Чистовое растачивание Эксплуатация инструмента CoroBore Перед сборкой проверьте состояние контактных поверхностей элементов на предмет загрязнений

Чистовое растачивание Эксплуатация инструмента CoroBore Перед сборкой проверьте состояние контактных поверхностей элементов на предмет загрязнений

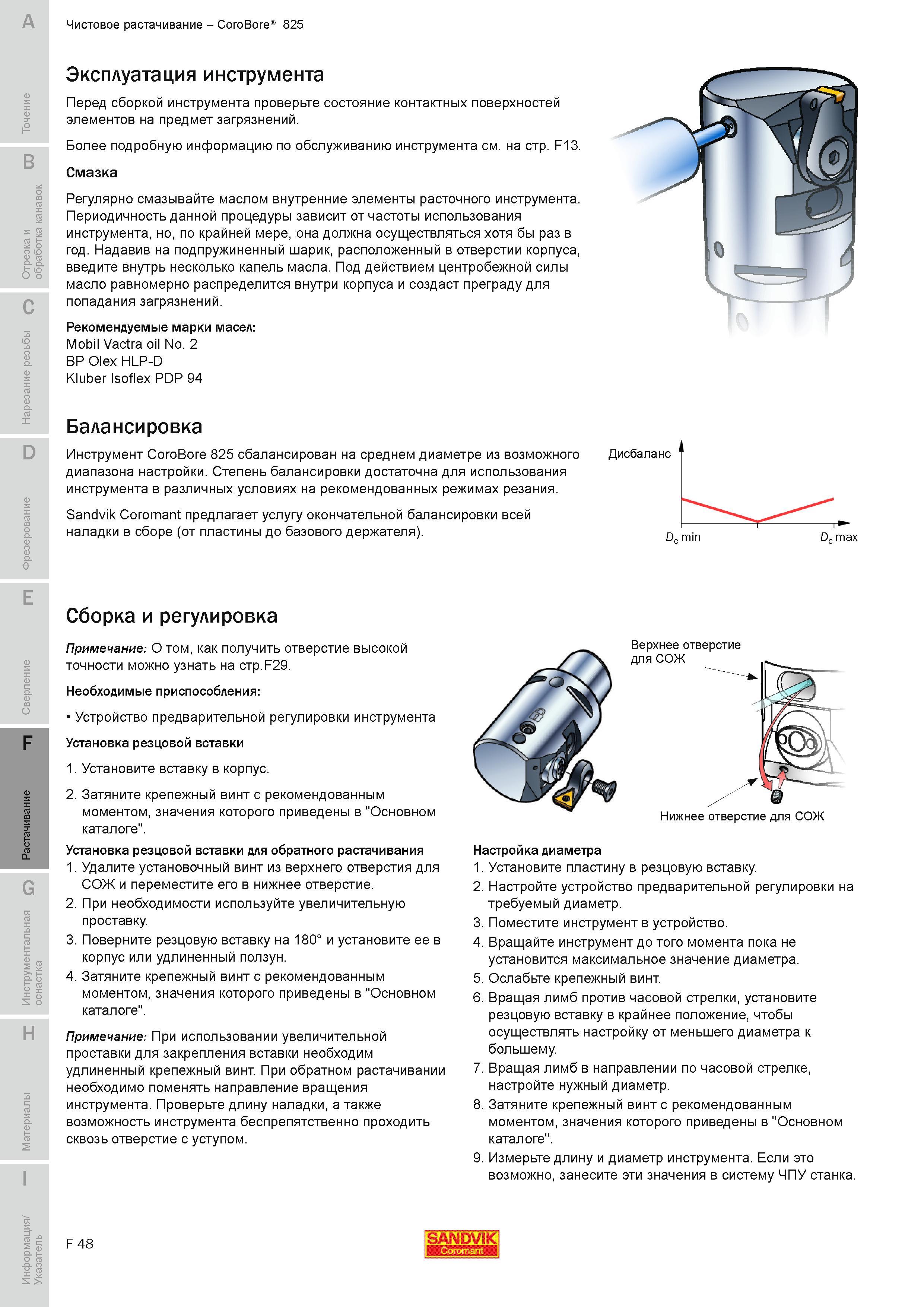

Чистовое растачивание Эксплуатация инструмента CoroBore Перед сборкой проверьте состояние контактных поверхностей элементов на предмет загрязнений _ Более подробную информацию по обслуживанию инструмента см. на стр. F13. Смазка Регулярно смазывайте маслом внутренние элементы расточного инструмента. Периодичность данной процедуры зависит от частоты использования инструмента но по крайней мере она должна осуществляться хотя бы раз в год. Надавив на подпружиненный шарик расположенный в отверстии корпуса введите внутрь несколько капель масла. Под действием центробежной силы масло равномерно распределится внутри корпуса и создаст преграду для попадания загрязнений. Рекомендуемые марки масел Mobil Vactra oil No. 2 BP Olex HLP-D Kluber Isoflex PDP 94 Балансировка Инструмент CoroBore 825 сбалансирован на среднем диаметре из возможного Дисбаланс диапазона настройки. Степень балансировки достаточна для использования инструмента в различных условиях на рекомендованных режимах резания. Sandvik Coromant предлагает услугу окончательной балансировки всей наладки в сборе (от пластины до базового держателя). Dc min Dc max Сборка и регулировка Примечание О том как получить отверстие высокой точности можно узнать на стрТ29. Необходимые приспособления Устройство предварительной регулировки инструмента Установка резцовой вставки 1. Установите вставку в корпус. 2. Затяните крепежный винт с рекомендованным моментом значения которого приведены в "Основном каталоге". Установка резцовой вставки для обратного растачивания 1. Удалите установочный винт из верхнего отверстия для СОЖ и переместите его в нижнее отверстие. 2. При необходимости используйте увеличительную проставку 3. Поверните резцовую вставку на 180 и установите ее в корпус или удлиненный ползун. 4. Затяните крепежный винт с рекомендованным моментом значения которого приведены в "Основном каталоге". Примечание При использовании увеличительной проставки для закрепления вставки необходим удлиненный крепежный винт. При обратном растачивании необходимо поменять направление вращения инструмента. Проверьте длину наладки а также возможность инструмента беспрепятственно проходить сквозь отверстие с уступом. Верхнее отверстие для СОЖ Нижнее отверстие для СОЖ Настройка диаметра 1. Установите пластину в резцовую вставку. 2. Настройте устройство предварительной регулировки на требуемый диаметр. 3. Поместите инструмент в устройство. 4. Вращайте инструмент до того момента пока не установится максимальное значение диаметра. 5. Ослабьте крепежный винт. 6. Вращая лимб против часовой стрелки установите резцовую вставку в крайнее положение чтобы осуществлять настройку от меньшего диаметра к большему. 7. Вращая лимб в направлении по часовой стрелке настройте нужный диаметр. 8. Затяните крепежный винт с рекомендованным моментом значения которого приведены в "Основном каталоге". 9. Измерьте длину и диаметр инструмента. Если это возможно занесите эти значения в систему ЧПУ станка. F 48 SANDVIK Sandvik Coromant
