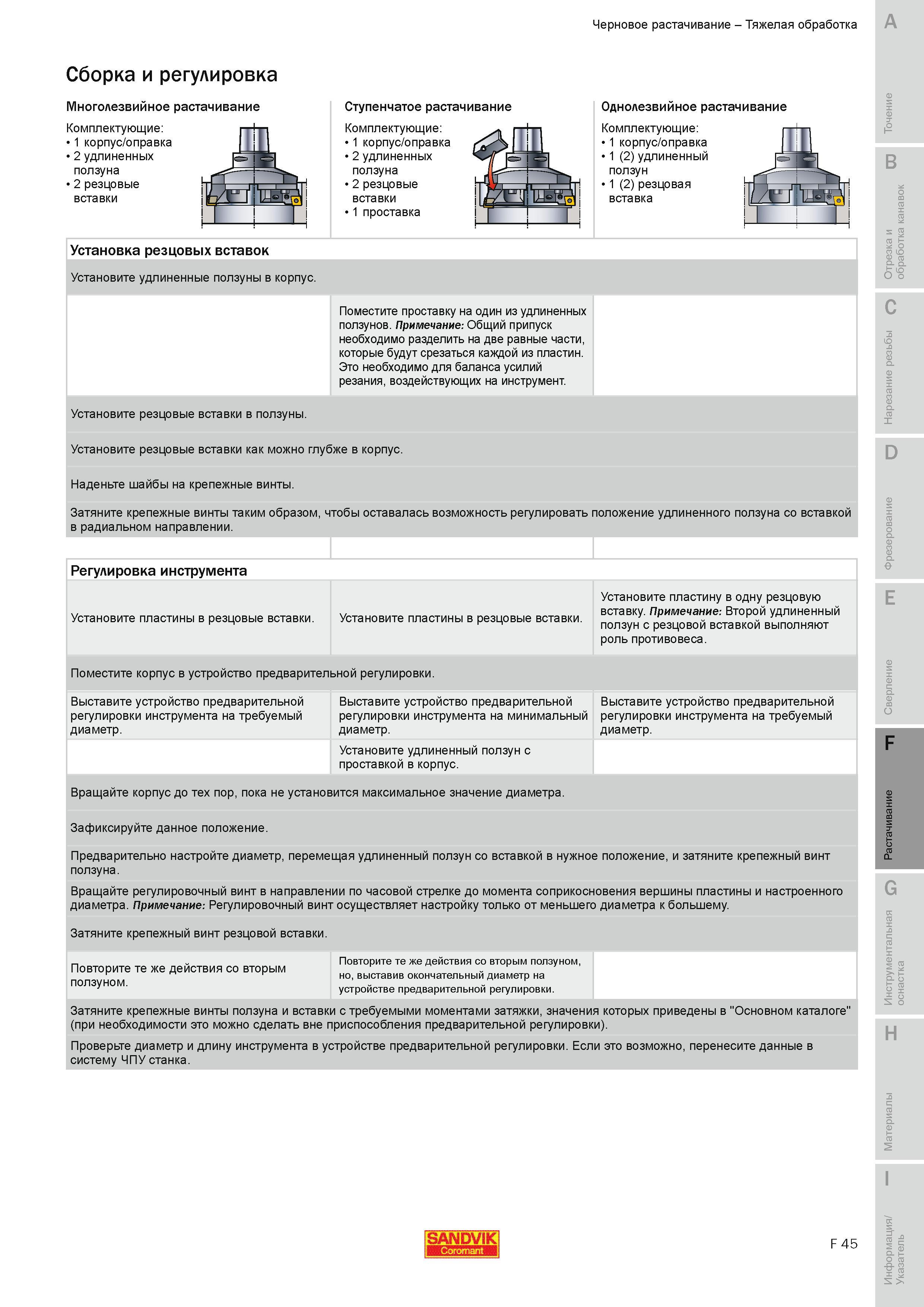

Тяжелая обработка Сборка и регулировка Многолезвийное растачивание Комплектующие корпус оправка удлиненных ползуна резцовые вставки Ступенчатое растачивание Комплектующие 1 корпус оправка 2 удлиненных ползуна 2 резцовые вставки 1 проставка Однолезвийное растачивание Комплектующие 1 корпус оправка 1 (2) удлиненный ползун 1 (2) резцовая вставка ям Т7гТ jl J-fe Установка резцовых вставок Установите удлиненные ползуны в корпус. Поместите проставку на один из удлиненных ползунов. Примечание Общий припуск необходимо разделить на две равные части которые будут срезаться каждой из пластин. Это необходимо для баланса усилий резания воздействующих на инструмент. Установите резцовые вставки в ползуны. Установите резцовые вставки как можно глубже в корпус. Наденьте шайбы на крепежные винты. Затяните крепежные винты таким образом чтобы оставалась возможность регулировать положение удлиненного ползуна вставкой в радиальном направлении. Регулировка инструмента Установите пластины в резцовые вставки. Установите пластины в резцовые вставки. Установите пластину в одну резцовую вставку. Примечание Второй удлиненный ползун с резцовой вставкой выполняют роль противовеса. Поместите корпус в устройство предварительной регулировки. Выставите устройство предварительной регулировки инструмента на требуемый диаметр. Выставите устройство предварительной регулировки инструмента на минимальный диаметр. Выставите устройство предварительной регулировки инструмента на требуемый диаметр. Установите удлиненный ползун с проставкой в корпус. Вращайте корпус до тех пор пока не установится максимальное значение диаметра. Зафиксируйте данное положение. Предварительно настройте диаметр перемещая удлиненный ползун вставкой в нужное положение и затяните крепежный винт ползуна. Вращайте регулировочный винт в направлении по часовой стрелке до момента соприкосновения вершины пластины и настроенного диаметра. Примечание Регулировочный винт осуществляет настройку только от меньшего диаметра к большему. Затяните крепежный винт резцовой вставки. Повторите те же действия вторым ползуном. Повторите те же действия вторым ползуном но выставив окончательный диаметр на устройстве предварительной регулировки. Затяните крепежные винты ползуна и вставки с требуемыми моментами затяжки значения которых приведены в "Основном каталоге" (при необходимости это можно сделать вне приспособления предварительной регулировки). Проверьте диаметр и длину инструмента в устройстве предварительной регулировки. Если это возможно перенесите данные в систему ЧПУ станка. SANDVIK F 45 Черновое растачивание
