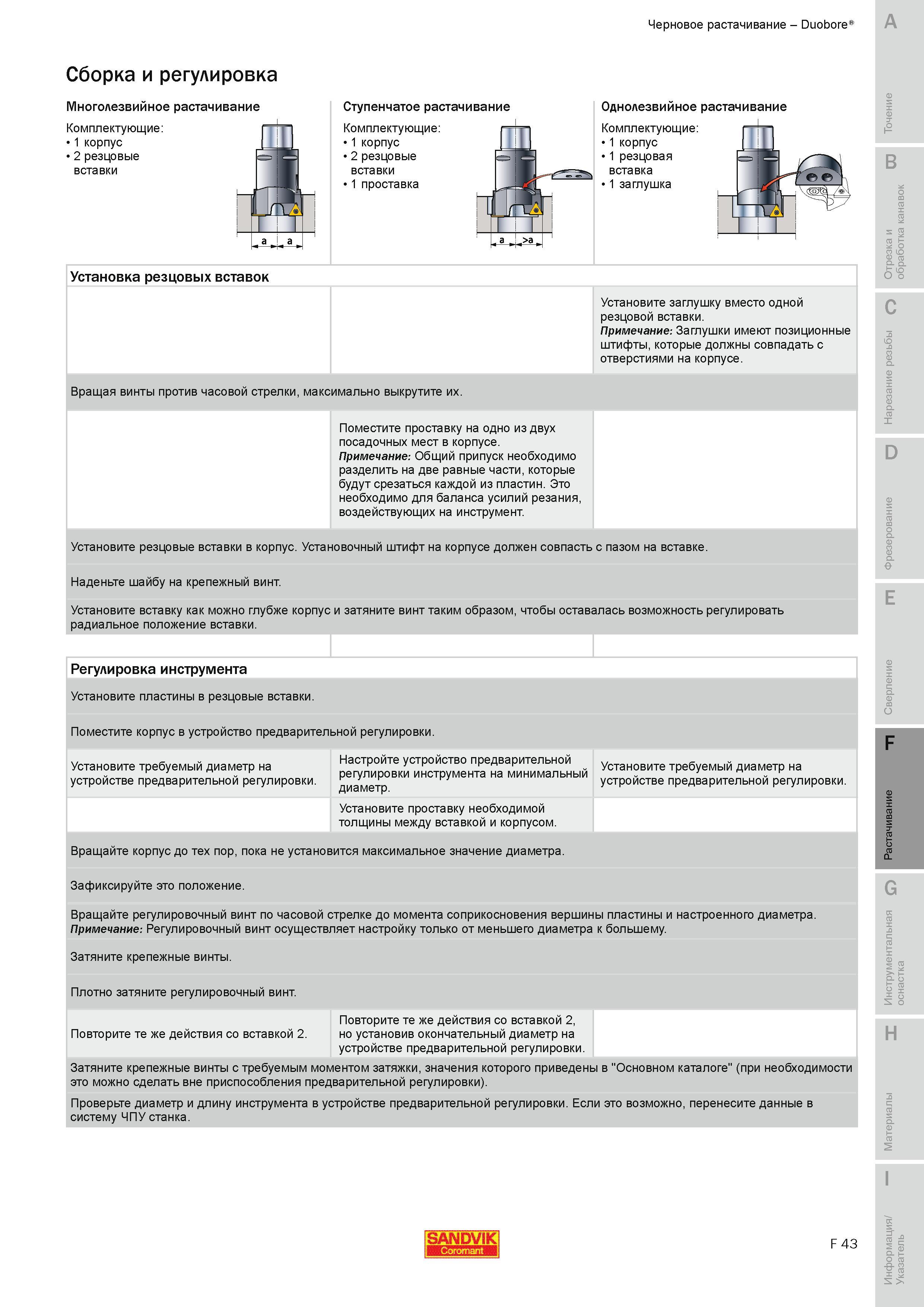

Общий припуск необходимо разделить на две равные части которые будут срезаться каждой из пластин Необходимо для баланса усилий резания воздействующих на инструмент Установите резцовые вставки в корпус. Установочный штифт на корпусе должен совпасть с пазом на вставке. Наденьте шайбу на крепежный винт. Установите вставку как можно глубже корпус и затяните винт таким образом чтобы оставалась возможность регулировать радиальное положение вставки. Регулировка инструмента Установите пластины в резцовые вставки. Поместите корпус в устройство предварительной регулировки. Установите требуемый диаметр на устройстве предварительной регулировки. Настройте устройство предварительной регулировки инструмента на минимальный диаметр. Установите требуемый диаметр на устройстве предварительной регулировки. Установите проставку необходимой толщины между вставкой и корпусом. Вращайте корпус до тех пор пока не установится максимальное значение диаметра. Зафиксируйте это положение. Вращайте регулировочный винт по часовой стрелке до момента соприкосновения вершины пластины и настроенного диаметра. Примечание Регулировочный винт осуществляет настройку только от меньшего диаметра к большему. Затяните крепежные винты. Плотно затяните регулировочный винт. Повторите те же действия вставкой 2 Повторите те же действия вставкой 2. но установив окончательный диаметр на устройстве предварительной регулировки. Затяните крепежные винты с требуемым моментом затяжки значения которого приведены в "Основном каталоге" (при необходимости это можно сделать вне приспособления предварительной регулировки). Проверьте диаметр и длину инструмента в устройстве предварительной регулировки. Если это возможно перенесите данные в систему ЧПУ станка. SANDVIK F 43 Черновое растачивание Duobore A Сборка и регулировка Многолезвийное растачивание Комплектующие 1 корпус 2 резцовые вставки Ступенчатое растачивание Комплектующие 1 корпус 2 резцовые вставки 1 проставка Однолезвийное растачивание Комплектующие 1 корпус 1 резцовая вставка 1 заглушка Установка резцовых вставок Установите заглушку вместо одной резцовой вставки. Примечание Заглушки имеют позиционные штифты которые должны совпадать с отверстиями на корпусе. Вращая винты против часовой стрелки максимально выкрутите их. Поместите проставку на одно из двух посадочных мест в корпусе. Примечание
