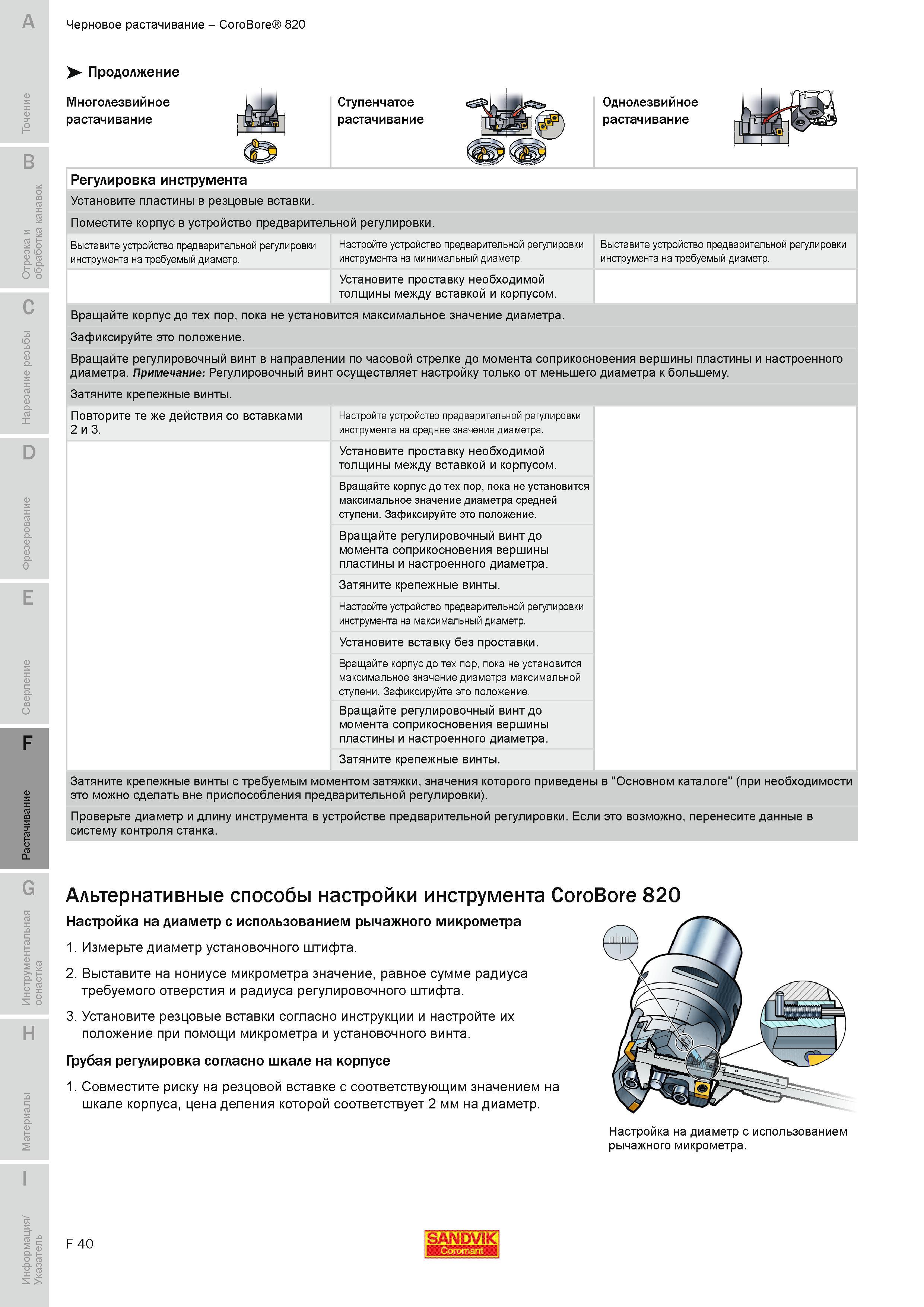

Однолезвийное растачивание Регулировка инструмента Sandvik Coromant Установите пластины в резцовые вставки Поместите корпус в устройство предварительной регулировки. Выставите устройство предварительной регулировки Настройте устройство предварительной регулировки Выставите устройство предварительной регулировки инструмента на требуемый диаметр. инструмента на минимальный диаметр. инструмента на требуемый диаметр. Установите проставку необходимой толщины между вставкой и корпусом. Вращайте корпус до тех пор пока не установится максимальное значение диаметра. Зафиксируйте это положение. Вращайте регулировочный винт в направлении по часовой стрелке до момента соприкосновения вершины пластины и настроенного диаметра. Примечание Регулировочный винт осуществляет настройку только от меньшего диаметра к большему. Затяните крепежные винты. Повторите те же действия вставками Настройте устройство предварительной регулировки 2 и 3. инструмента на среднее значение диаметра. Установите проставку необходимой толщины между вставкой и корпусом. Вращайте корпус до тех пор пока не установится максимальное значение диаметра средней ступени. Зафиксируйте это положение. Вращайте регулировочный винт до момента соприкосновения вершины пластины и настроенного диаметра. Затяните крепежные винты. Настройте устройство предварительной регулировки инструмента на максимальный диаметр. Установите вставку без проставки. Вращайте корпус до тех пор пока не установится максимальное значение диаметра максимальной ступени. Зафиксируйте это положение. Вращайте регулировочный винт до момента соприкосновения вершины пластины и настроенного диаметра. Затяните крепежные винты. Затяните крепежные винты с требуемым моментом затяжки значения которого приведены в "Основном каталоге" (при необходимости это можно сделать вне приспособления предварительной регулировки). Проверьте диаметр и длину инструмента в устройстве предварительной регулировки. Если это возможно перенесите данные в систему контроля станка. Альтернативные способы настройки инструмента CoroBore 820 Настройка на диаметр с использованием рычажного микрометра 1. Измерьте диаметр установочного штифта. 2. Выставите на нониусе микрометра значение равное сумме радиуса требуемого отверстия и радиуса регулировочного штифта. 3. Установите резцовые вставки согласно инструкции и настройте их положение при помощи микрометра и установочного винта. Грубая регулировка согласно шкале на корпусе 1. Совместите риску на резцовой вставке с соответствующим значением на шкале корпуса цена деления которой соответствует 2 мм на диаметр. Настройка на диаметр с использованием рычажного микрометра. F 40 SANDVIK Черновое растачивание CoroBore 820 V Многолезвийное растачивание Ступенчатое растачивание
