Черновое растачивание CoroBore 820 Эксплуатация инструмента Sandvik Coromant Перед сборкой инструмента проверьте состояние контактных поверхностей

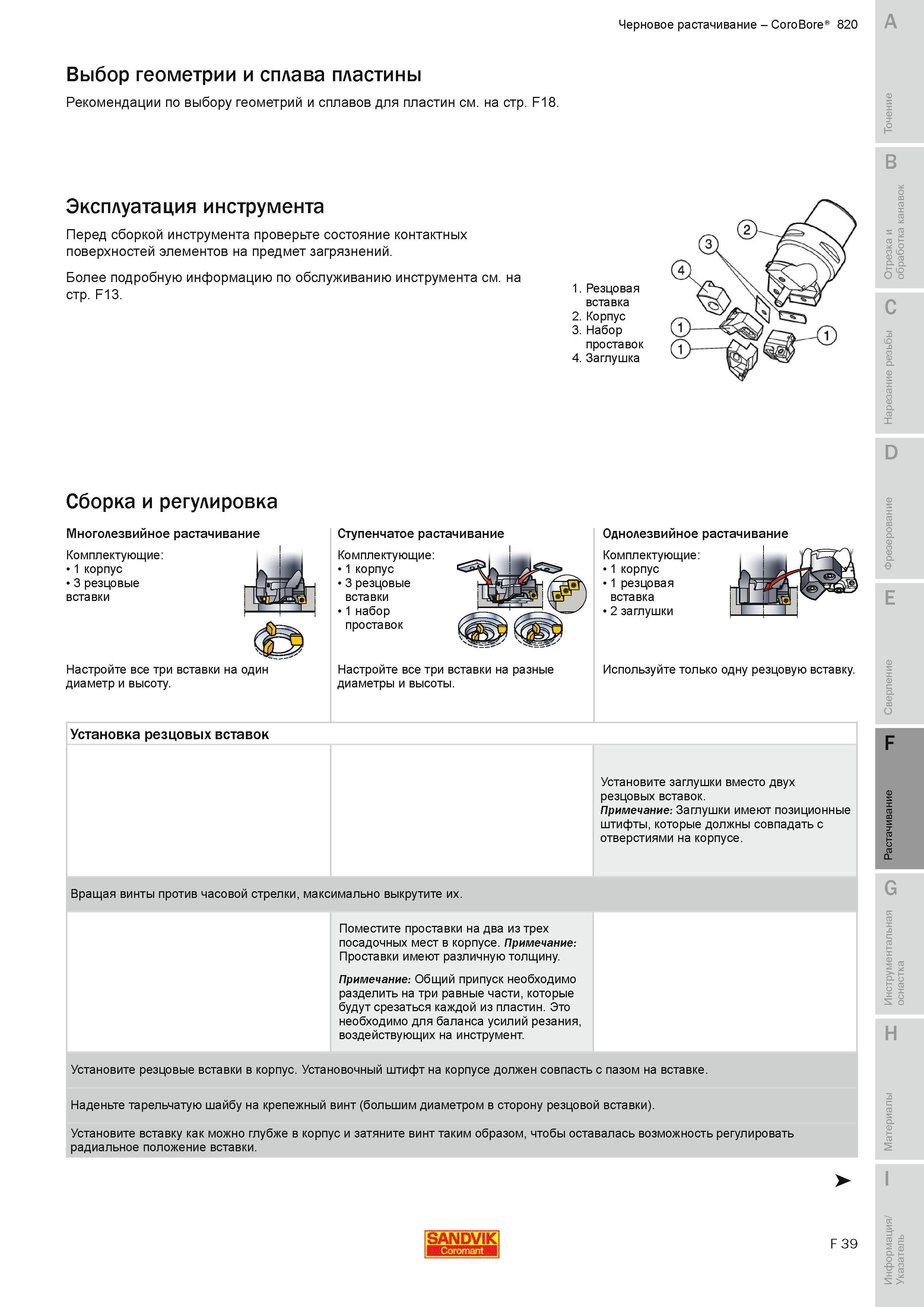

Черновое растачивание CoroBore 820 Эксплуатация инструмента Sandvik Coromant Перед сборкой инструмента проверьте состояние контактных поверхностей элементов на предмет загрязнений. Более подробную информацию по обслуживанию инструмента см. на стр. F13. 1. Резцовая вставка 2. Корпус 3. Набор проставок 4. Заглушка Сборка и регулировка Многолезвийное растачивание Комплектующие 1 корпус 3 резцовые вставки Настройте все три вставки на один диаметр и высоту. Ступенчатое растачивание Комплектующие 1 корпус 3 резцовые вставки 1 набор проставок Настройте все три вставки на разные диаметры и высоты. Однолезвийное растачивание Комплектующие 1 корпус 1 резцовая вставка 2 заглушки Используйте только одну резцовую вставку Установка резцовых вставок Установите заглушки вместо двух резцовых вставок. Примечание Заглушки имеют позиционные штифты которые должны совпадать с отверстиями на корпусе. Вращая винты против часовой стрелки максимально выкрутите их. Поместите проставки на два из трех посадочных мест в корпусе. Примечание Проставки имеют различную толщину. Примечание Общий припуск необходимо разделить на три равные части которые будут срезаться каждой из пластин. Это необходимо для баланса усилий резания воздействующих на инструмент. Установите резцовые вставки в корпус. Установочный штифт на корпусе должен совпасть с пазом на вставке. Наденьте тарельчатую шайбу на крепежный винт (большим диаметром в сторону резцовой вставки). Установите вставку как можно глубже в корпус и затяните винт таким образом чтобы оставалась возможность регулировать радиальное положение вставки. SANDVIK F 39 Выбор геометрии и сплава пластины Рекомендации по выбору геометрий и сплавов для пластин см. на стр. F18.
