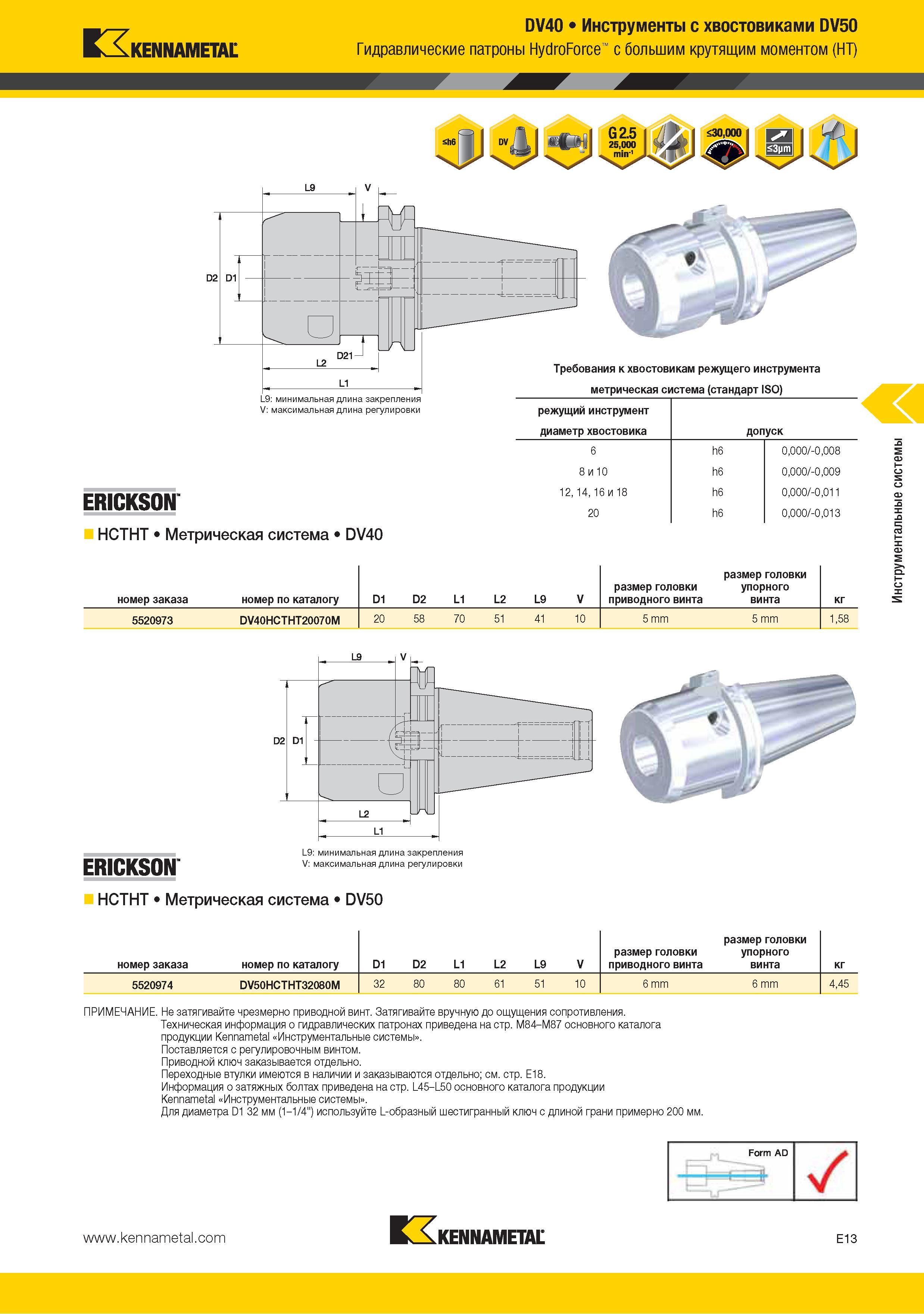

Вспомогательный станочный инструмент Kennametal с хвостовиками DV50 Гидравлические патроны HydroForce с большим крутящим моментом (HT) G2.5 25000 min1 30000 L9 минимальная длина закрепления V максимальная длина регулировки ERICKSON HCTHT Метрическая система DV40 Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0000 -0008 8 и 10 h6 0000 -0009 12 14 16 и 18 h6 0000 -0011 20 h6 0000 -0013 номер заказа номер по каталогу D1 D2 L1 L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520973 DV40HCTHT20070M 20 58 70 51 41 10 5 mm 5 mm 158 ERICKSON L9 минимальная длина закрепления V максимальная длина регулировки HCTHT Метрическая система DV50 номер заказа номер по каталогу D1 D2 L1 L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520974 DV50HCTHT32080M 32 80 80 61 51 10 6 mm 6 mm 445 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы Поставляется с регулировочным винтом. Приводной ключ заказывается отдельно. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Информация о затяжных болтах приведена на стр. L45-L50 основного каталога продукции Kennametal Инструментальные системы Для диаметра D1 32 мм (1-1/4") используйте L-образный шестигранный ключ с длиной грани примерно 200 мм. KENNAMETAL Е13 Инструментальные системы KENNAMETAL DV40
