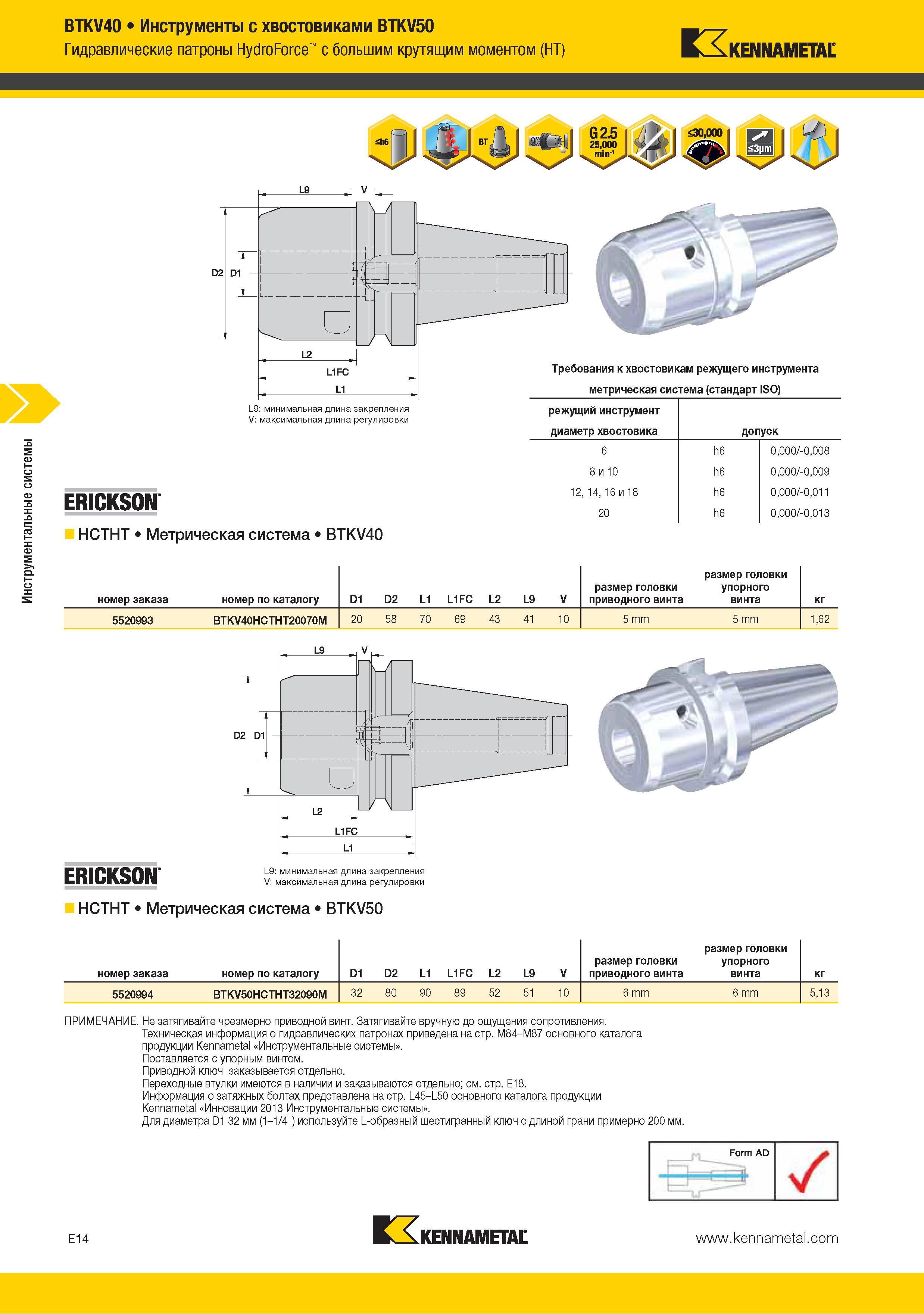

178 Каталог KENNAMETAL 2015 Инновации Новый металлорежущий инструмент и оснастка Стр.E14 |
|||||
Инструментальные системы Kennametal BTKV40 Инструменты с хвостовиками BTKV50 Гидравлические патроны HydroForce с большим крутящим моментом (HT) KENNAMETAL D1Инструментальные системы Kennametal BTKV40 Инструменты с хвостовиками BTKV50 Гидравлические патроны HydroForce с большим крутящим моментом (HT) KENNAMETAL D1 L2 Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) L9 минимальная длина закрепления V максимальная длина регулировки ERICKSON режущий инструмент диаметр хвостовика допуск 6 h6 0000 -0008 8 и 10 h6 0000 -0009 12 14 16 и 18 h6 0000 -0011 20 h6 0000 -0013 HCTHT Метрическая система BTKV40 номер заказа номер по каталогу D1 D2 L1 L1FC L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520993 BTKV40HCTHT20070M 20 58 70 69 43 41 10 5 mm 5 mm 162 ERICKSON L9 минимальная длина закрепления V максимальная длина регулировки HCTHT Метрическая система BTKV50 номер заказа номер по каталогу D1 D2 L1 L1FC L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520994 BTKV50HCTHT32090M 32 80 90 89 52 51 10 6 mm 6 mm 513 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы Поставляется с упорным винтом. Приводной ключ заказывается отдельно. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Информация о затяжных болтах представлена на стр. L45-L50 основного каталога продукции Kennametal Инновации 2013 Инструментальные системы Для диаметра D1 32 мм (1-1/4") используйте L-образный шестигранный ключ с длиной грани примерно 200 мм. E14 К KENNAMETAL |
|||||
