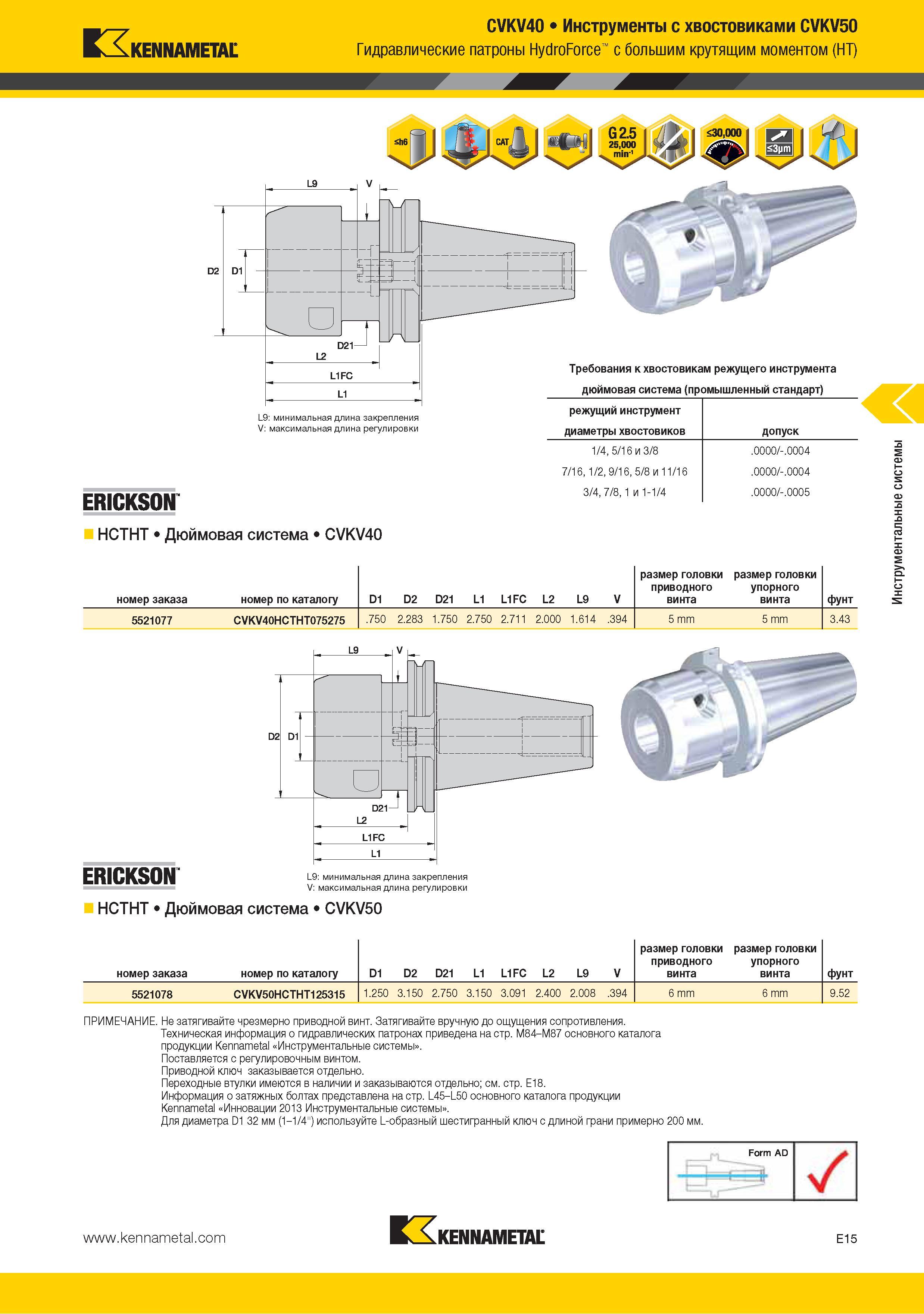

Инструменты Kennametal с хвостовиками CVKV50 Гидравлические патроны HydroForce с большим крутящим моментом (HT) ERICKSON D1 L9 D21 CAT Требования к хвостовик

Инструменты Kennametal с хвостовиками CVKV50 Гидравлические патроны HydroForce с большим крутящим моментом (HT) ERICKSON D1 L9 D21 CAT Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) L9 минимальная длина закрепления V максимальная длина регулировки режущий инструмент диаметры хвостовиков допуск 1 4 5 16 и 3 8 .0000 -.0004 7 16 1 2 9 16 5 8 и 11 16 .0000 -.0004 3 4 7 81 и 1-1 4 .0000 -.0005 HCTHT Дюймовая система CVKV40 номер заказа номер по каталогу D1 D2 D21 L1 L1FC L2 L9 V размер головки приводного винта размер головки упорного винта фунт 5521077 CVKV40HCTHT075275 .750 2.283 1.750 2.750 2.711 2.000 1.614 .394 5 mm 5 mm 3.43 ERICKSON D1 L1FC L9 минимальная длина закрепления V максимальная длина регулировки HCTHT Дюймовая система CVKV50 номер заказа номер по каталогу D1 D2 D21 L1 L1FC L2 L9 V размер головки приводного винта размер головки упорного винта фунт 5521078 CVKV50HCTHT125315 1.250 3.150 2.750 3.150 3.091 2.400 2.008 .394 6 mm 6 mm 9.52 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы Поставляется с регулировочным винтом. Приводной ключ заказывается отдельно. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Информация о затяжных болтах представлена на стр. L45-L50 основного каталога продукции Kennametal Инновации 2013 Инструментальные системы Для диаметра D1 32 мм (1-1/4") используйте L-образный шестигранный ключ с длиной грани примерно 200 мм. KENNAMETAL Е15 Инструментальные системы KENNAMETAL CVKV40
