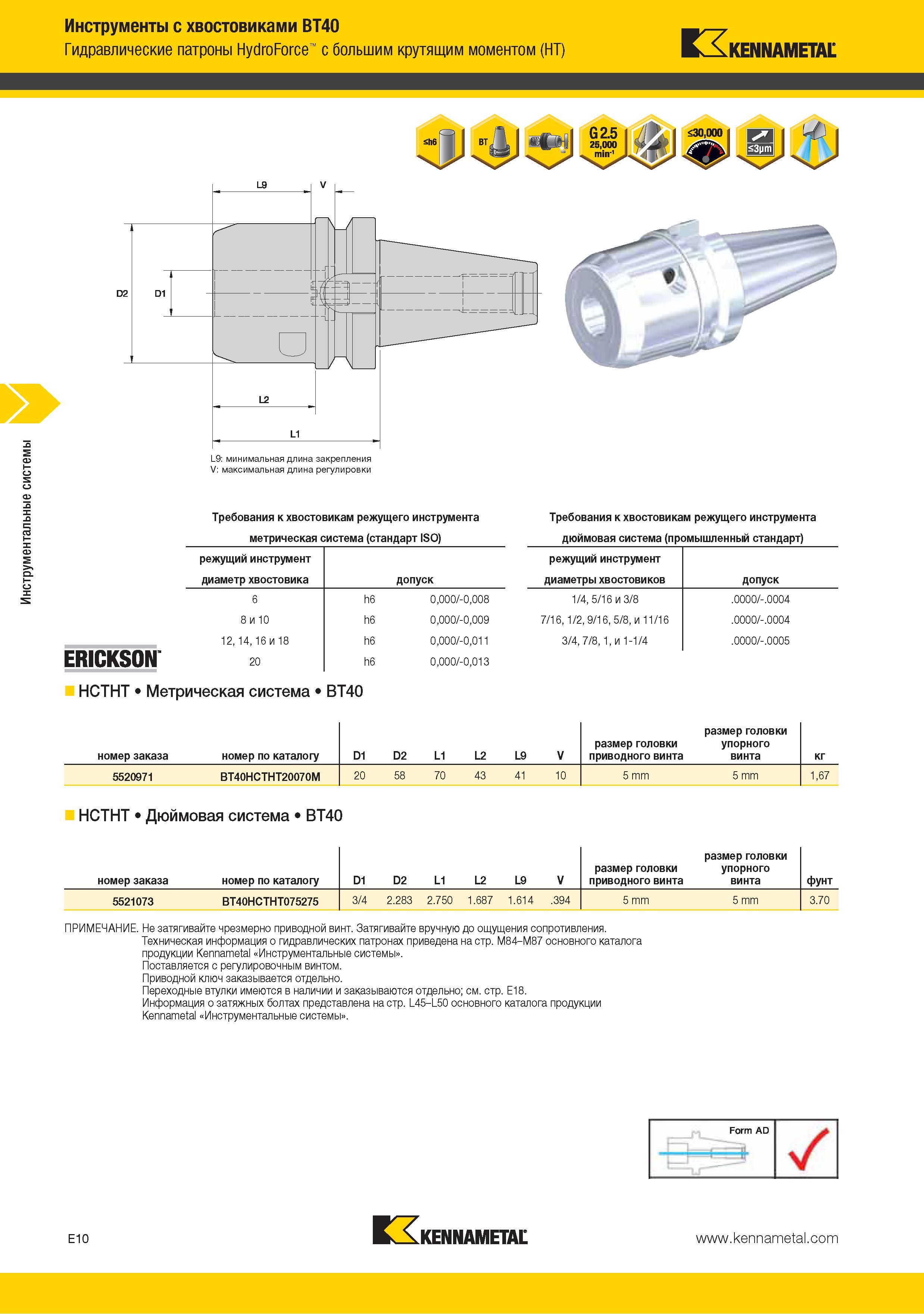

Инструменты с хвостовиками BT40 Гидравлические патроны Kennametal HydroForce с большим крутящим моментом (HT) L9 минимальная длина закрепления V максимальная длина регулировки Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) ERICKSON режущий инструмент диаметр хвостовика допуск режущий инструмент диаметры хвостовиков допуск 6 h6 0000 -0008 1 4 5 16 и 3 8 .0000 -.0004 8 и 10 h6 0000 -0009 7 16 1 2 9 16 5 8 и 11 16 .0000 -.0004 12 14 16 и 18 h6 0000 -0011 3 4 7 8 1 и 1-1 4 .0000 -.0005 20 h6 0000 -0013 HCTHT Метрическая система BT40 номер заказа номер по каталогу D1 D2 L1 L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520971 BT40HCTHT20070M 20 58 70 43 41 10 5 mm 5 mm 167 HCTHT Дюймовая система BT40 номер заказа номер по каталогу D1 D2 L1 L2 L9 V размер головки приводного винта размер головки упорного винта фунт 5521073 BT40HCTHT075275 3 4 2.283 2.750 1.687 1.614 .394 5 mm 5 mm 3.70 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы Поставляется с регулировочным винтом. Приводной ключ заказывается отдельно. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Информация о затяжных болтах представлена на стр. L45-L50 основного каталога продукции Kennametal Инструментальные системы E10 KENNAMETAL Инструментальные системы
