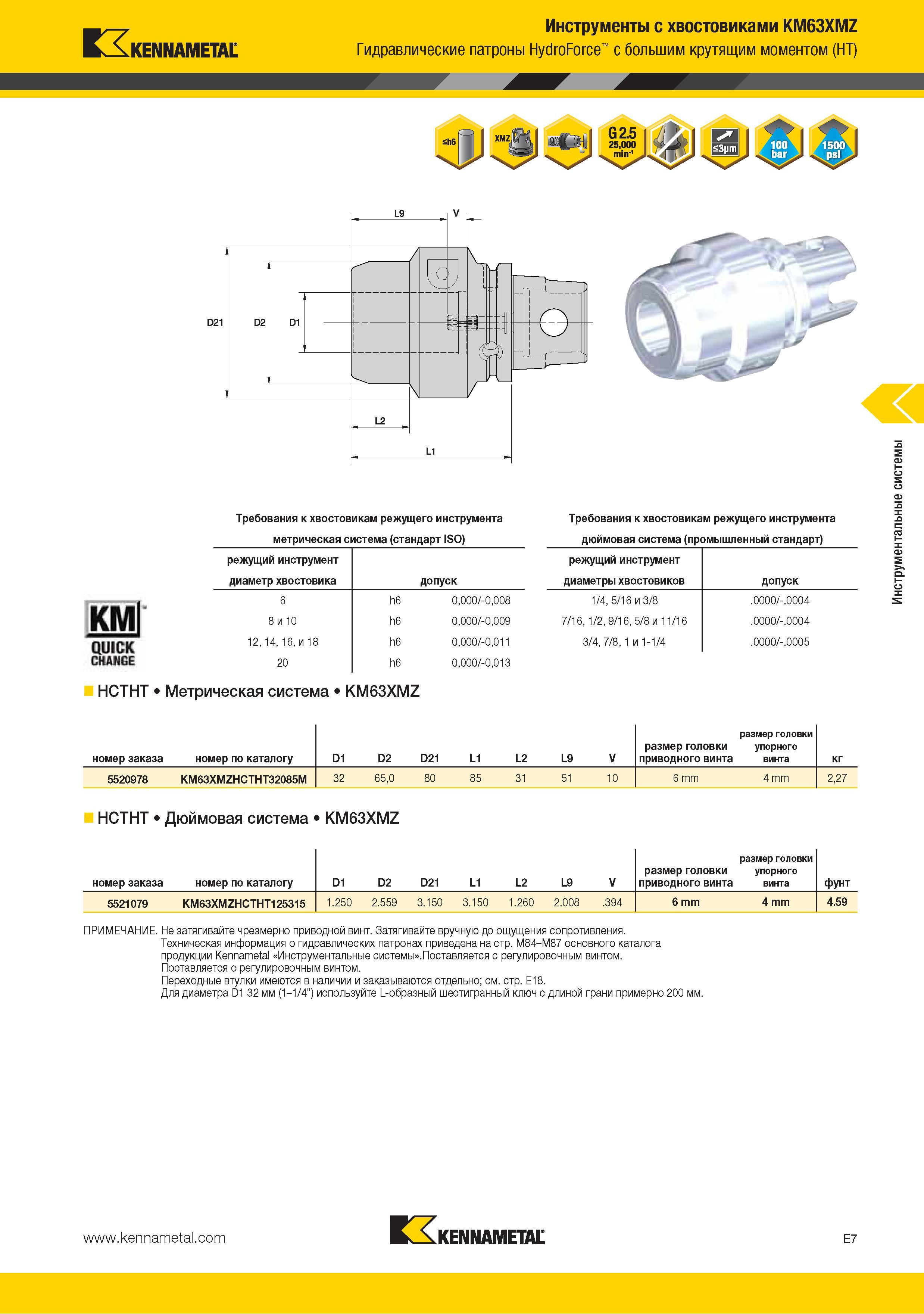

Гидравлические патроны Kennametal HydroForce с большим крутящим моментом (HT) Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO

Гидравлические патроны Kennametal HydroForce с большим крутящим моментом (HT) Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0000 -0008 8 и 10 h6 0000 -0009 12 14 16 и 18 h6 0000 -0011 20 h6 0000 -0013 HCTHT Метрическая система KM63XMZ Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметры хвостовиков допуск 1 4 5 16 и 3 8 .0000 -.0004 7 16 1 2 9 16 5 8 и 11 16 .0000 -.0004 3 4 7 81 и 1-1 4 .0000 -.0005 номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520978 KM63XMZHCTHT32085M 32 650 80 85 31 51 10 6 mm 4 mm 227 HCTHT Дюймовая система KM63XMZ номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V размер головки приводного винта размер головки упорного винта фунт 5521079 KM63XMZHCTHT125315 1.250 2.559 3.150 3.150 1.260 2.008 .394 6 mm 4 mm 4.59 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы .Поставляется с регулировочным винтом. Поставляется с регулировочным винтом. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Для диаметра D1 32 мм (1-1/4") используйте L-образный шестигранный ключ с длиной грани примерно 200 мм. Инструментальные системы Инструменты с хвостовиками KM63XMZ KENNAMETAL
