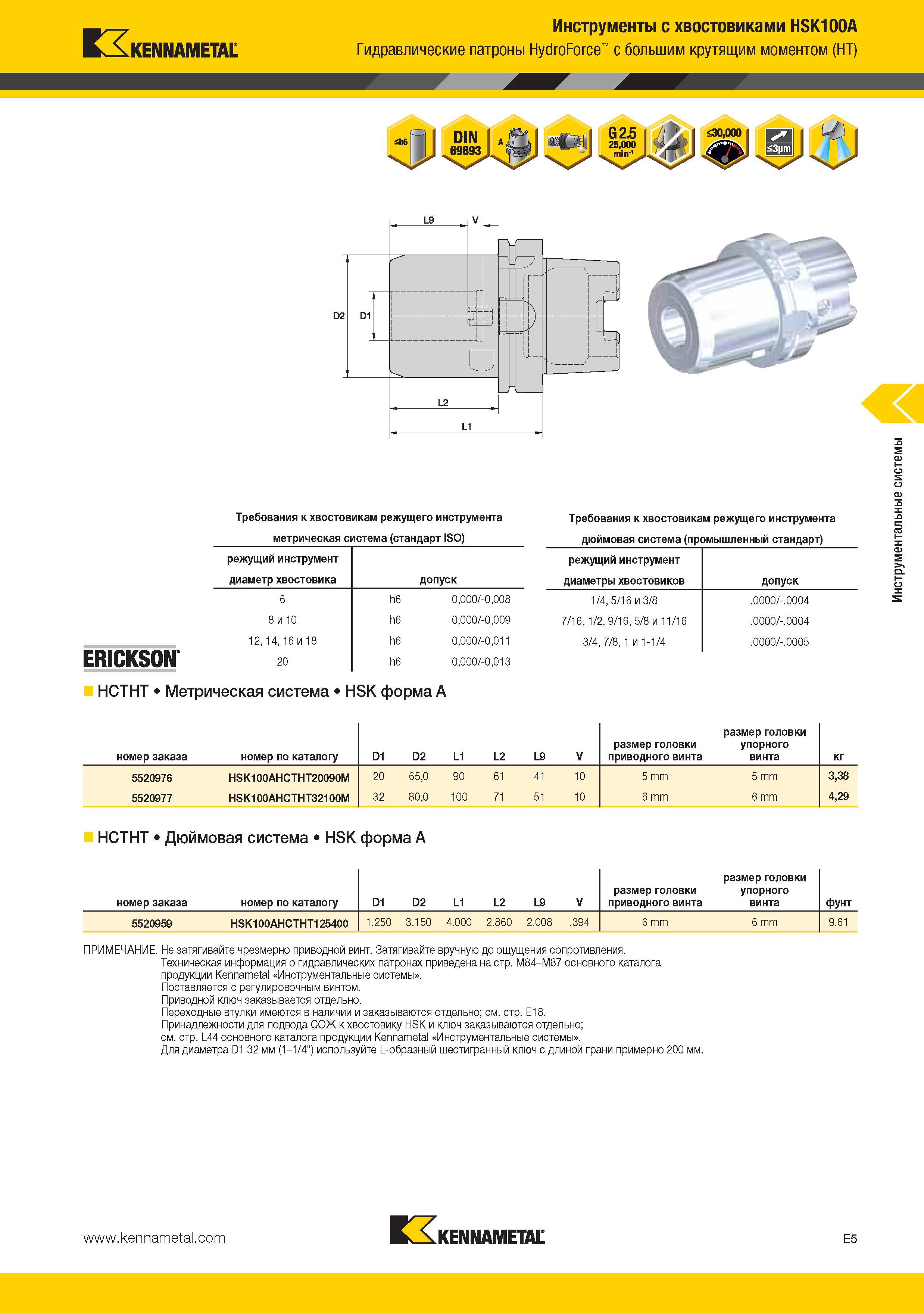

Гидравлические патроны Kennametal HydroForce с большим крутящим моментом (HT) ERICKSON Требования к хвостовикам режущего инструмента метрическая система (ста

Гидравлические патроны Kennametal HydroForce с большим крутящим моментом (HT) ERICKSON Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0000 -0008 8 и 10 h6 0000 -0009 12 14 16 и 18 h6 0000 -0011 20 h6 0000 -0013 Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметры хвостовиков допуск 1 4 5 16 и 3 8 .0000 -.0004 7 16 1 2 9 16 5 8 и 11 16 .0000 -.0004 3 4 7 8 1 и 1-1 4 .0000 -.0005 HCTHT Метрическая система HSK форма A номер заказа номер по каталогу D1 D2 L1 L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520976 HSK100AHCTHT20090M 20 650 90 61 41 10 5 mm 5 mm 338 5520977 HSK100AHCTHT32100M 32 800 100 71 51 10 6 mm 6 mm 429 HCTHT Дюймовая система HSK форма A номер заказа номер по каталогу D1 D2 L1 L2 L9 V размер головки приводного винта размер головки упорного винта фунт 5520959 HSK100AHCTHT125400 1.250 3.150 4.000 2.860 2.008 .394 6 mm 6 mm 9.61 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы Поставляется с регулировочным винтом. Приводной ключ заказывается отдельно. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно см. стр. L44 основного каталога продукции Kennametal Инструментальные системы Для диаметра D1 32 мм (1-1/4") используйте L-образный шестигранный ключ с длиной грани примерно 200 мм. Инструментальные системы Инструменты с хвостовиками HSK100A KENNAMETAL
