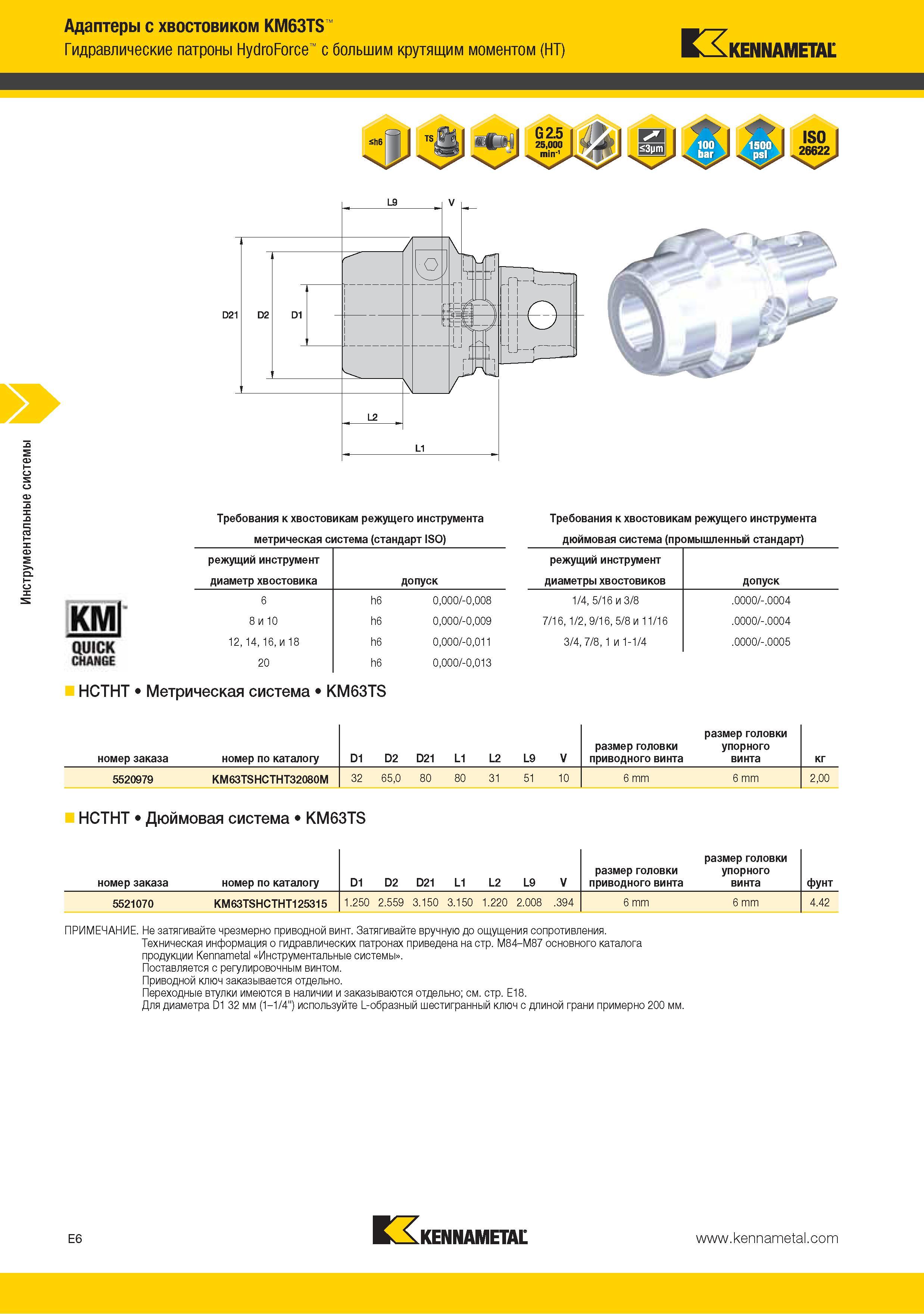

Адаптеры Kennametal с хвостовиком KM63TS Гидравлические патроны HydroForce с большим крутящим моментом (HT) Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметр хвостовика допуск режущий инструмент диаметры хвостовиков допуск 6 h6 0000 -0008 1 4 5 16 и 3 8 .0000 -.0004 8 и 10 h6 0000 -0009 7 16 1 2 9 16 5 8 и 11 16 .0000 -.0004 12 14 16 и 18 h6 0000 -0011 3 4 7 81 и 1-1 4 .0000 -.0005 20 h6 0000 -0013 HCTHT Метрическая система KM63TS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V размер головки приводного винта размер головки упорного винта кг 5520979 KM63TSHCTHT32080M 32 650 80 80 31 51 10 6 mm 6 mm 200 HCTHT Дюймовая система KM63TS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V размер головки приводного винта размер головки упорного винта фунт 5521070 KM63TSHCTHT125315 1.250 2.559 3.150 3.150 1.220 2.008 .394 6 mm 6 mm 4.42 ПРИМЕЧАНИЕ. Не затягивайте чрезмерно приводной винт. Затягивайте вручную до ощущения сопротивления. Техническая информация о гидравлических патронах приведена на стр. M84-M87 основного каталога продукции Kennametal Инструментальные системы Поставляется с регулировочным винтом. Приводной ключ заказывается отдельно. Переходные втулки имеются в наличии и заказываются отдельно см. стр. E18. Для диаметра D1 32 мм (1-1/4") используйте L-образный шестигранный ключ с длиной грани примерно 200 мм. E6 KENNAMETAL Инструментальные системы KENNAMETAL
