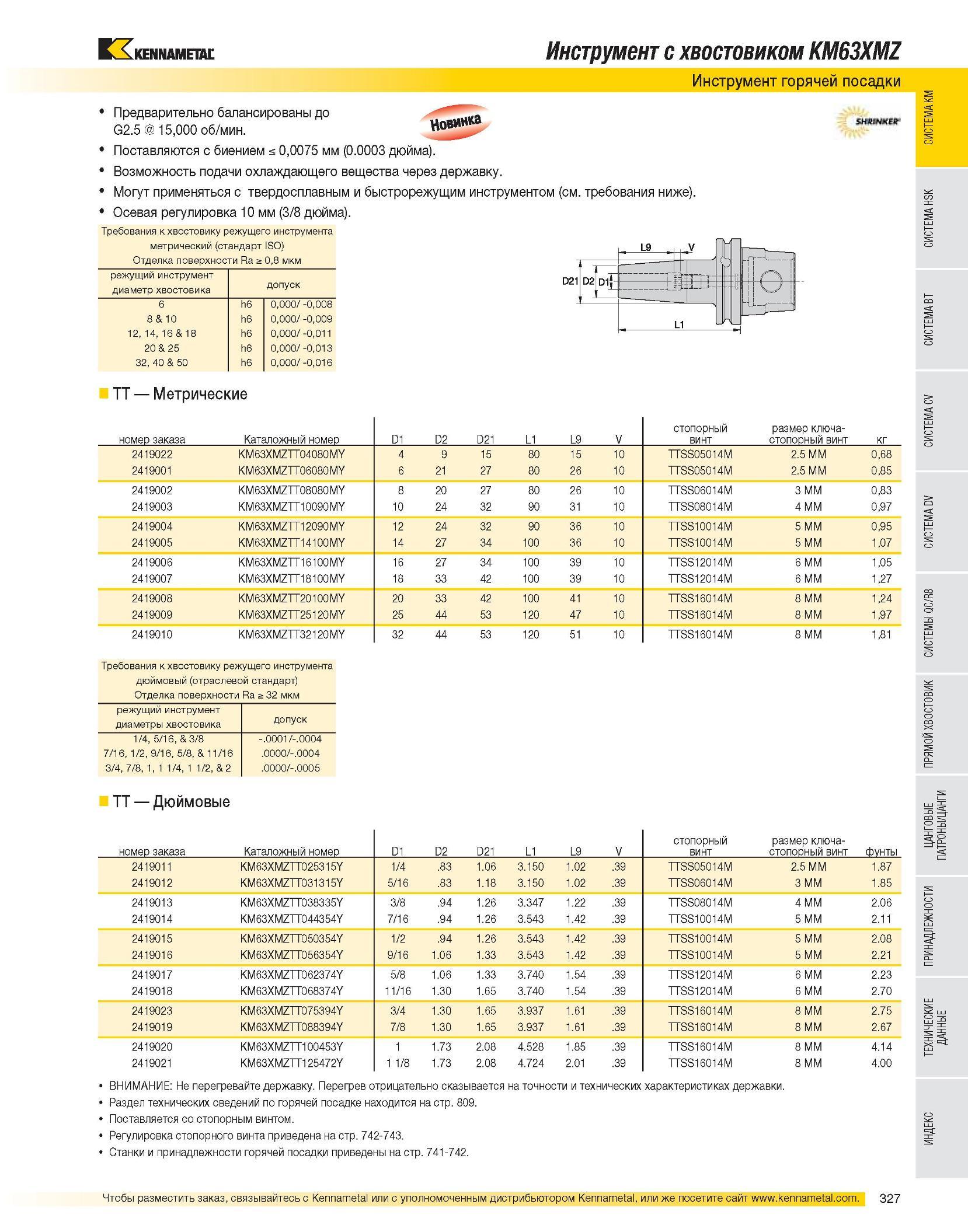

Вспомогательный станочный инструмент Kennametal горячей посадки с хвостовиком KM63XMZ Предварительн балансирован до G2.5 при 15,000 об/мин. Данные термопатроны поставляются с биением 0,0075 мм (0.0003 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом (см. требования ниже). Осевая регулировка 10 мм (3/8 дюйма). Требования к хвостовику режущего инструмента метрический (стандарт ISO) Отделка поверхности Ra 0,8 мкм режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016 TT Метрические номер заказа Каталожный номер D1 D2 D21 L1 L9 V стопорный винт размер ключа-стопорный винт кг 2419022 KM63XMZTT04080MY 4 9 15 80 15 10 TTSS05014M 2.5 MM 0,68 2419001 KM63XMZTT06080MY 6 21 27 80 26 10 TTSS05014M 2.5 MM 0,85 2419002 KM63XMZTT08080MY 8 20 27 80 26 10 TTSS06014M 3 MM 0,83 2419003 KM63XMZTT10090MY 10 24 32 90 31 10 TTSS08014M 4 MM 0,97 2419004 KM63XMZTT12090MY 12 24 32 90 36 10 TTSS10014M 5 MM 0,95 2419005 KM63XMZTT14100MY 14 27 34 100 36 10 TTSS10014M 5 MM 1,07 2419006 KM63XMZTT16100MY 16 27 34 100 39 10 TTSS12014M 6 MM 1,05 2419007 KM63XMZTT18100MY 18 33 42 100 39 10 TTSS12014M 6 MM 1,27 2419008 KM63XMZTT20100MY 20 33 42 100 41 10 TTSS16014M 8 MM 1,24 2419009 KM63XMZTT25120MY 25 44 53 120 47 10 TTSS16014M 8 MM 1,97 2419010 KM63XMZTT32120MY 32 44 53 120 51 10 TTSS16014M 8 MM 1,81 Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) Отделка поверхности Ra > 32 мкм режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 TT Дюймовые номер заказа Каталожный номер D1 D2 D21 L1 L9 V стопорный винт размер ключа-стопорный винт фунты 2419011 KM63XMZTT025315Y 1/4 .83 1.06 3.150 1.02 .39 TTSS05014M 2.5 MM 1.87 2419012 KM63XMZTT031315Y 5/16 .83 1.18 3.150 1.02 .39 TTSS06014M 3 MM 1.85 2419013 KM63XMZTT038335Y 3/8 .94 1.26 3.347 1.22 .39 TTSS08014M 4 MM 2.06 2419014 KM63XMZTT044354Y 7/16 .94 1.26 3.543 1.42 .39 TTSS10014M 5 MM 2.11 2419015 KM63XMZTT050354Y 1/2 .94 1.26 3.543 1.42 .39 TTSS10014M 5 MM 2.08 2419016 KM63XMZTT056354Y 9/16 1.06 1.33 3.543 1.42 .39 TTSS10014M 5 MM 2.21 2419017 KM63XMZTT062374Y 5/8 1.06 1.33 3.740 1.54 .39 TTSS12014M 6 MM 2.23 2419018 KM63XMZTT068374Y 11/16 1.30 1.65 3.740 1.54 .39 TTSS12014M 6 MM 2.70 2419023 KM63XMZTT075394Y 3/4 1.30 1.65 3.937 1.61 .39 TTSS16014M 8 MM 2.75 2419019 KM63XMZTT088394Y 7/8 1.30 1.65 3.937 1.61 .39 TTSS16014M 8 MM 2.67 2419020 KM63XMZTT100453Y 1 1.73 2.08 4.528 1.85 .39 TTSS16014M 8 MM 4.14 2419021 KM63XMZTT125472Y 1 1/8 1.73 2.08 4.724 2.01 .39 TTSS16014M 8 MM 4.00 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742.
