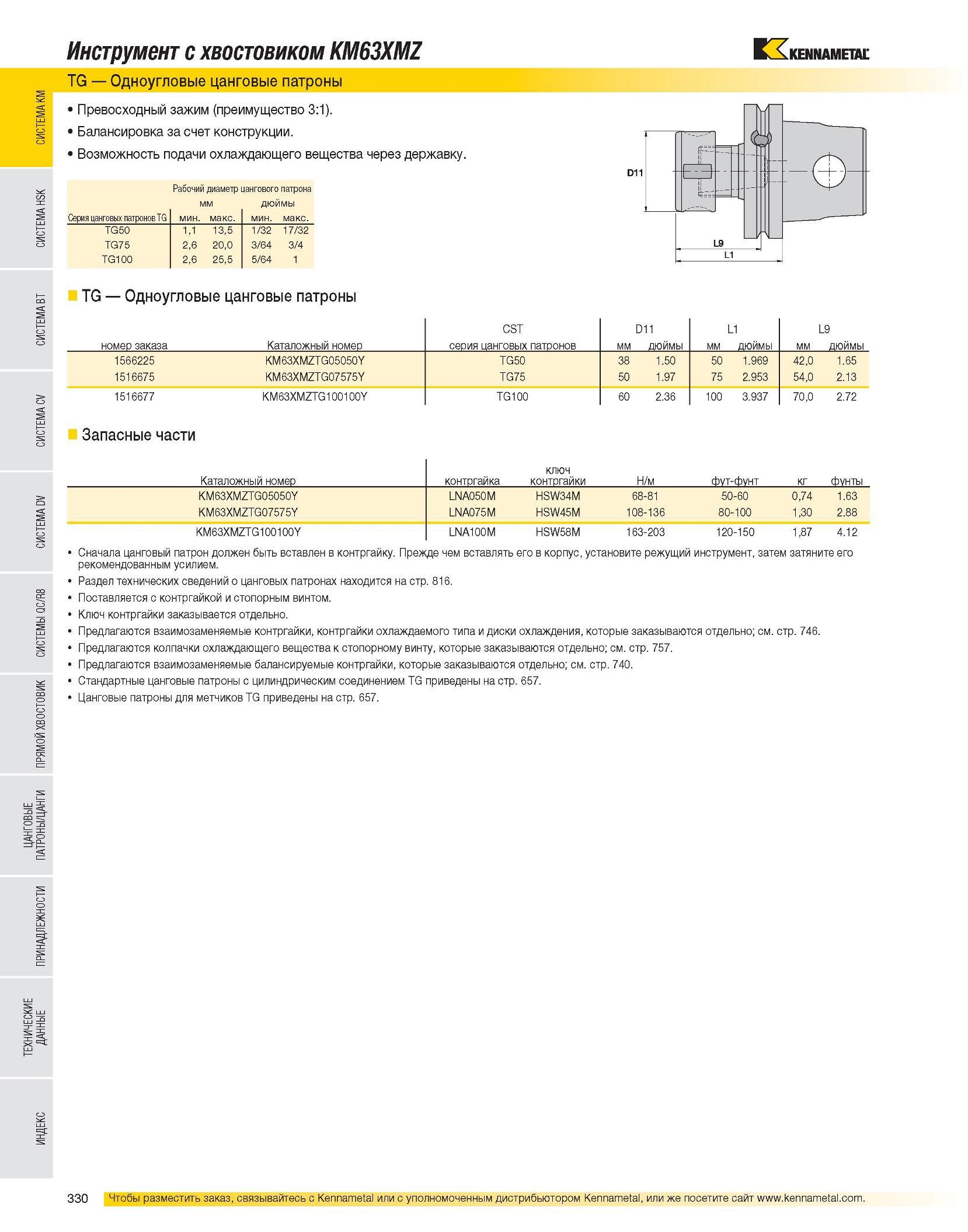

Инструмент вспомогательный с хвостовиком KM63XMZ TG Одноугловые цанговые патроны Kennametal Основные технические характеристики и размеры Превосходный зажи332 Каталог KENNAMETAL 2007 Системы инструмента Станочная инструментальная оснастка Стр.330 |
|||||
Инструмент вспомогательный с хвостовиком KM63XMZ TG Одноугловые цанговые патроны Kennametal Основные технические характеристики и размеры Превосходный зажи Инструмент вспомогательный с хвостовиком KM63XMZ TG Одноугловые цанговые патроны Kennametal Основные технические характеристики и размеры Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG Одноугловые цанговые патроны номер заказа Каталожный номер CST серия цанговых патронов D11 мм дюймы L1 мм дюймы мм L9 дюймы 1566225 KM63XMZTG05050Y TG50 38 1.50 50 1.969 42,0 1.65 1516675 KM63XMZTG07575Y TG75 50 1.97 75 2.953 54,0 2.13 1516677 Запасные части KM63XMZTG100100Y TG100 ключ 60 2.36 100 3.937 70,0 2.72 Каталожный номер контргайка контргайки Н/м фут-фунт кг фунты KM63XMZTG05050Y LNA050M HSW34M 68-81 50-60 0,74 1.63 KM63XMZTG07575Y LNA075M HSW45M 108-136 80-100 1,30 2.88 KM63XMZTG100100Y LNA100M HSW58M 163-203 120-150 1,87 4.12 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. |
|||||
