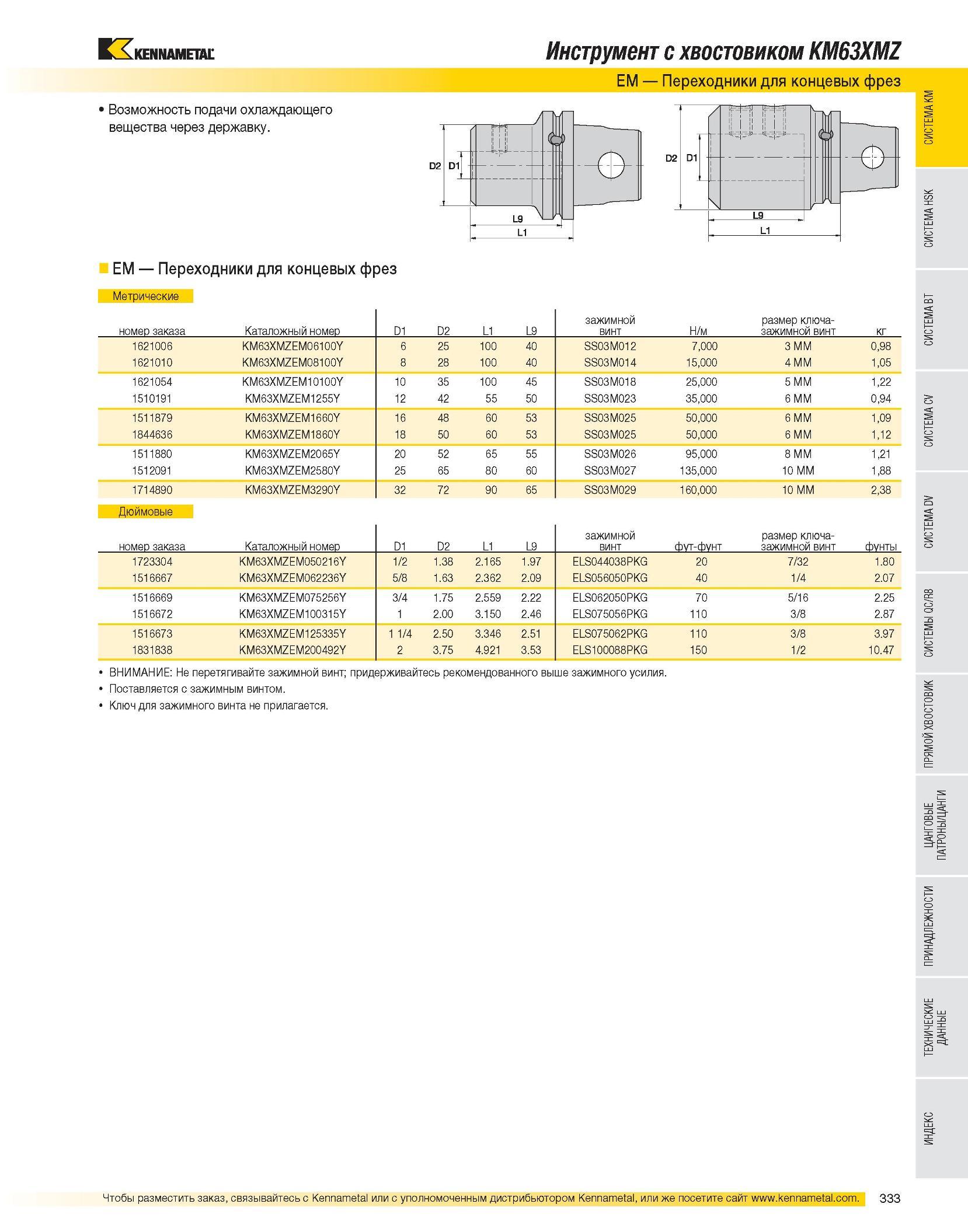

Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком KM63XMZ EM Переходники для концевых фрез EM Переходники для концевых фрез Метрические номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт Н/м размер ключа-зажимной винт кг 1621006 KM63XMZEM06100Y 6 25 100 40 SS03M012 7,000 3 MM 0,98 1621010 KM63XMZEM08100Y 8 28 100 40 SS03M014 15,000 4 MM 1,05 1621054 KM63XMZEM10100Y 10 35 100 45 SS03M018 25,000 5 MM 1,22 1510191 KM63XMZEM1255Y 12 42 55 50 SS03M023 35,000 6 MM 0,94 1511879 KM63XMZEM1660Y 16 48 60 53 SS03M025 50,000 6 MM 1,09 1844636 KM63XMZEM1860Y 18 50 60 53 SS03M025 50,000 6 MM 1,12 1511880 KM63XMZEM2065Y 20 52 65 55 SS03M026 95,000 8 MM 1,21 1512091 KM63XMZEM2580Y 25 65 80 60 SS03M027 135,000 10 MM 1,88 1714890 KM63XMZEM3290Y 32 72 90 65 SS03M029 160,000 10 MM 2,38 Дюймовые номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт фут-фунт размер ключа-зажимной винт фунты 1723304 KM63XMZEM050216Y 1/2 1.38 2.165 1.97 ELS044038PKG 20 7/32 1.80 1516667 KM63XMZEM062236Y 5/8 1.63 2.362 2.09 ELS056050PKG 40 1/4 2.07 1516669 KM63XMZEM075256Y 3/4 1.75 2.559 2.22 ELS062050PKG 70 5/16 2.25 1516672 KM63XMZEM100315Y 1 2.00 3.150 2.46 ELS075056PKG 110 3/8 2.87 1516673 KM63XMZEM125335Y 1 1/4 2.50 3.346 2.51 ELS075062PKG 110 3/8 3.97 1831838 KM63XMZEM200492Y 2 3.75 4.921 3.53 ELS100088PKG 150 1/2 10.47 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается.
