338 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.336

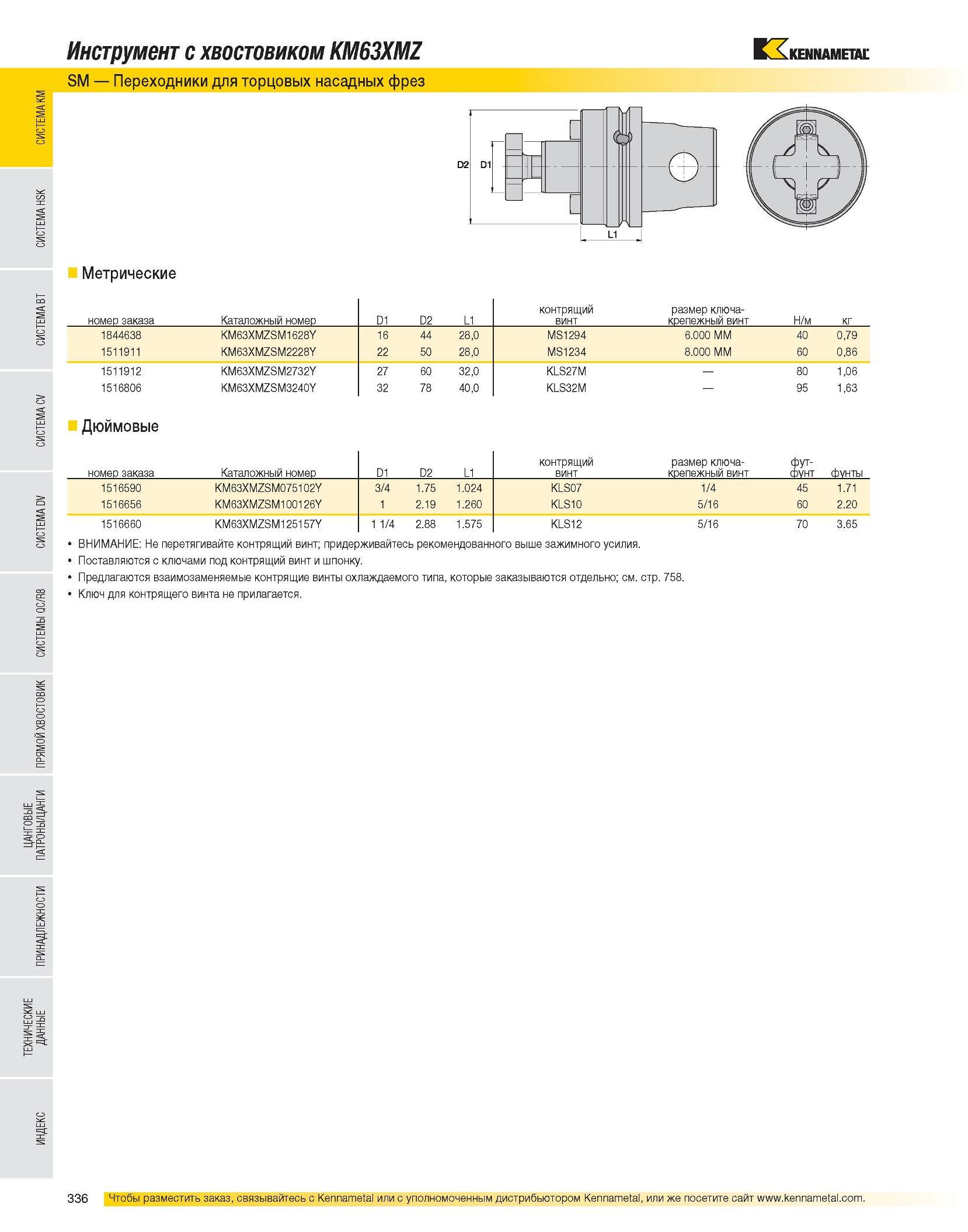

Каталог KENNAMETAL 2007 Системы инструмента Стр. 336 0338 Lab2u Инструмент с хвостовиком KM63XMZ SM Переходники для торцовых насадных фрез Метрические номер заказа Каталожный номер D1 D2 L1 контрящий винт размер ключа-крепежный винт Н/м кг 1844638 KM63XMZSM1628Y 16 44 28,0 MS1294 6.000 MM 40 0,79 1511911 KM63XMZSM2228Y 22 50 28,0 MS1234 8.000 MM 60 0,86 1511912 KM63XMZSM2732Y 27 60 32,0 KLS27M 80 1,06 1516806 KM63XMZSM3240Y 32 78 40,0 KLS32M - 95 1,63 Дюймовые контрящий размер ключа- фут- номер заказа Каталожный номер D1 D2 L1 винт крепежный винт фунт фунты 1516590 KM63XMZSM075102Y 3/4 1.75 1.024 KLS07 1/4 45 1.71 1516656 KM63XMZSM100126Y 1 2.19 1.260 KLS10 5/16 60 2.20 1516660 KM63XMZSM125157Y 1 1/4 2.88 1.575 KLS12 5/16 70 3.65 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается.
