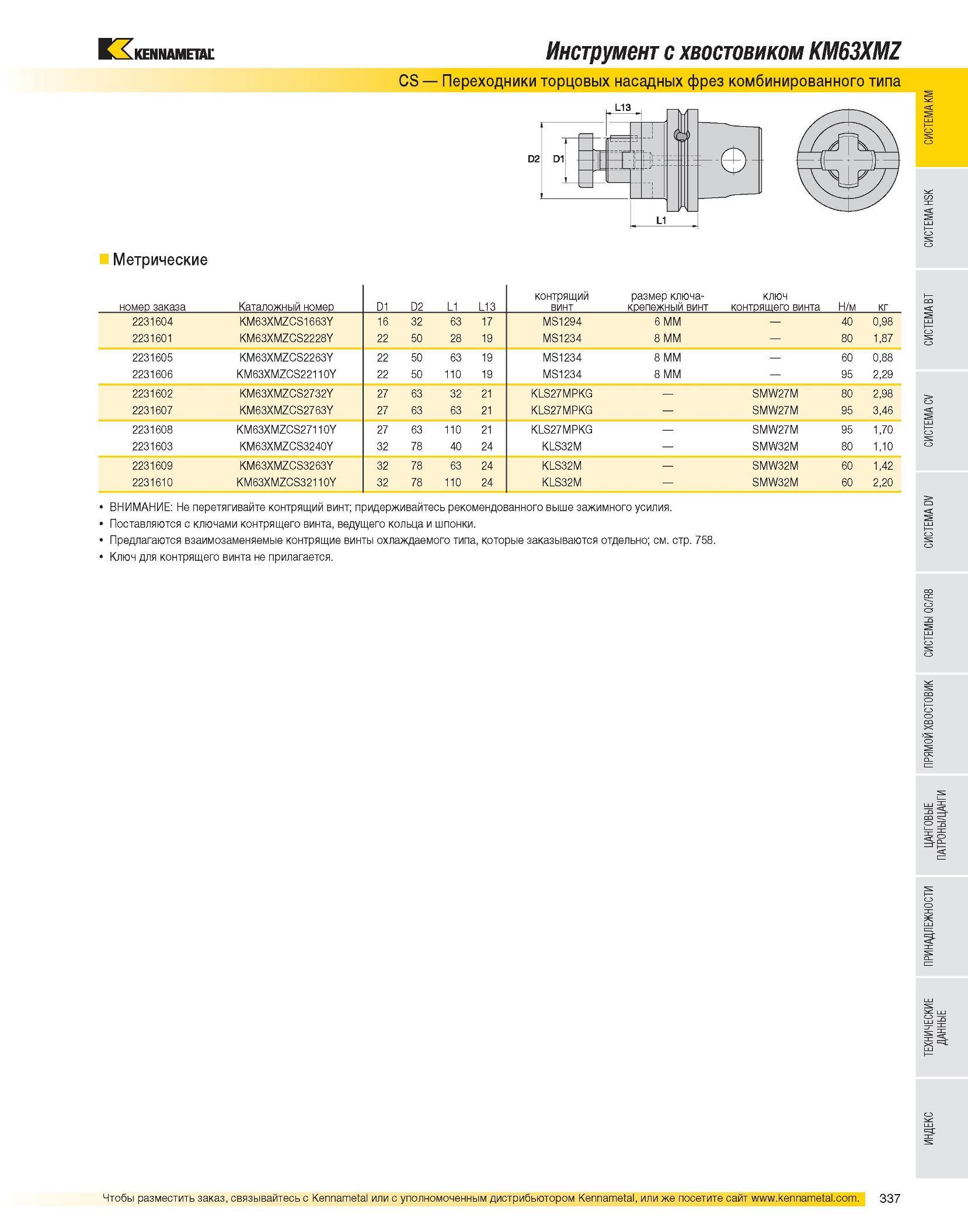

Инструмент с хвостовиком KM63XMZ CS Переходники торцовых насадных фрез комбинированного типа Метрические номер заказа Каталожный номер D1 D2 L1 L13 контрящий винт размер ключа-крепежный винт ключ контрящего винта Н/м кг 2231604 KM63XMZCS1663Y 16 32 63 17 MS1294 6 MM 40 0,98 2231601 KM63XMZCS2228Y 22 50 28 19 MS1234 8 MM 80 1,87 2231605 KM63XMZCS2263Y 22 50 63 19 MS1234 8 MM 60 0,88 2231606 KM63XMZCS22110Y 22 50 110 19 MS1234 8 MM 95 2,29 2231602 KM63XMZCS2732Y 27 63 32 21 KLS27MPKG SMW27M 80 2,98 2231607 KM63XMZCS2763Y 27 63 63 21 KLS27MPKG - SMW27M 95 3,46 2231608 KM63XMZCS27110Y 27 63 110 21 KLS27MPKG SMW27M 95 1,70 2231603 KM63XMZCS3240Y 32 78 40 24 KLS32M SMW32M 80 1,10 2231609 KM63XMZCS3263Y 32 78 63 24 KLS32M SMW32M 60 1,42 2231610 KM63XMZCS32110Y 32 78 110 24 KLS32M SMW32M 60 2,20 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами контрящего винта, ведущего кольца и шпонки. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается.
