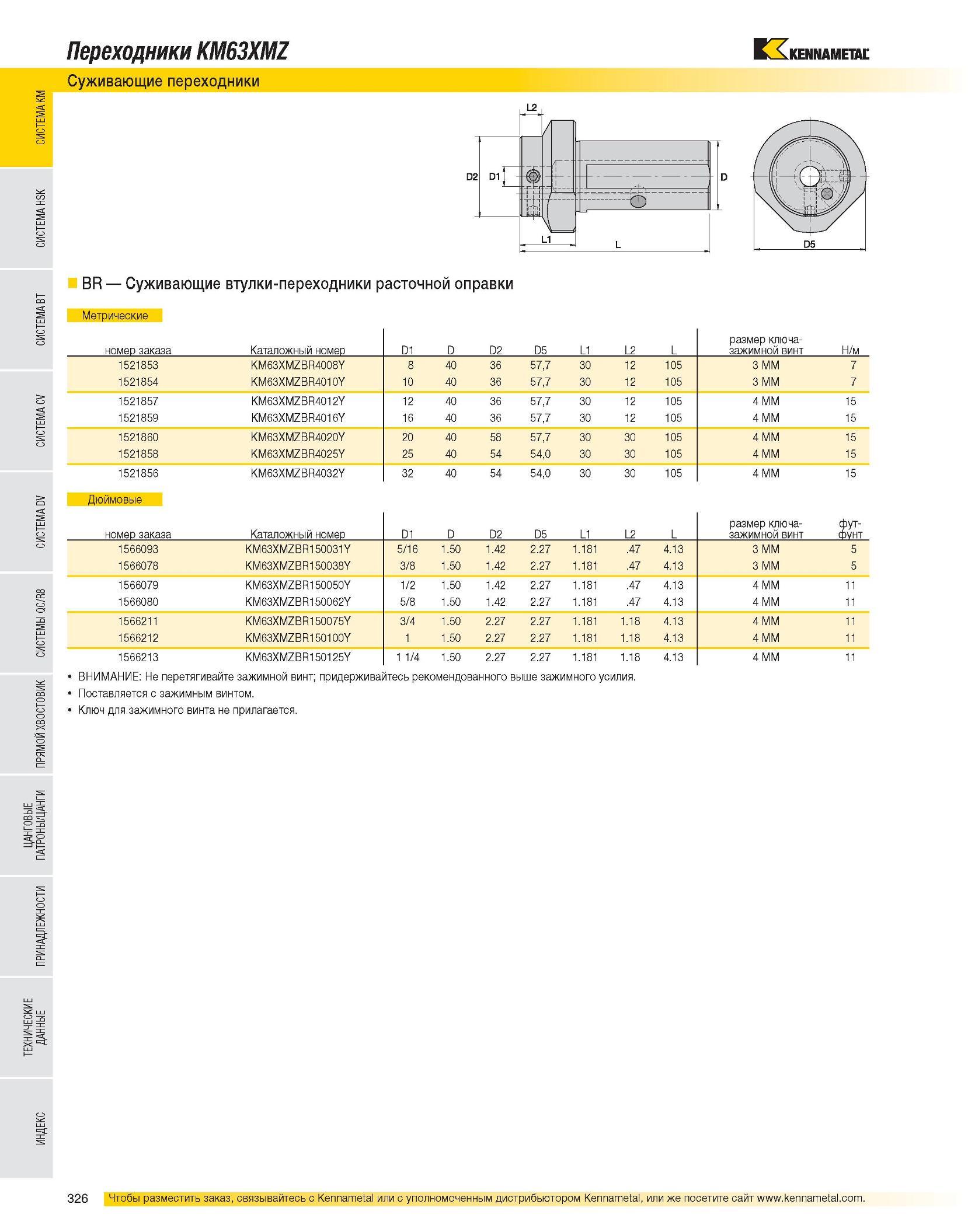

Переходники KM63XMZ Суживающие переходники BR Суживающие втулки-переходники расточной оправки Метрические номер заказа Каталожный номер D1 D D2 D5 L1 L2 L размер ключа-зажимной винт Н/м 1521853 KM63XMZBR4008Y 8 40 36 57,7 30 12 105 3 MM 7 1521854 KM63XMZBR4010Y 10 40 36 57,7 30 12 105 3 MM 7 1521857 KM63XMZBR4012Y 12 40 36 57,7 30 12 105 4 MM 15 1521859 KM63XMZBR4016Y 16 40 36 57,7 30 12 105 4 MM 15 1521860 KM63XMZBR4020Y 20 40 58 57,7 30 30 105 4 MM 15 1521858 KM63XMZBR4025Y 25 40 54 54,0 30 30 105 4 MM 15 1521856 KM63XMZBR4032Y 32 40 54 54,0 30 30 105 4 MM 15 Дюймовые номер заказа Каталожный номер D1 D D2 D5 L1 L2 L размер ключа-зажимной винт фут-фунт 1566093 KM63XMZBR150031Y 5/16 1.50 1.42 2.27 1.181 .47 4.13 3 MM 5 1566078 KM63XMZBR150038Y 3/8 1.50 1.42 2.27 1.181 .47 4.13 3 MM 5 1566079 KM63XMZBR150050Y 1/2 1.50 1.42 2.27 1.181 .47 4.13 4 MM 11 1566080 KM63XMZBR150062Y 5/8 1.50 1.42 2.27 1.181 .47 4.13 4 MM 11 1566211 KM63XMZBR150075Y 3/4 1.50 2.27 2.27 1.181 1.18 4.13 4 MM 11 1566212 KM63XMZBR150100Y 1 1.50 2.27 2.27 1.181 1.18 4.13 4 MM 11 1566213 KM63XMZBR150125Y 1 1/4 1.50 2.27 2.27 1.181 1.18 4.13 4 MM 11 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается.
