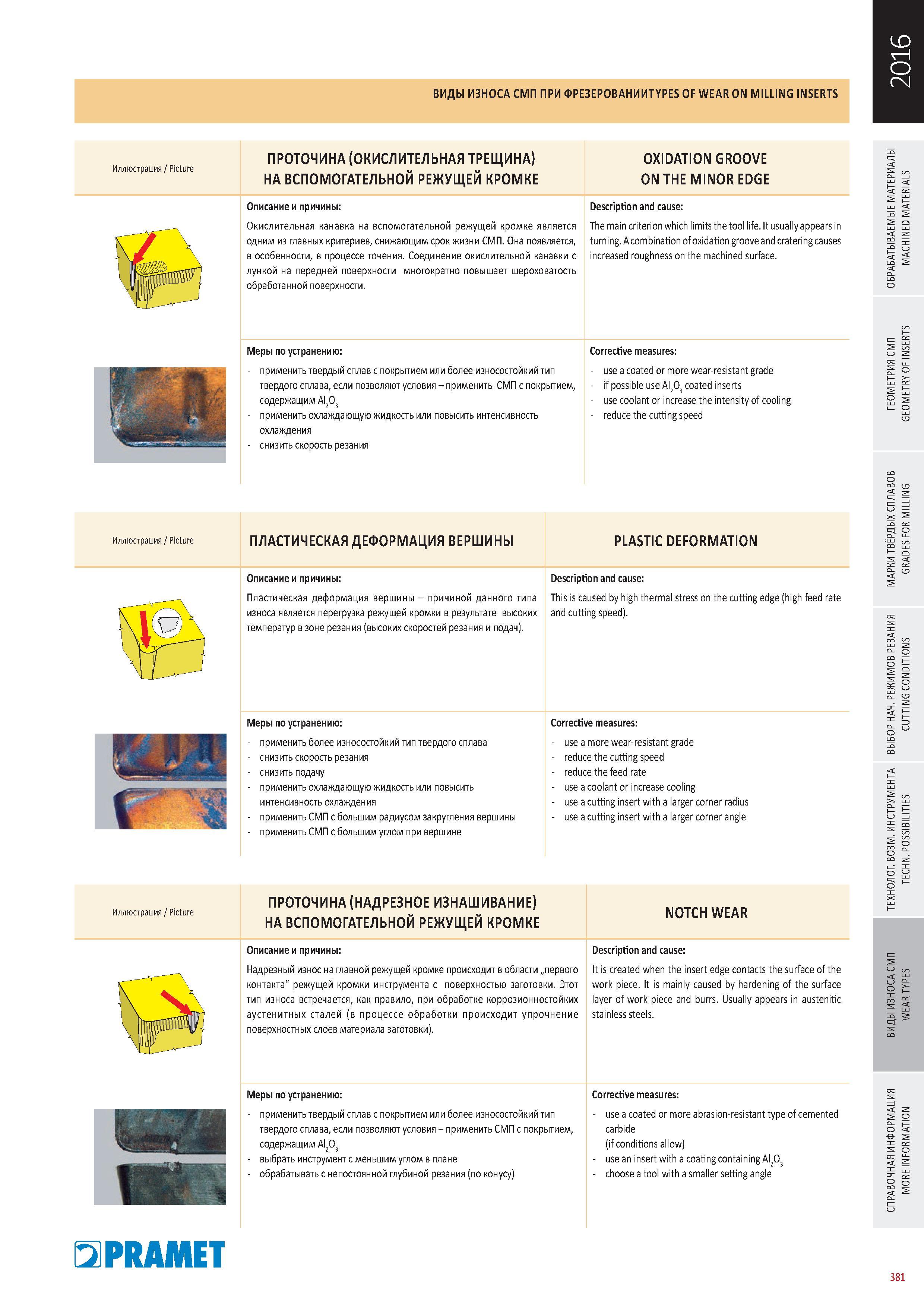

ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИTYPES OF WEAR ON Milling INSERTS

ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИTYPES OF WEAR ON Milling INSERTS

ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИTYPES OF WEAR ON Milling INSERTS _ Иллюстрация / Picture ПРОТОЧИНА (ОКИСЛИТЕЛЬНАЯ ТРЕЩИНА) НА ВСПОМОГАТЕЛЬНОЙ РЕЖУЩЕЙ КРОМКЕ OXIDATION GROOVE ON THE MINOR EDGE Описание и причины Окислительная канавка на вспомогательной режущей кромке является одним из главных критериев, снижающим срок жизни СМП. Она появляется, в особенности, в процессе точения. Соединение окислительной канавки с лункой на передней поверхности многократно повышает шероховатость обработанной поверхности. Description and cause The main criterion which limits the tool life. It usually appears in turning. A combination of oxidation groove and cratering causes increased roughness on the machined surface. Меры по устранению применить твердый сплав с покрытием или более износостойкий тип твердого сплава, если позволяют условия применить СМП с покрытием, содержащим Al применить охлаждающую жидкость или повысить интенсивность охлаждения снизить скорость резания Corrective measures use a coated or more wear-resistant grade if possible use Al coated inserts use coolant or increase the intensity of cooling reduce the cutting speed Иллюстрация / Picture ПЛАСТИЧЕСКАЯ ДЕФОРМАЦИЯ ВЕРШИНЫ PLASTIC DEFORMATION Описание и причины Пластическая деформация вершины причиной данного типа износа является перегрузка режущей кромки в результате высоких температур в зоне резания (высоких скоростей резания и подач). Меры по устранению применить более износостойкий тип твердого сплава снизить скорость резания снизить подачу применить охлаждающую жидкость или повысить интенсивность охлаждения применить СМП с большим радиусом закругления вершины применить СМП с большим углом при вершине Description and cause This is caused by high thermal stress on the cutting edge (high feed rate and cutting speed). Corrective measures use a more wear-resistant grade reduce the cutting speed reduce the feed rate use a coolant or increase cooling use a cutting insert with a larger corner radius use a cutting insert with a larger corner angle о i 1 as SB Иллюстрация / Picture ПРОТОЧИНА (НАДРЕЗНОЕ ИЗНАШИВАНИЕ) НА ВСПОМОГАТЕЛЬНОЙ РЕЖУЩЕЙ КРОМКЕ NOTCH WEAR Описание и причины Надрезный износ на главной режущей кромке происходит в области „первого контакта" режущей кромки инструмента с поверхностью заготовки. Этот тип износа встречается, как правило, при обработке коррозионностойких аустенитных сталей (в процессе обработки происходит упрочнение поверхностных слоев материала заготовки). Меры по устранению применить твердый сплав с покрытием или более износостойкий тип твердого сплава, если позволяют условия применить СМП с покрытием, содержащим Al2O3 выбрать инструмент с меньшим углом в плане обрабатывать с непостоянной глубиной резания (по конусу Description and cause It is created when the insert edge contacts the surface of the work piece. It is mainly caused by hardening of the surface layer of work piece and burrs. Usually appears in austenitic stainless steels. Corrective measures use a coated or more abrasion-resistant type of cemented carbide (if conditions allow use an insert with a coating containing Al2O3 choose a tool with a smaller setting angle О Pramet 381 2016
