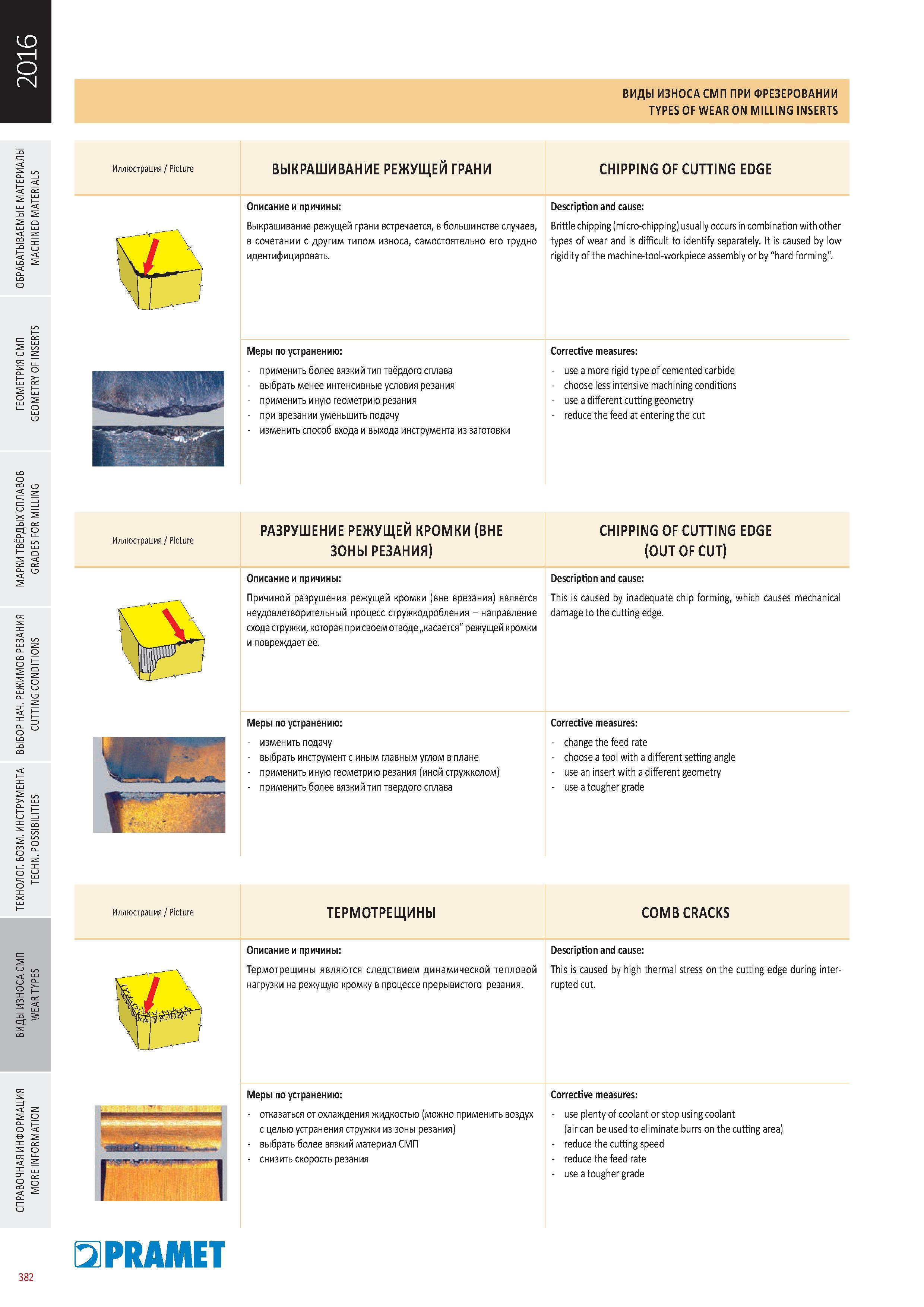

ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИ TYPES OF WEAR ON Milling INSERTS

ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИ TYPES OF WEAR ON Milling INSERTS

ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИ TYPES OF WEAR ON Milling INSERTS _ Иллюстрация / Picture ВЫКРАШИВАНИЕ РЕЖУЩЕЙ ГРАНИ CHIPPING OF CUTTING EDGE Описание и причины Выкрашивание режущей грани встречается, в большинстве случаев, в сочетании с другим типом износа, самостоятельно его трудно идентифицировать. Меры по устранению применить более вязкий тип твёрдого сплава выбрать менее интенсивные условия резания применить иную геометрию резания при врезании уменьшить подачу изменить способ входа и выхода инструмента из заготовки Description and cause Brittle chipping (micro-chipping) usually occurs in combination with other types of wear and is difficult to identify separately. It is caused by low rigidity of the machine-tool-workpiece assembly or by “hard forming". Corrective measures use a more rigid type of cemented carbide choose less intensive machining conditions use a different cutting geometry reduce the feed at entering the cut Иллюстрация / Picture РАЗРУШЕНИЕ РЕЖУЩЕЙ КРОМКИ (ВНЕ ЗОНЫ РЕЗАНИЯ) CHIPPING OF CUTTING EDGE (OUT OF CUT) PD Описание и причины Причиной разрушения режущей кромки (вне врезания) является неудовлетворительный процесс стружкодробления направление схода стружки, которая при своем отводе „касается" режущей кромки и повреждает ее. Меры по устранению изменить подачу выбрать инструмент с иным главным углом в плане применить иную геометрию резания (иной стружколом) применить более вязкий тип твердого сплава Description and cause This is caused by inadequate chip forming, which causes mechanical damage to the cutting edge. Corrective measures change the feed rate choose a tool with a different setting angle use an insert with a different geometry use a tougher grade Иллюстрация / Picture ТЕРМОТРЕЩИНЫ COMB CRACKS Описание и причины Термотрещины являются следствием динамической тепловой нагрузки на режущую кромку в процессе прерывистого резания. Меры по устранению отказаться от охлаждения жидкостью (можно применить воздух с целью устранения стружки из зоны резания выбрать более вязкий материал СМП снизить скорость резания Description and cause This is caused by high thermal stress on the cutting edge during interrupted cut. Corrective measures use plenty of coolant or stop using coolant (air can be used to eliminate burrs on the cutting area reduce the cutting speed reduce the feed rate use a tougher grade 382 Pramet
