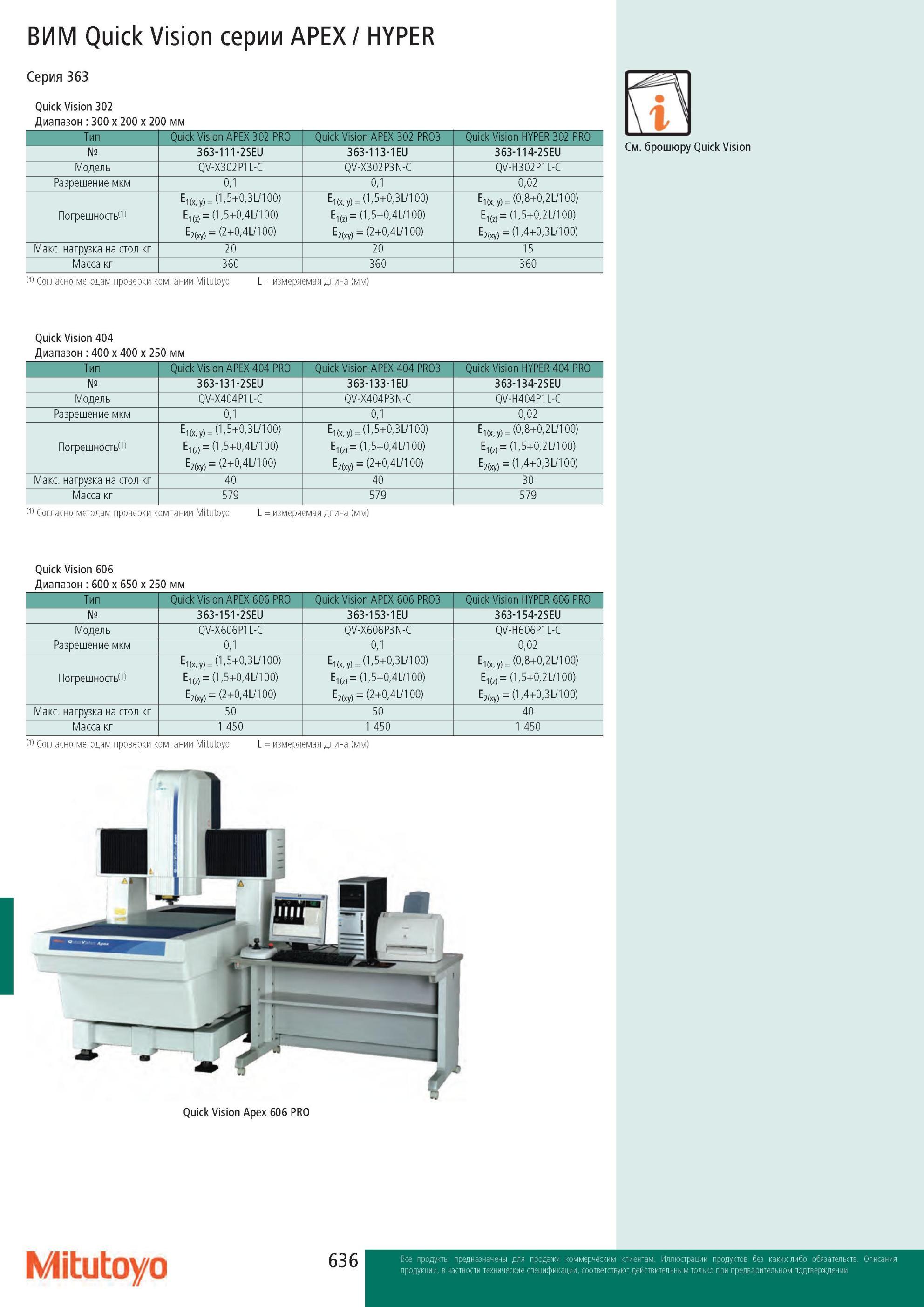

638 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.636
Видеоизмерительная машина Mitutoyo Quick Vision серии APEX HYPER Серия 363 Quick Vision 302 Диапазон 300 x 200 x 200 мм Тип Quick Vision APEX 302 PRO Quick Видеоизмерительная машина Mitutoyo Quick Vision серии APEX HYPER Серия 363 Quick Vision 302 Диапазон 300 x 200 x 200 мм Тип Quick Vision APEX 302 PRO Quick Vision APEX 302 PRO3 Quick Vision HYPER 302 PRO Номер 363-111-2SEU 363-113-1EU 363-114-2SEU Модель QV-X302P1L-C QV-X302P3N-C QV-H302P1L-C Разрешение мкм 0,1 0,1 0,02 Погрешность(1) E1(x, y) = (1,5+0,3 L/100) E1(z) = (1,5+0,4L/100) E2(xy) = (2+0,4L/100) E1(x, y) = (1,5+0,3L/100) E1(z) = (1,5+0,4L/100) E2(xy) = (2+0,4L/100) E1(x, y) = (0,8+0,2 L/100) E1(z) = (1,5+0,2 L/100) E2(xy) = (1,4+0,3 L/100) Макс. нагрузка на стол кг 20 20 15 Масса кг 360 360 360 l1 Согласно методам проверки компании Mitutoyo L = измеряемая длина (мм) Quick Vision 404 Диапазон 400 x 400 x 250 мм Тип Quick Vision APEX 404 PRO Quick Vision APEX 404 PRO3 Quick Vision HYPER 404 PRO Номер 363-131-2SEU 363-133-1EU 363-134-2SEU Модель QV-X404P1L-C QV-X404P3N-C QV-H404P1L-C Разрешение мкм 0,1 0,1 0,02 Погрешность(1) E1(x, y) = (1,5+0,3 L/100) E1(z) = (1,5+0,4L/100) E2(xy) = (2+0,4L/100) E1(x, y) = (1,5+0,3L/100) E1(z) = (1,5+0,4L/100) E2(xy) = (2+0,4L/100) E1(x, y) = (0,8+0,2 L/100) E1(z) = (1,5+0,2 L/100) E2(xy) = (1,4+0,3 L/100) Макс. нагрузка на стол кг 40 40 30 Масса кг 579 579 579 Согласно методам проверки компании Mitutoyo L = измеряемая длина (мм) Quick Vision 606 Диапазон 600 x 650 x 250 мм Тип Quick Vision APEX 606 PRO Quick Vision APEX 606 PRO3 Quick Vision HYPER 606 PRO Номер 363-151-2SEU 363-153-1EU 363-154-2SEU Модель QV-X606P1L-C QV-X606P3N-C QV-H606P1L-C Разрешение мкм 0,1 0,1 0,02 Погрешность(1) E1(x, y) = (1,5+0,3 L/100) E1(z) = (1,5+0,4L/100) E2(xy) = (2+0,4L/100) E1(x, y) = (1,5+0,3L/100) E1(z) = (1,5+0,4L/100) E2(xy) = (2+0,4L/100) E1(x, y) = (0,8+0,2 L/100) E1(z) = (1,5+0,2 L/100) E2(xy) = (1,4+0,3 L/100) Макс. нагрузка на стол кг 50 50 40 Масса кг 1 450 1 450 1 450 и Согласно методам проверки компании Mitutoyo L = измеряемая длина (мм) Quick Vision Apex 606 PRO См. брошюру Quick Vision Mitutoyo
