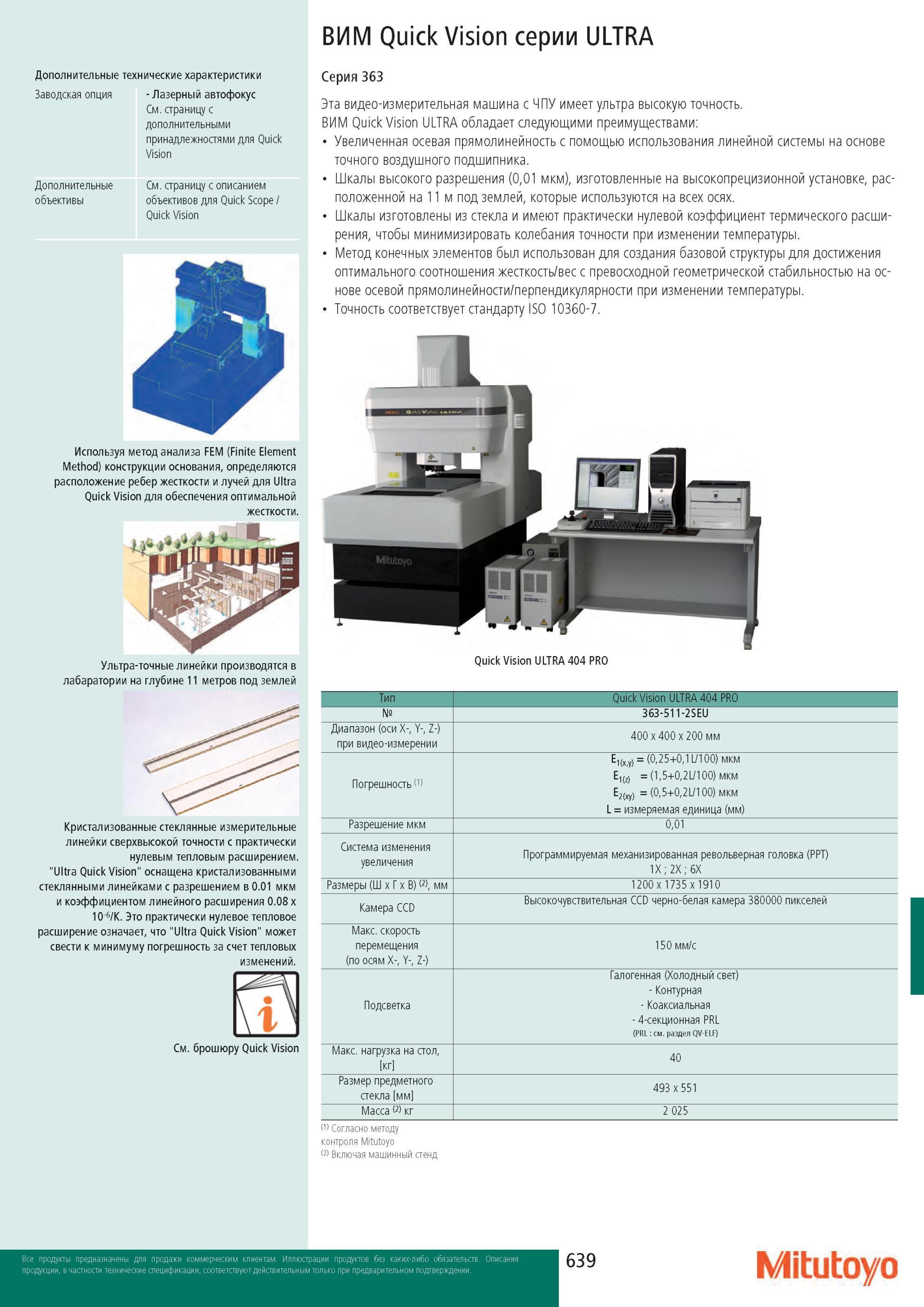

Дополнительные технические характеристики ВИМ Mitutoyo Quick Vision серии ULTRA Заводская опция Лазерный автофокус Используя метод анализа FEM (Finite Element Method) конструкции основания, определяются расположение ребер жесткости и лучей для Ultra Quick Vision для обеспечения оптимальной жесткости. Ультра-точные линейки производятся в лабаратории на глубине 11 метров под землей Кристализованные стеклянные измерительные линейки сверхвысокой точности с практически нулевым тепловым расширением. "Ultra Quick Vision" оснащена кристализованными стеклянными линейками с разрешением в 0.01 мкм и коэффициентом линейного расширения 0.08 x 10-6/K. практически нулевое тепловое расширение означает, что "Ultra Quick Vision" может свести к минимуму погрешность за счет тепловых изменений. См. брошюру Quick Vision Серия 363 Эта видео-измерительная машина с ЧПУ имеет ультра высокую точность. ВИМ Quick Vision ULTRA обладает следующими преимуществами Увеличенная осевая прямолинейность с помощью использования линейной системы на основе точного воздушного подшипника. Шкалы высокого разрешения (0,01 мкм), изготовленные на высокопрецизионной установке, расположенной на 11 м под землей, которые используются на всех осях. Шкалы изготовлены из стекла и имеют практически нулевой коэффициент термического расширения, чтобы минимизировать колебания точности при изменении температуры. Метод конечных элементов был использован для создания базовой структуры для достижения оптимального соотношения жесткость/вес с превосходной геометрической стабильностью на основе осевой прямолинейности/перпендикулярности при изменении температуры. Точность соответствует стандарту ISO 10360-7. Quick Vision ULTRA 404 PRO Тип Quick Vision ULTRA 404 PRO Номер 363-511-2SEU Диапазон (оси X-, Y-, Z-) при видео-измерении 400 x 400 x 200 мм Погрешность (1) E1(x,y) = (0,25+0,1L/100) мкм E1(z) = (1,5+0,2L/100) мкм E2(xy) = (0,5+0,2L/100) мкм L = измеряемая единица (мм) Разрешение мкм 0,01 Система изменения увеличения Программируемая механизированная револьверная головка (PPT) 1X 2X 6X Размеры (Ш x x В) <2>, мм 1200x1735x1910 Камера CCD Высокочувствительная CCD черно-белая камера 380000 пикселей Макс. скорость перемещения (по осям X-, Y-, Z-) 150 мм/с Подсветка Галогенная (Холодный свет) - Контурная - Коаксиальная - 4-секционная PRL (PRL см. раздел QV-ELF) Макс. нагрузка на стол, [кг] 40 Размер предметного стекла [мм] 493x551 Масса И кг 2 025 (1) Согласно методу контроля Mitutoyc (2) Включая машинный стенд Mitutoyo См. страницу с дополнительными принадлежностями для Quick Vision Дополнительные См. страницу с описанием объективы объективов для Quick Scope Quick Vision
