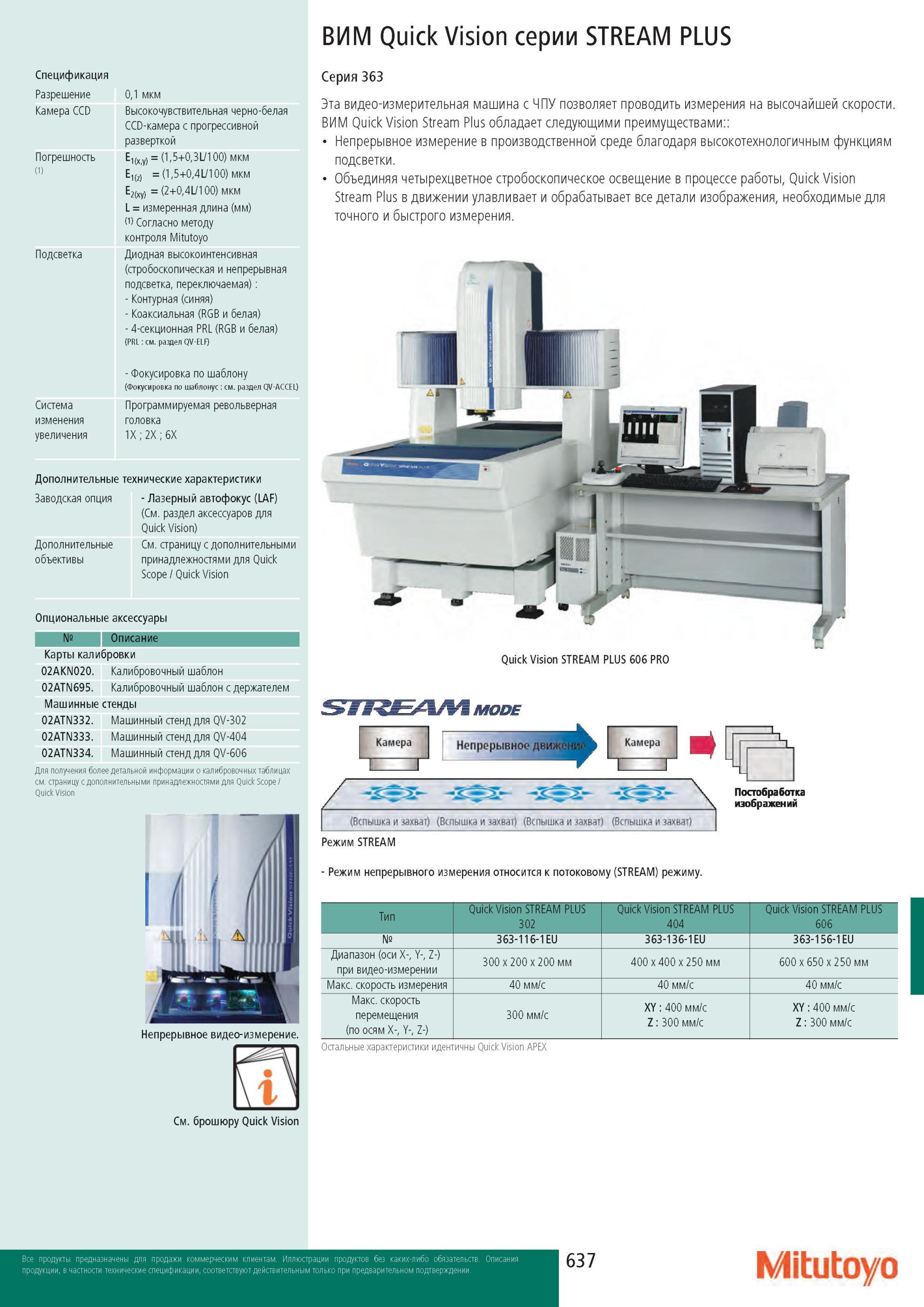

Спецификация Mitutoyo ВИМ Quick Vision серии STREAM PLUS Разрешение Камера CCD Погрешность Подсветка 0,1 мкм Высокочувствительная черно-белая CCD-камера с прогрессивной разверткой E 1(x,y) = (1,5+0,3L/100) мкм Система изменения увеличения E1(z) = (1,5+0,4L/100) мкм E2(xy) = (2+0,4L/100) мкм L = измеренная длина (мм) (1) Согласно методу контроля Mitutoyo Диодная высокоинтенсивная (стробоскопическая и непрерывная подсветка, переключаемая) - Контурная (синяя) - Коаксиальная (RGB и белая) - 4-секционная PRL (RGB и белая) (PRL см. раздел QV-ELF) - Фокусировка по шаблону (Фокусировка по шаблонус см. раздел QV-ACCEL) Программируемая револьверная головка 1X 2X 6X Дополнительные технические характеристики Заводская опция Дополнительные объективы - Лазерный автофокус (LAF) (См. раздел аксессуаров для Quick Vision) См. страницу с дополнительными принадлежностями для Quick Scope Quick Vision Опциональные аксессуары Номер Описание Карты калибровки 02AKN020. Калибровочный шаблон 02ATN695. Калибровочный шаблон с держателем Машинные стенды 02ATN332. Машинный стенд для QV-302 02ATN333. Машинный стенд для QV-404 02ATN334. Машинный стенд для QV-606 Для получения более детальной информации о калибровочных таблицах см. страницу с дополнительными принадлежностями для Quick Scope Quick Vision Серия 363 Эта видео-измерительная машина с ЧПУ позволяет проводить измерения на высочайшей скорости. ВИМ Quick Vision Stream Plus обладает следующими преимуществами Непрерывное измерение в производственной среде благодаря высокотехнологичным функциям подсветки. Объединяя четырехцветное стробоскопическое освещение в процессе работы, Quick Vision Stream Plus в движении улавливает и обрабатывает все детали изображения, необходимые для точного и быстрого измерения. Quick Vision STREAM PLUS 606 PRO Камера Непрерывное движениЯЬ Камера и =\ L 1 1 г -Iri- -Z-Zr Постобработка изображений (Вспышка и захват) (Вспышка и захват) (Вспышка и захват) (Вспышка и захват) Режим STREAM Режим непрерывного измерения относится к потоковому (STREAM) режиму. Тип Quick Vision STREAM PLUS 302 Quick Vision STREAM PLUS 404 Quick Vision STREAM PLUS 606 Номер 363-116-1EU 363-136-1EU 363-156-1EU Диапазон (оси X-, Y-, Z-) при видео-измерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Макс. скорость измерения 40 мм/с 40 мм/с 40 мм/с Макс. скорость перемещения (по осям X-, Y-, Z-) 300 мм/с XY 400 мм/с Z 300 мм/с XY 400 мм/с Z 300 мм/с Остальные характеристики идентичны Quick Vision APEX См. брошюру Quick Vision 637 Mitutoyo
