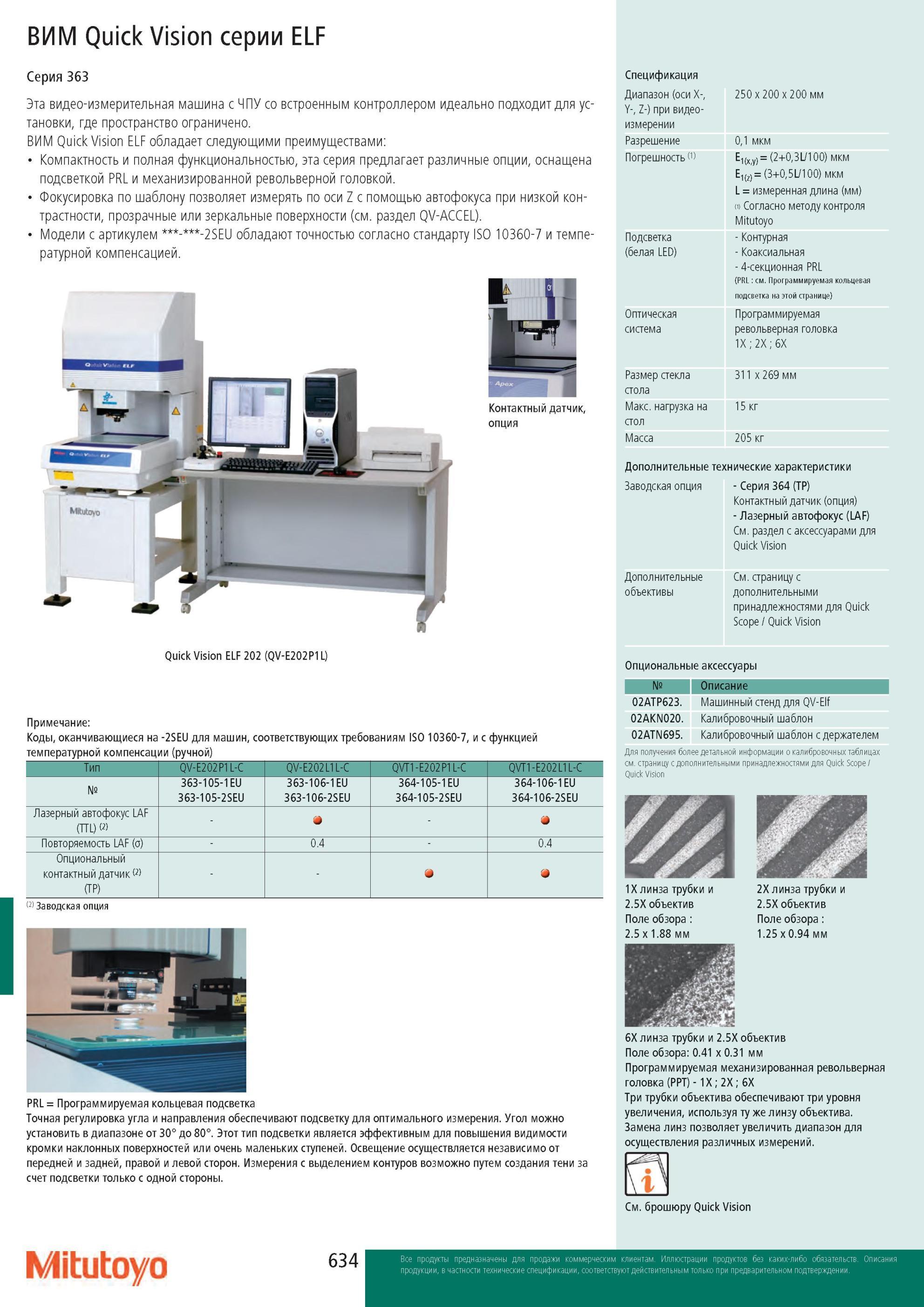

Видео-измерительная машина Mitutoyo с ЧПУ со встроенным контроллером ВИМ Quick Vision серии ELF Серия 363 подходит для установки где пространство ограничен

Видео-измерительная машина Mitutoyo с ЧПУ со встроенным контроллером ВИМ Quick Vision серии ELF Серия 363 подходит для установки где пространство ограничено ВИМ Quick Vision ELF обладает следующими преимуществами Компактность и полная функциональностью, эта серия предлагает различные опции, оснащена подсветкой PRL и механизированной револьверной головкой. Фокусировка по шаблону позволяет измерять по оси Z с помощью автофокуса при низкой контрастности, прозрачные или зеркальные поверхности (см. раздел QV-ACCEL). Модели с артикулем - -2SEU обладают точностью согласно стандарту ISO 10360-7 и температурной компенсацией. Контактный датчик, опция Quick Vision ELF 202 (QV-E202P1L) Примечание Коды, оканчивающиеся на -2SEU для машин, соответствующих требованиям ISO 10360-7, и с функцией температурной компенсации (ручной) > Заводская опция PRL = Программируемая кольцевая подсветка Точная регулировка угла и направления обеспечивают подсветку для оптимального измерения. Угол можно установить в диапазоне от 30° до 80°. Этот тип подсветки является эффективным для повышения видимости кромки наклонных поверхностей или очень маленьких ступеней. Освещение осуществляется независимо от передней и задней, правой и левой сторон. Измерения с выделением контуров возможно путем создания тени за счет подсветки только с одной стороны. Спецификация Диапазон (оси X-, Y-, Z-) при видеоизмерении Разрешение Погрешность (1) Подсветка (белая LED) Оптическая система Размер стекла стола Макс. нагрузка на стол Масса 250 x 200 x 200 мм 0,1 мкм 1(x,y) 1(z) (2+0,3L/100) мкм (3+0,5L/100) мкм E E L = измеренная длина (мм) (1) Согласно методу контроля Mitutoyo - Контурная - Коаксиальная - 4-секционная PRL (PRL см. Программируемая кольцевая подсветка на этой странице) Программируемая револьверная головка 1X 2X 6X 31 1 x 269 мм 15 кг 205 кг Дополнительные технические характеристики Заводская опция - Серия 364 (ТР) Контактный датчик (опция) - Лазерный автофокус (LAF) См. раздел с аксессуарами для Quick Vision Дополнительные См. страницу с объективы дополнительными принадлежностями для Quick Scope Quick Vision Опциональные аксессуары Номер Описание 02ATP623. 02AKN020. 02ATN695. Машинный стенд для QV-Elf Калибровочный шаблон Калибровочный шаблон с держателем Тип QV-E202P1L-C QV-E202L1L-C QVT1-E202P1L-C QVT1-E202L1L-C Номер 363-105-1EU 363-105-2SEU 363-106-1EU 363-106-2SEU 364-105-1EU 364-105-2SEU 364-106-1EU 364-106-2SEU Лазерный автофокус LAF (TTL) <2> Повторяемость LAF (о) 0.4 0.4 Опциональный контактный датчик <2> (TP) Для получения более детальной информации о калибровочных таблицах см. страницу с дополнительными принадлежностями для Quick Scope Quick Vision 1X линза трубки и 2.5X объектив Поле обзора 2.5 x 1.88 мм 2X линза трубки и 2.5X объектив Поле обзора 1.25 x 0.94 мм 6X линза трубки и 2.5X объектив Поле обзора 0.41 x 0.31 мм Программируемая механизированная револьверная головка (PPT) - 1X 2X 6X Три трубки объектива обеспечивают три уровня увеличения, используя ту же линзу объектива. Замена линз позволяет увеличить диапазон для осуществления различных измерений. См. брошюру Quick Vision Mitutoyo 634
