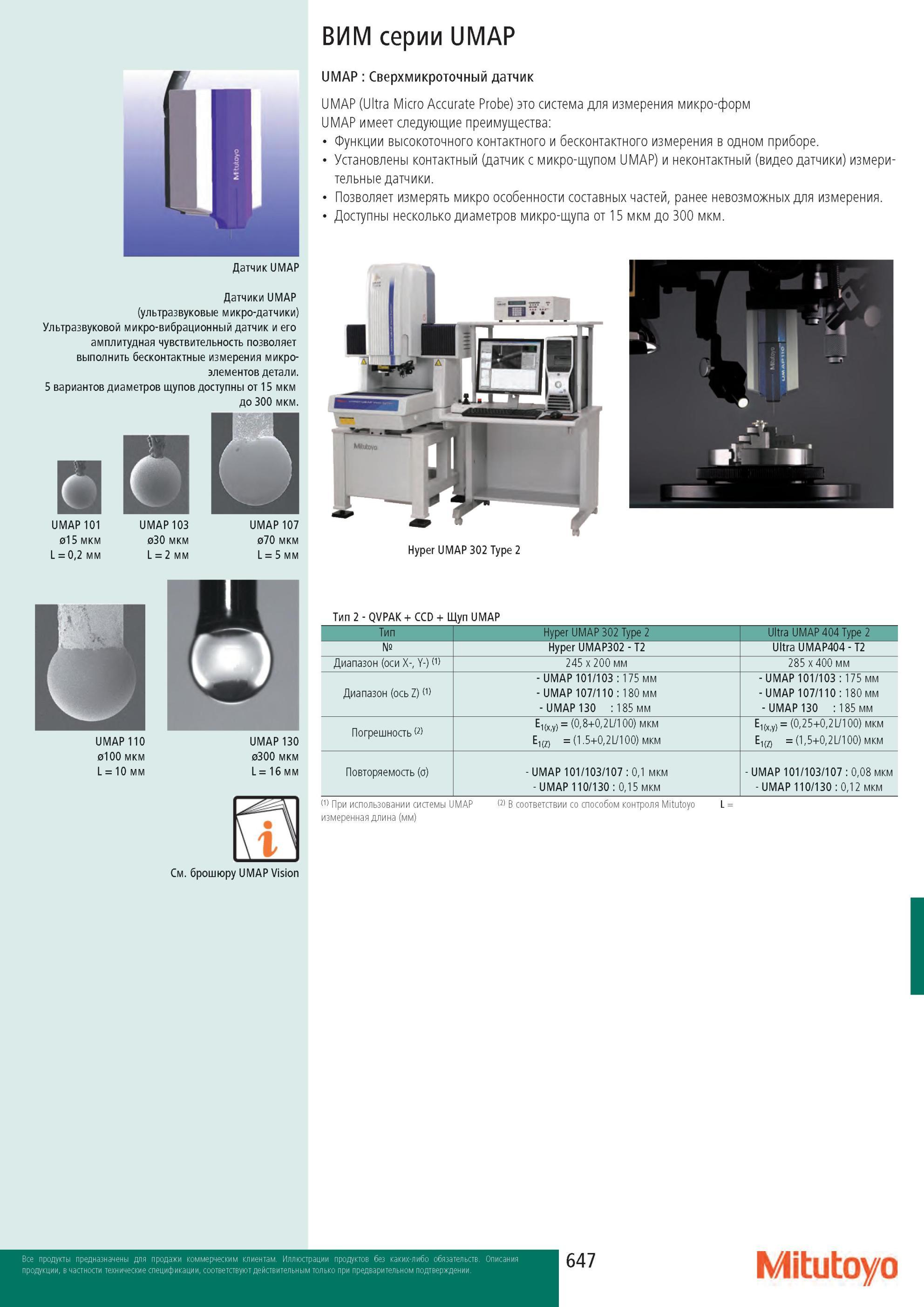

Ультразвуковой микро-вибрационный датчик и его амплитудная чувствительность позволяет выполнить бесконтактные измерения микроэлементов детали ВИМ серии UMA

Ультразвуковой микро-вибрационный датчик и его амплитудная чувствительность позволяет выполнить бесконтактные измерения микроэлементов детали ВИМ серии UMAP Датчик UMAP Датчики UMAP ультразвуковые микро-датчики 5 вариантов диаметров щупов доступны от 15 мкм до 300 мкм. UMAP 101 015 мкм L = 0,2 мм UMAP 103 030 мкм L = 2 мм UMAP 107 070 мкм L = 5 мм UMAP Сверхмикроточный датчик UMAP (Ultra Micro Accurate Probe) это система для измерения микро-форм UMAP имеет следующие преимущества Функции высокоточного контактного и бесконтактного измерения в одном приборе. Установлены контактный (датчик с микро-щупом UMAP) и неконтактный (видео датчики) измерительные датчики. Позволяет измерять микро особенности составных частей, ранее невозможных для измерения. Доступны несколько диаметров микро-щупа от 15 мкм до 300 мкм. I -fi Hyper UMAP 302 Type 2 UMAP 110 0100 мкм L = 10 мм UMAP 130 0300 мкм L = 16 мм Тип 2 - QVPAK + CCD + Щуп UMAP Тип Hyper UMAP 302 Type 2 Ultra UMAP 404 Type 2 Номер Hyper UMAP302 - T2 Ultra UMAP404 - T2 Диапазон (оси X-, Y-) (1) 245 x 200 мм 285 x 400 мм Диапазон (ось Z) (1) - UMAP 101/103 175 мм - UMAP 107/110 180 мм - UMAP 130 185 мм - UMAP 101/103 175 мм - UMAP 107/110 180 мм - UMAP 130 185 мм Погрешность (2) E1(x,y) = (0,8+0,2L/100) мкм E1(Z) = (1.5+0,2L/100) мкм E1(x,y) = (0,25+0,2L/100) мкм E1(Z) = (1,5+0,2L/100) мкм Повторяемость (о) - UMAP 101/103/107 0,1 мкм - UMAP 110/130 0,15 мкм - UMAP 101/103/107 0,08 мкм - UMAP 110/130 0,12 мкм (1) При использовании системы UMAP измеренная длина (мм) и В соответствии со способом контроля Mitutoyo См. брошюру UMAP Vision 647 Mitutoyo
