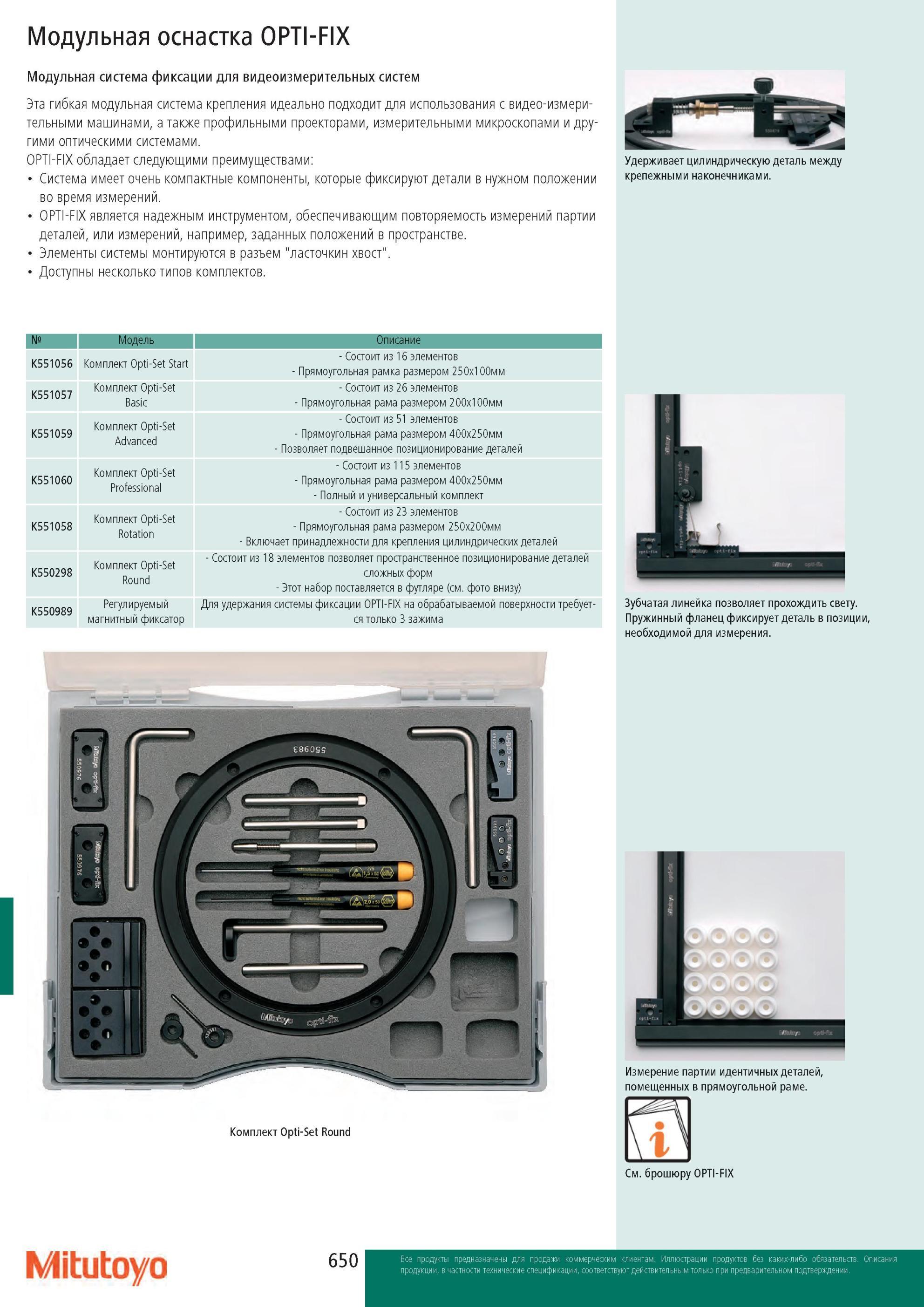

Модульная система фиксации Mitutoyo для видеоизмерительных систем Гибкая модульная система крепления идеально подходит для использования с видео-измерительными машинами, а также профильными проекторами, измерительными микроскопами и другими оптическими системами. OPTI-FIX обладает следующими преимуществами Система имеет очень компактные компоненты, которые фиксируют детали в нужном положении во время измерений. OPTI-FIX является надежным инструментом, обеспечивающим повторяемость измерений партии деталей, или измерений, например, заданных положений в пространстве. Элементы системы монтируются в разъем "ласточкин хвост". Доступны несколько типов комплектов. Номер Модель Описание K551056 Комплект Opti-Set Start - Состоит из 16 элементов - Прямоугольная рамка размером 250x1 00мм K551057 Комплект Opti-Set Basic - Состоит из 26 элементов - Прямоугольная рама размером 200x100мм K551059 Комплект Opti-Set Advanced - Состоит из 51 элементов - Прямоугольная рама размером 400x250мм - Позволяет подвешанное позиционирование деталей K551060 Комплект Opti-Set Professional - Состоит из 115 элементов - Прямоугольная рама размером 400x250мм - Полный и универсальный комплект K551058 Комплект Opti-Set Rotation - Состоит из 23 элементов - Прямоугольная рама размером 250x200мм - Включает принадлежности для крепления цилиндрических деталей K550298 Комплект Opti-Set Round - Состоит из 18 элементов позволяет пространственное позиционирование деталей сложных форм - Этот набор поставляется в футляре (см. фото внизу) K550989 Регулируемый магнитный фиксатор Для удержания системы фиксации OPTI-FIX на обрабатываемой поверхности требуется только 3 зажима Удерживает цилиндрическую деталь между крепежными наконечниками. Зубчатая линейка позволяет прохождить свету. Пружинный фланец фиксирует деталь в позиции, необходимой для измерения. См. брошюру OPTI-FIX Mitutoyo Измерение партии идентичных деталей, помещенных в прямоугольной раме. Комплект Opti-Set Round Модульная оснастка OPTI-FIX
