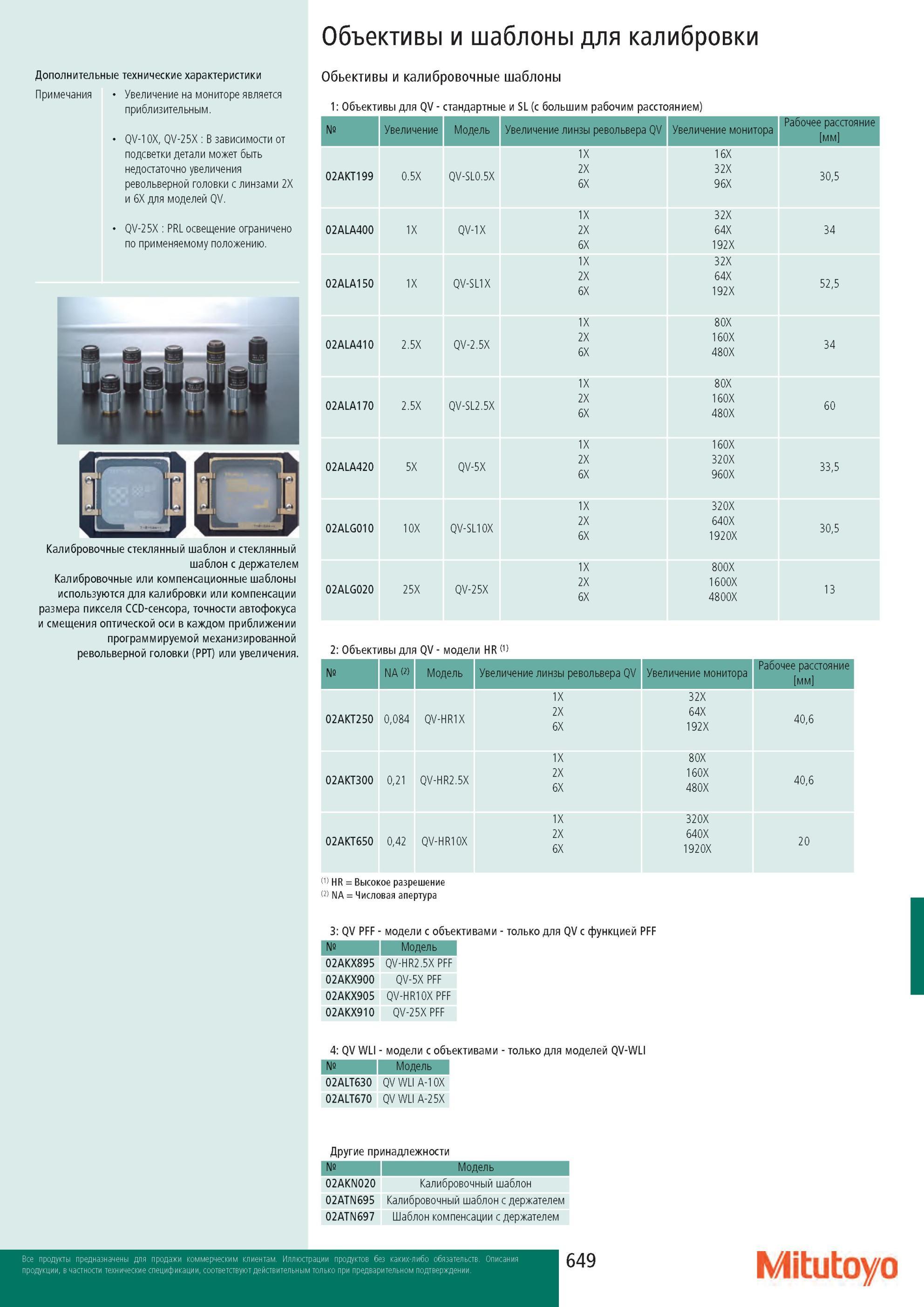

Объективы и шаблоны Mitutoyo для калибровки Дополнительные технические характеристики Примечания Увеличение на мониторе является приблизительным QV-10X, QV-25X В зависимости от подсветки детали может быть недостаточно увеличения револьверной головки с линзами 2X и 6X для моделей QV. QV-25X PRL освещение ограничено по применяемому положению. Калибровочные стеклянный шаблон и стеклянный шаблон с держателем Калибровочные или компенсационные шаблоны используются для калибровки или компенсации размера пикселя CCD-сенсора, точности автофокуса и смещения оптической оси в каждом приближении программируемой механизированной револьверной головки (PPT) или увеличения. Обьективы и калибровочные шаблоны 1 Объективы для QV - стандартные и SL (с большим рабочим расстоянием) Номер Увеличение Модель Увеличение линзы револьвера QV Увеличение монитора Рабочее расстояние [мм] 1X 16X 02AKT199 0.5X QV-SL0.5X 2X 6X 32X 96X 30,5 1X 32X 02ALA400 1X QV-1X 2X 6X 64X 192X 34 1X 32X 02ALA150 1X QV-SL1X 2X 6X 64X 192X 52,5 1X 80X 02ALA410 2.5X QV-2.5X 2X 6X 160X 480X 34 1X 80X 02ALA170 2.5X QV-SL2.5X 2X 6X 160X 480X 60 1X 160X 02ALA420 5X QV-5X 2X 6X 320X 960X 33,5 1X 320X 02ALG010 10X QV-SL10X 2X 6X 640X 1920X 30,5 1X 800X 02ALG020 25X QV-25X 2X 6X 1600X 4800X 13 2 Объективы для QV - модели HR <1) Номер NA <2> Модель Увеличение линзы револьвера QV Увеличение монитора Рабочее расстояние [мм] 1X 32X 02AKT250 0,084 QV-HR1X 2X 6X 64X 192X 40,6 1X 80X 02AKT300 0,21 QV-HR2.5X 2X 6X 160X 480X 40,6 1X 320X 02AKT650 0,42 QV-HR10X 2X 6X 640X 1920X 20 HR = Высокое разрешение и NA = Числовая апертура 3 QV PFF - модели с объективами - только для QV с функцией PFF Номер Модель 02AKX895 QV-HR2.5X PFF 02AKX900 QV-5X PFF 02AKX905 QV-HR10X PFF 02AKX910 QV-25X PFF 4 QV WLI - модели с объе Номер Модель 02ALT630 QV WLI A-10X 02ALT670 QV WLI A-25X Другие принадлежности Номер Модель 02AKN020 Калибровочный шаблон 02ATN695 Калибровочный шаблон с держателем 02ATN697 Шаблон компенсации с держателем Mitutoyo
