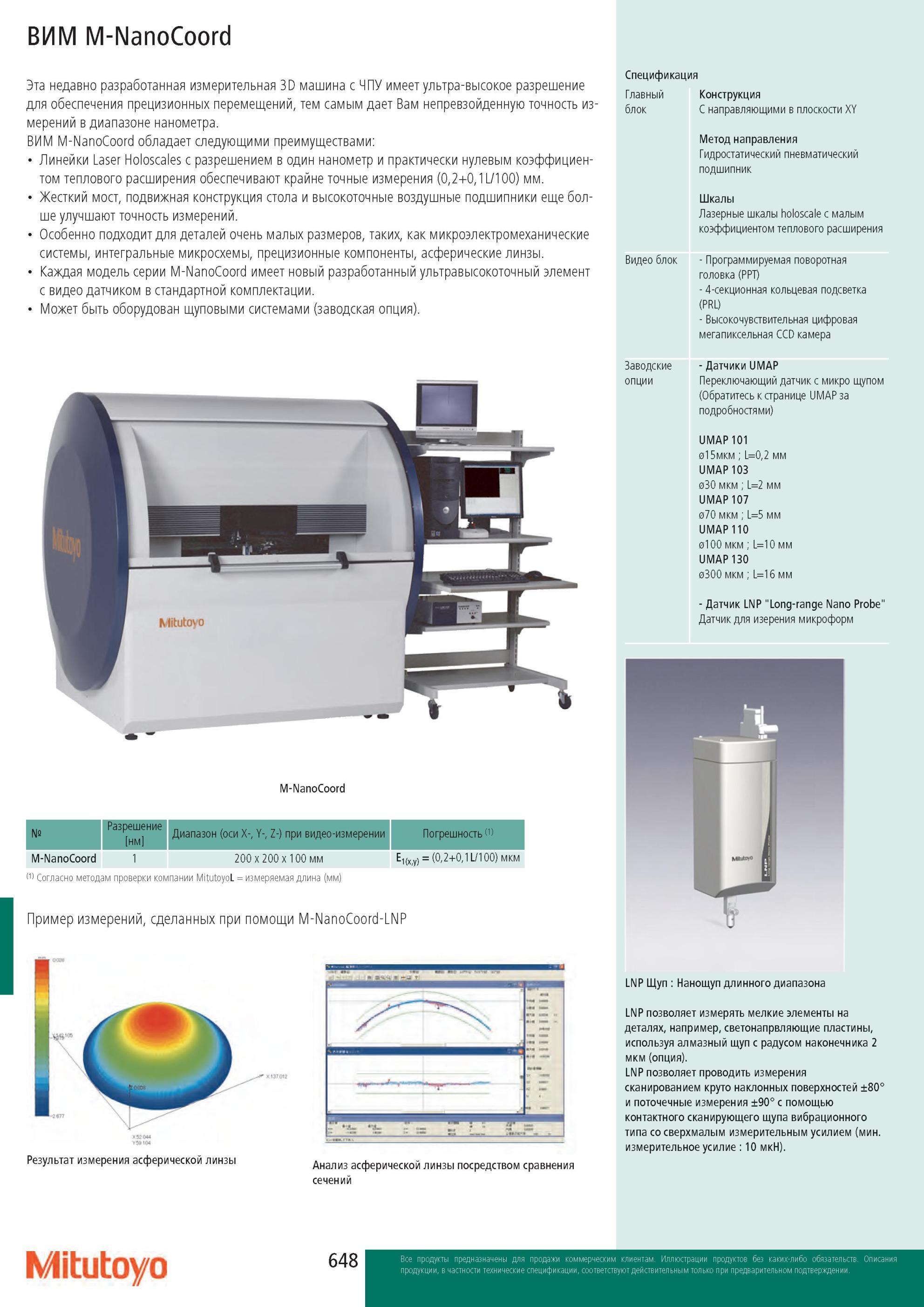

Данная японская видеоизмерительная машина Mitutoyo M-NanoCoord обладает следующими преимуществами Линейки Laser Holoscales с разрешением в один нанометр и практически нулевым коэффициентом теплового расширения обеспечивают крайне точные измерения (0,2+0,1L/100) мм. ВИМ M-NanoCoord Жесткий мост, подвижная конструкция стола и высокоточные воздушные подшипники еще бол-ше улучшают точность измерений. Особенно подходит для деталей очень малых размеров, таких, как микроэлектромеханические системы, интегральные микросхемы, прецизионные компоненты, асферические линзы. Каждая модель серии M-NanoCoord имеет новый разработанный ультравысокоточный элемент с видео датчиком в стандартной комплектации. Может быть оборудован щуповыми системами (заводская опция). M-NanoCoord Номер Разрешение [нм] Диапазон (оси X-, Y-, Z-) при видео-измерении Погрешность (1) M-NanoCoord 1 200 x 200 x 100 мм E1(x,y) = (0,2+0,1 L/100) мкм (1) Согласно методам проверки компании MitutoyoL = измеряемая длина (мм) Пример измерений, сделанных при помощи M-NanoCoord-LNP Результат измерения асферической линзы Анализ асферической линзы посредством сравнения сечений Спецификация Главный Конструкция блок С направляющими в плоскости XY Метод направления Гидростатический пневматический подшипник Шкалы Лазерные шкалы holoscale с малым коэффициентом теплового расширения Видео блок - Программируемая поворотная головка (PPT) - 4-секционная кольцевая подсветка (PRL) - Высокочувствительная цифровая мегапиксельная CCD камера Заводские - Датчики UMAP опции Переключающий датчик с микро щупом (Обратитесь к странице UMAP за подробностями) UMAP 101 015мкм L=0,2 мм UMAP 103 030 мкм L=2 мм UMAP 107 070 мкм L=5 мм UMAP 110 0100 мкм L=10 мм UMAP 130 0300 мкм L=16 мм - Датчик LNP "Long-range Nano Probe" Датчик для изерения микроформ LNP Щуп Нанощуп длинного диапазона LNP позволяет измерять мелкие элементы на деталях, например, светонапрвляющие пластины, используя алмазный щуп с радусом наконечника 2 мкм (опция). LNP позволяет проводить измерения сканированием круто наклонных поверхностей ±80° и поточечные измерения ±90° с помощью контактного сканирующего щупа вибрационного типа со сверхмалым измерительным усилием (мин. измерительное усилие 10 мкН). Mitutoyo Измерительная 3D машина Mitutoyo с ЧПУ имеет ультра-высокое разрешение для обеспечения прецизионных перемещений дает Вам непревзойденную точность измерений в диапазоне нанометра.
