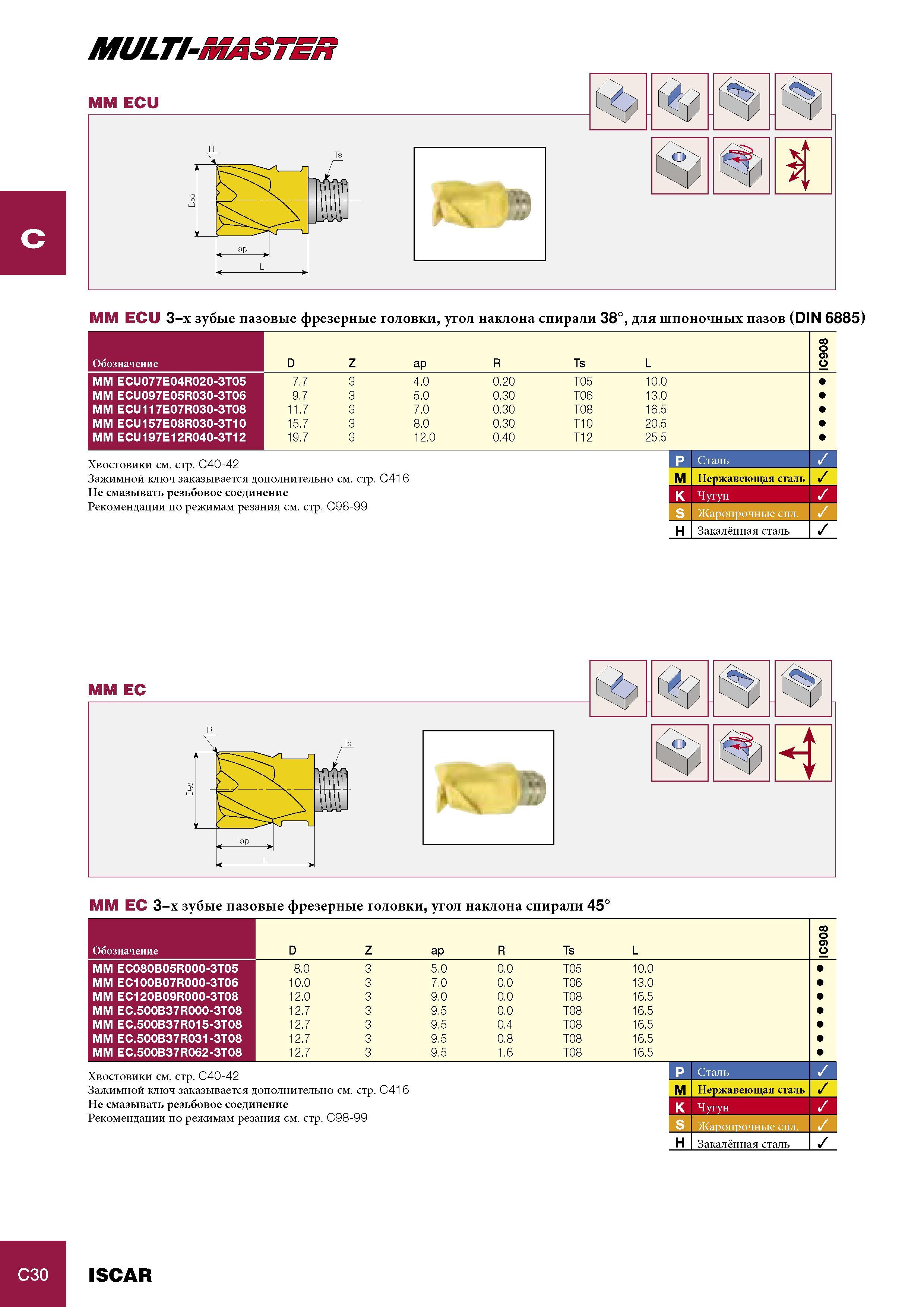

Трехзубые пазовые фрезерные головки MULTI-MASTER MM ECU из твердого сплава Общий вид Основные области технологического применения Геометрические параметры израильского фрезерного металлорежущего инструмента Угол наклона спирали 38°, для шпоночных пазов (DIN 6885) Обозначение D Z ap R Ts L IC908 MM ECU077E04R020-3T05 7.7 3 4.0 0.20 T05 10.0 MM ECU097E05R030-3T06 9.7 3 5.0 0.30 T06 13.0 MM ECU117E07R030-3T08 11.7 3 7.0 0.30 T08 16.5 MM ECU157E08R030-3T10 15.7 3 8.0 0.30 T10 20.5 MM ECU197E12R040-3T12 19.7 3 12.0 0.40 T12 25.5 Хвостовики см. стр. C40-42 Зажимной ключ заказывается дополнительно см. стр. C416 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. C98-99 P Сталь M Нержавеющая сталь K Чугун S Жаропрочные спл. IS Закалённая сталь MM EC -<1 i ;i 't' MM EC 3 -х зубые пазовые фрезерные головки, угол наклона спирали 45° Обозначение D Z ap R Ts L 8 0 9 IC MM EC080B05R000-3T05 8.0 3 5.0 0.0 T05 10.0 MM EC100B07R000-3T06 10.0 3 7.0 0.0 T06 13.0 MM EC120B09R000-3T08 12.0 3 9.0 0.0 T08 16.5 MM EC.500B37R000-3T08 12.7 3 9.5 0.0 T08 16.5 MM EC.500B37R015-3T08 12.7 3 9.5 0.4 T08 16.5 MM EC.500B37R031-3T08 12.7 3 9.5 0.8 T08 16.5 MM EC.500B37R062-3T08 12.7 3 9.5 1.6 T08 16.5 Хвостовики см. стр. C40-42 P Сталь Зажимной ключ заказывается дополнительно см. стр. C416 mI Нержавеющая сталь Не смазывать резьбовое соединение к Чугун Рекомендации по режимам резания см. стр. C98-99 S Жаропрочные спл. is Закалённая сталь R C30 ISCAR
