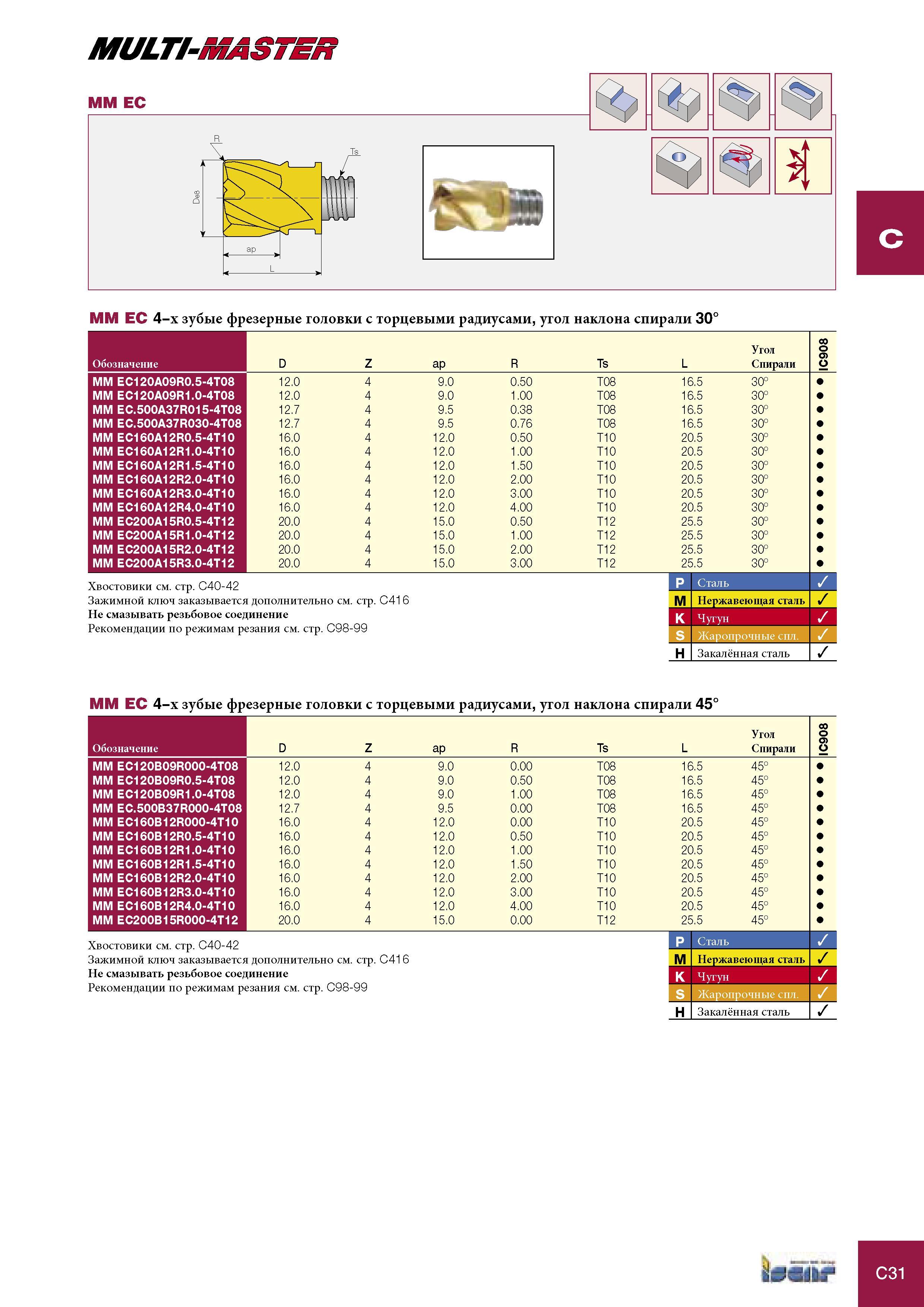

Четырехперые фрезерные твердосплавные головки Iscar с торцевыми радиусами и резьбовым разьемом для крепления MULTI-MASTER MM EC MM EC Изображение Основные те451 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.C31 |
|||||
Четырехперые фрезерные твердосплавные головки Iscar с торцевыми радиусами и резьбовым разьемом для крепления MULTI-MASTER MM EC MM EC Изображение Основные те Четырехперые фрезерные твердосплавные головки Iscar с торцевыми радиусами и резьбовым разьемом для крепления MULTI-MASTER MM EC MM EC Изображение Основные технические характеристики Угол наклона спирали 30° Обозначение D Z ap R Ts L Угол Спирали 8 0 9 IC MM EC120A09R0.5-4T08 12.0 4 9.0 0.50 T08 16.5 30° MM EC120A09R1.0-4T08 12.0 4 9.0 1.00 T08 16.5 30° MM EC.500A37R015-4T08 12.7 4 9.5 0.38 T08 16.5 30° MM EC.500A37R030-4T08 12.7 4 9.5 0.76 T08 16.5 30° MM EC160A12R0.5-4T10 16.0 4 12.0 0.50 T10 20.5 30° MM EC160A12R1.0-4T10 16.0 4 12.0 1.00 T10 20.5 30° MM EC160A12R1.5-4T10 16.0 4 12.0 1.50 T10 20.5 30° MM EC160A12R2.0-4T10 16.0 4 12.0 2.00 T10 20.5 30° MM EC160A12R3.0-4T10 16.0 4 12.0 3.00 T10 20.5 30° MM EC160A12R4.0-4T10 16.0 4 12.0 4.00 T10 20.5 30° MM EC200A15R0.5-4T12 20.0 4 15.0 0.50 T12 25.5 30° MM EC200A15R1.0-4T12 20.0 4 15.0 1.00 T12 25.5 30° MM EC200A15R2.0-4T12 20.0 4 15.0 2.00 T12 25.5 30° MM EC200A15R3.0-4T12 20.0 4 15.0 3.00 T12 25.5 30° Хвостовики см. стр. C40-42 Зажимной ключ заказывается дополнительно см. стр. C416 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. C98-99 P Сталь м Нержавеющая сталь \L K Чугун S Жаропрочные спл. Закалённая сталь \L R MM EC 4 -х зубые фрезерные головки с торцевыми радиусами, угол наклона спирали 45° Обозначение D Z ap R Ts L Угол Спирали 8 0 9 IC MM EC120B09R000-4T08 12.0 4 9.0 0.00 T08 16.5 45° MM EC120B09R0.5-4T08 12.0 4 9.0 0.50 T08 16.5 45° MM EC120B09R1.0-4T08 12.0 4 9.0 1.00 T08 16.5 45° MM EC.500B37R000-4T08 12.7 4 9.5 0.00 T08 16.5 45° MM EC160B12R000-4T10 16.0 4 12.0 0.00 T10 20.5 45° MM EC160B12R0.5-4T10 16.0 4 12.0 0.50 T10 20.5 45° MM EC160B12R1.0-4T10 16.0 4 12.0 1.00 T10 20.5 45° MM EC160B12R1.5-4T10 16.0 4 12.0 1.50 T10 20.5 45° MM EC160B12R2.0-4T10 16.0 4 12.0 2.00 T10 20.5 45° MM EC160B12R3.0-4T10 16.0 4 12.0 3.00 T10 20.5 45° MM EC160B12R4.0-4T10 16.0 4 12.0 4.00 T10 20.5 45° MM EC200B15R000-4T12 20.0 4 15.0 0.00 T12 25.5 45° Хвостовики см. стр. C40-42 Зажимной ключ заказывается дополнительно см. стр. C416 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. C98-99 P Сталь m1 Нержавеющая сталь K Чугун S Жаропрочные спл. IS Закалённая сталь is зим- C C31 |
|||||
