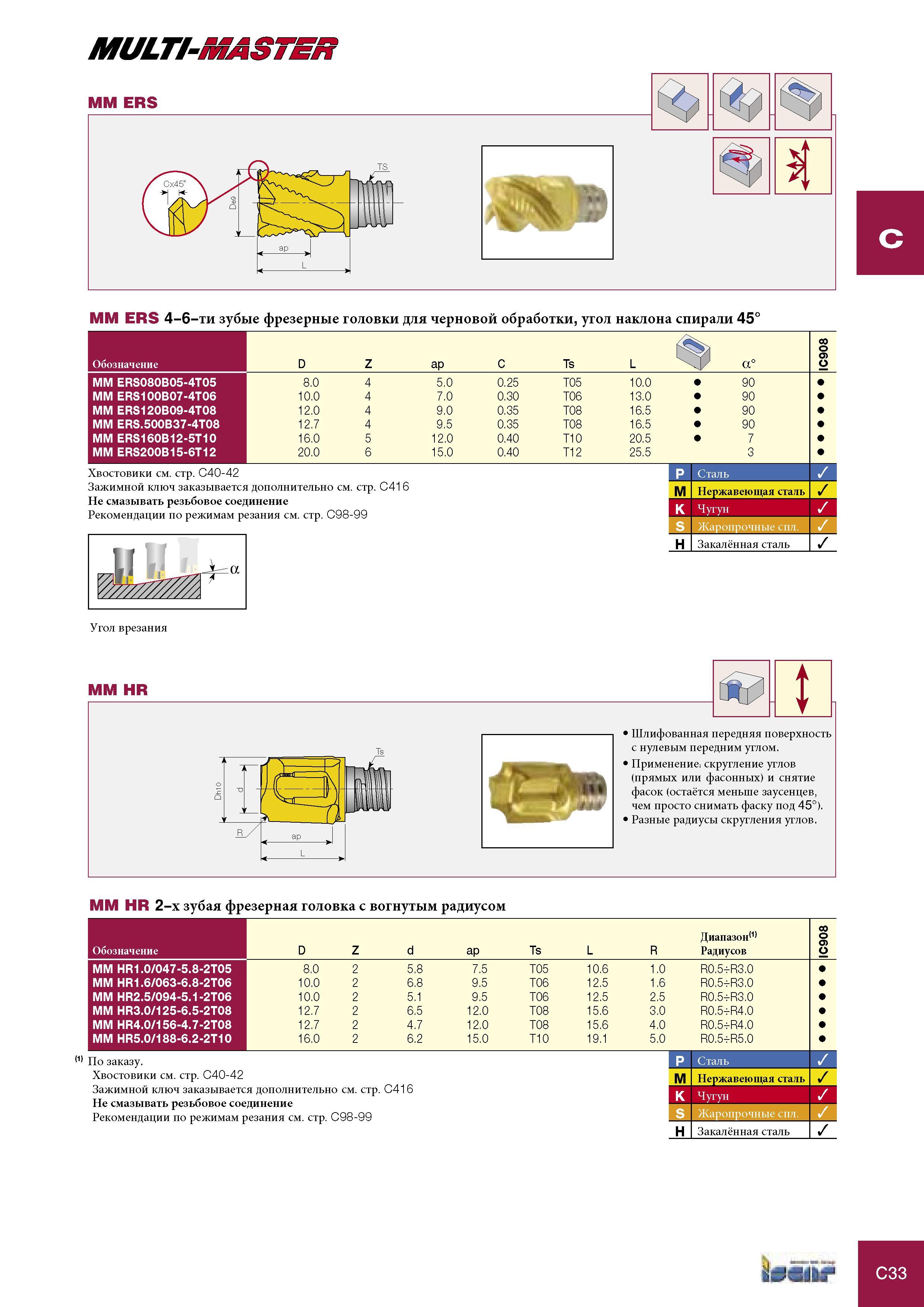

4-6 -ти зубые фрезерные головки Iscar для черновой обработки MULTI-MASTER MM ERS MM ERS угол наклона спирали 45° Обозначение D Z ap C Ts L а° 8 0 9 о MM ERS0

4-6 -ти зубые фрезерные головки Iscar для черновой обработки MULTI-MASTER MM ERS MM ERS угол наклона спирали 45° Обозначение D Z ap C Ts L а° 8 0 9 о MM ERS080B05-4T05 8.0 4 5.0 0.25 T05 10.0 90 MM ERS100B07-4T06 10.0 4 7.0 0.30 T06 13.0 90 MM ERS120B09-4T08 12.0 4 9.0 0.35 T08 16.5 90 MM ERS.500B37-4T08 12.7 4 9.5 0.35 T08 16.5 90 MM ERS160B12-5T10 16.0 5 12.0 0.40 T10 20.5 7 MM ERS200B15-6T12 20.0 6 15.0 0.40 T12 25.5 3 Хвостовики см. стр. C40-42 Зажимной ключ заказывается дополнительно см. стр. C416 Не смазывать резьбовое соединение Рекомендации по режимам резания см. стр. C98-99 P Сталь M1 Нержавеющая сталь K Чугун S Жаропрочные спл. IS Закалённая сталь MM HR Шлифованная передняя поверхность с нулевым передним углом. Применение скругление углов (прямых или фасонных) и снятие фасок (остаётся меньше заусенцев, чем просто снимать фаску под 45°). Разные радиусы скругления углов. MM HR 2-х зубая фрезерная головка с вогнутым радиусом Обозначение D Z d ap Ts L Диапазон111 R Радиусов 8 0 9 О MM HR1.0/047-5.8-2T05 8.0 2 5.8 7.5 T05 10.6 1.0 R0.5+R3.0 MM HR1.6/063-6.8-2T06 10.0 2 6.8 9.5 T06 12.5 1.6 R0.5+R3.0 MM HR2.5/094-5.1-2T06 10.0 2 5.1 9.5 T06 12.5 2.5 R0.5+R3.0 MM HR3.0/125-6.5-2T08 12.7 2 6.5 12.0 T08 15.6 3.0 R0.5+R4.0 MM HR4.0/156-4.7-2T08 12.7 2 4.7 12.0 T08 15.6 4.0 R0.5+R4.0 MM HR5.0/188-6.2-2T10 16.0 2 6.2 15.0 T10 19.1 5.0 R0.5+R5.0 По заказу. P Сталь Хвостовики см. стр. C40-42 M Нержавеющая сталь Зажимной ключ заказывается дополнительно см. стр. C416 Не смазывать резьбовое соединение K Чугун Рекомендации по режимам резания см. стр. C98-99 S Жаропрочные спл. H 1 Закалённая сталь \Г Ьишр C C33
