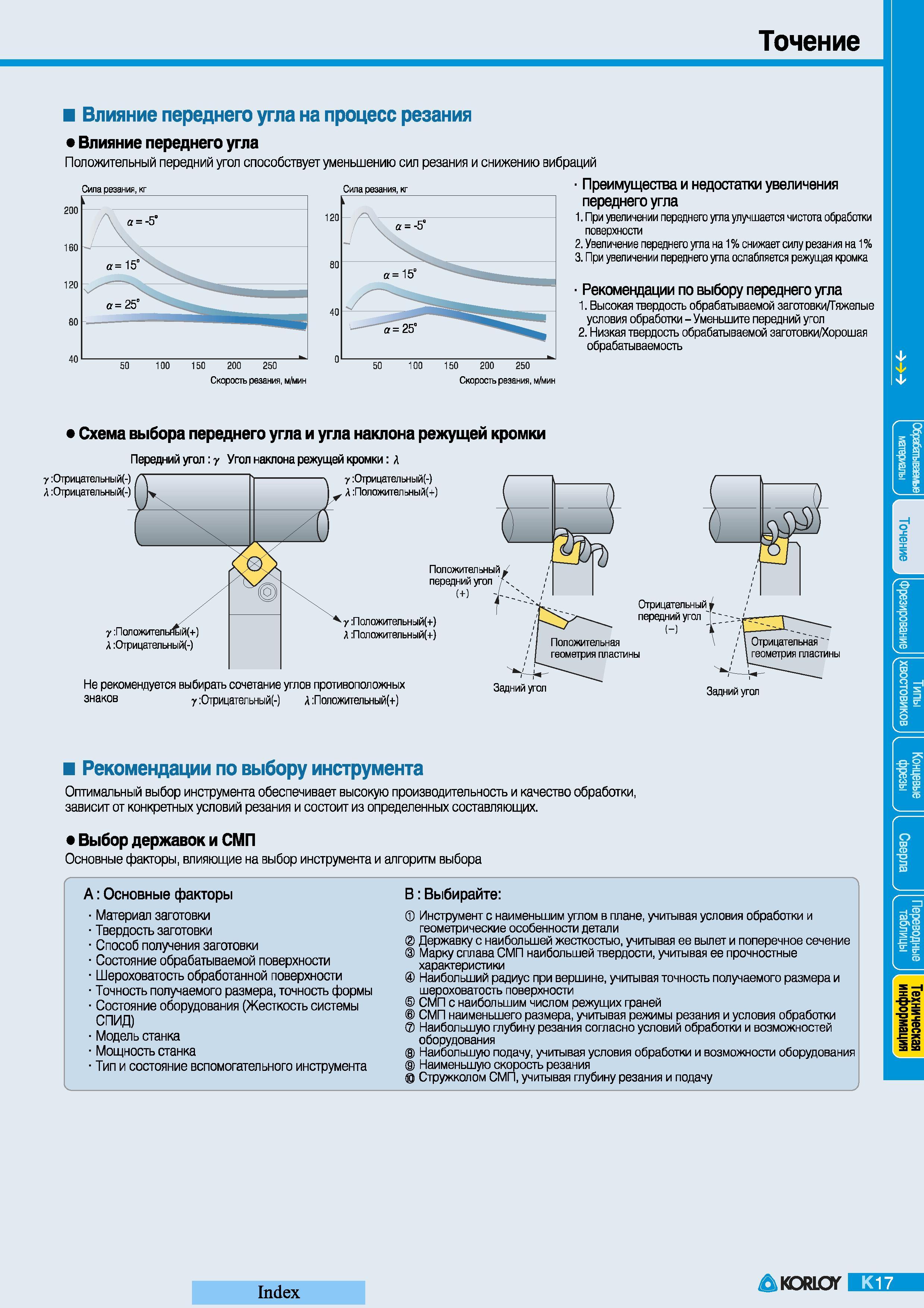

Токарное дело Наглядная графическая схема правильного выбора переднего угла и угла наклона режущей кромки токарного стандартного резца Рекомендации по выбору металлорежущего инструмента для точения Оптимальный выбор инструмента обеспечивает высокую производительность и качество обработки зависит от конкретных условий резания и состоит из определенных составляющих. Выбор державок и СМП Основные факторы влияющие на выбор инструмента и алгоритм выбора А Основные факторы Материал заготовки Твердость заготовки Способ получения заготовки Состояние обрабатываемой поверхности Шероховатость обработанной поверхности Точность получаемого размера точность формы Состояние оборудования (Жесткость системы СПИД) Модель станка Мощность станка Тип и состояние вспомогательного инструмента В Выбирайте Инструмент с наименьшим углом в плане учитывая условия обработки и геометрические особенности детали Державку с наибольшей жесткостью учитывая ее вылет и поперечное сечение Марку сплава СМП наибольшей твердости учитывая ее прочностные характеристики Наибольший радиус при вершине учитывая точность получаемого размера и шероховатость поверхности СМП с наибольшим числом режущих граней СМП наименьшего размера учитывая режимы резания и условия обработки Наибольшую глубину резания согласно условий обработки и возможностей оборудования Наибольшую подачу учитывая условия обработки и возможности оборудования Наименьшую скорость резания Стружколом СМП учитывая глубину резания и подачу Index Влияние переднего угла на процесс резания Влияние переднего угла Положительный передний угол способствует уменьшению сил резания и снижению вибраций Сила резания кг Сила резания кг Преимущества и недостатки увеличения переднего угла 1. При увеличении переднего угла улучшается чистота обработки поверхностм 2. Увеличение переднего угла на 1% снижает силу резания на 1% 3. При увеличении переднего угла ослабляется режущая кромка Рекомендации по выбору переднего угла 1. Высокая твердость обрабатываемой заготовки Тяжелые условия обработки - Уменьшите передний угол 2. Низкая твердость обрабатываемой заготовки Хорошая обрабатываемость Передний угол у Угол наклона режущей кромки А
