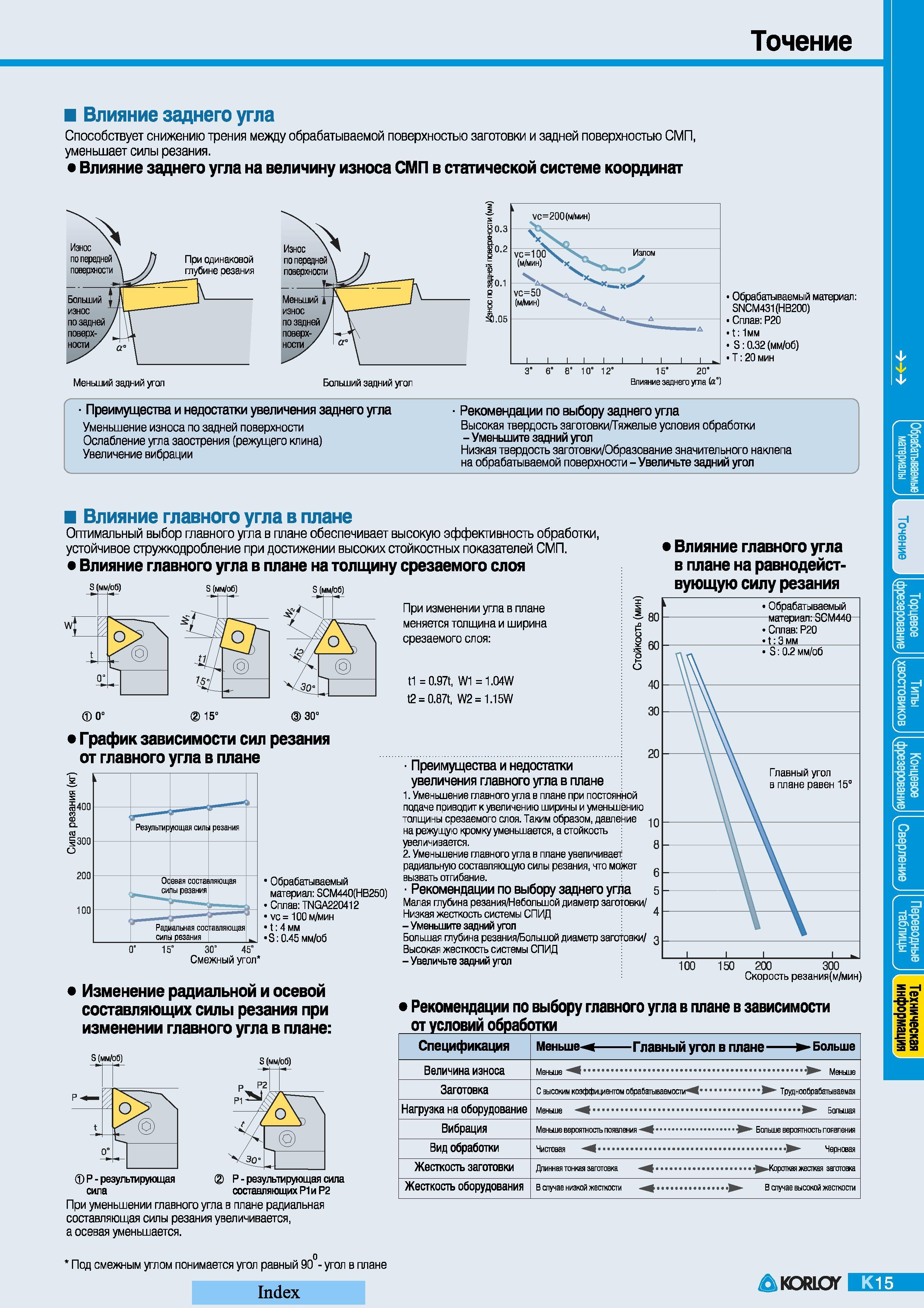

Влияние заднего угла токарного резца на процесс металлообработки Способствует снижению трения между обрабатываемой поверхностью заготовки и задней поверхностью сменной режущей пластины Уменьшает силы резания. Влияние заднего угла на величину износа СМП в статической системе координат Меньший задний угол Обрабатываемый материал SNCM431 (НВ200) Сплав Р20 t 1мм S 0.32 (мм/об) Т 20 мин Влияние заднего угла (я) Преимущества и недостатки увеличения заднего угла Уменьшение износа по задней поверхности Ослабление угла заострения (режущего клина) Увеличение вибрации Рекомендации по выбору заднего угла Высокая твердость заготовкиЯяжелые условия обработки - Уменьшите задний угол Низкая твердость заготовки Образование значительного наклепа на обрабатываемой поверхности - Увеличьте задний угол Влияние главного угла в плане Оптимальный выбор главного угла в плане обеспечивает высокую эффективность обработки устойчивое стружкодробление при достижении высоких стойкостных показателей СМП. Влияние главного угла в плане на толщину срезаемого слоя S (мм/об) S (мм/об) 15" 30 рафик зависимости сил резания от главного угла в плане S400 300 О 200 100 Результир угащая силь резания Ос СИ евая состйе пы резания шяющая 1- Рад силь альная сос резания тавляющая 30 45 Смежный угол Изменение радиальной и осевой составляющих силы резания при изменении главного угла в плане S (мм/об) S (мм/об) Р - результирующая сила (D Р - результирующая сила составляющих Р1 и Р2 При уменьшении главного угла в плане радиальная составляющая силы резания увеличивается а осевая уменьшается. Влияние главного угла в плане на равнодействующую силу резания При изменении угла в плане меняется толщина и ширина срезаемого слоя t1 0.97t W1 1.04W t2 0.87t W2 1.15W Обрабатываемый материал SCM440(HB250) Сплав TNGA220412 vc 100 мин t 4 мм S 0.45 мм/об Преимущества и недостатки увеличения главного угла в плане 1. Уменьшение главного угла в плане при постоянной подаче приводит увеличению ширины и уменьшению толщины срезаемого слоя. Таким образом давление -jq на режущую кромку уменьшается а стойкость увеличивается. g 2. Уменьшение главного угла в плане увеличивает радиальную составляющую силы резания что может вызвать отгибание. - Рекомендации по выбору заднего угла 5 Малая глубина резания Небольшой диаметр заготовки Низкая жесткость системы СПИД 4 -Уменьшите задний угол Большая глубина резания Болыиой диаметр заготовки g Высокая жесткость системы СПИД - Увеличьте задний угол 100 150 200 300 Скорость резания( м/мин ) Рекомендации по выбору главного угла в плане в зависимости Спецификация Меньше Главный угол в плане Больше Величина износа Заготовка С высоким коэффициентом обрабатываемости '" Нагрузка на оборудование Вибрация Меньше вероя-тостъ появления Вид обработки Жесткость заготовки Жесткость оборудования В случае высокой жесткости Под смежным углом понимается угол равный 90 - угол в плане Index При одинаковой резания по передней поверхности Больший износ по задней поверхности Точение
