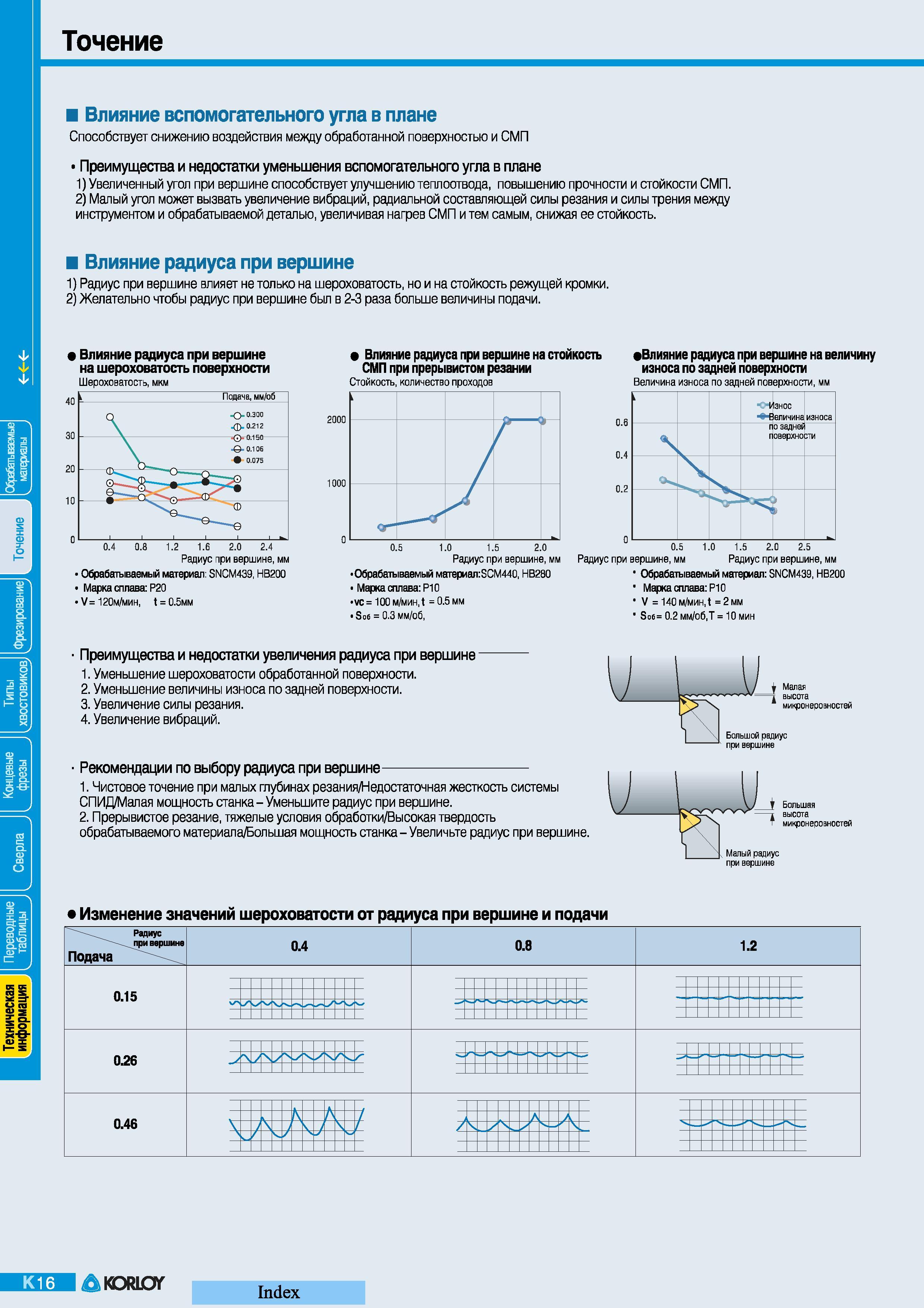

Теория токарной обработки на металлообрабатывающих станках Влияние радиуса при вершине сменной режущей пластины на стойкость инструмента при прерывистом резании Стойкость Количество проходов Влияние радиуса при вершине на величину износа по задней поверхности Величина износа по задней поверхности им Преимущества и недостатки увеличения радиуса при вершине 1. Уменьшение шероховатости обработанной поверхности. 2. Уменьшение величины износа по задней поверхности. 3. Увеличение силы резания. 4. Увеличение вибраций. Рекомендации по выбору радиуса при вершине - 1. Чистовое точение при малых глубинах резания Недостаточная жесткость системы СПИД Малая мощность станка-Уменьшите радиус при вершине. 2. Прерывистое резание тяжелые условия обработки Высокая твердость обрабатываемого материала Большая мощность станка-Увеличьте радиус при вершине. Index Н -е-Е ЭНОС еличина износа о задней оверхно УТИ V Радиус при вершине мы Радиус при вершине мы Обрабатываемый материал SNCM439 НВ200 Марка сплава Р10 V 140 мин t 2 мм Soe 0.2 мм/обТ 10 мин Влияние радиуса при вершине на шероховатость поверхности Шероховатость мкм Подача мм/об 0.4 0.8 1.2 1.6 2.0 2.4 Радиус при вершине мм Обрабатываемый материал SNCM439 НВ200 Марка сплава Р20 V120m mhh t 0.5мм 0.5 1.0 1.5 2.0 Радиус при вершине мм Обрабатываемый материал:ЗСМ440 НВ280 Марка сплава Р10 vc 100 мин t 0.5 мм Soe 0.3 мм/об Точение Влияние вспомогательного угла в плане Способствует снижению воздействия между обработанной поверхностью и СМП Преимущества и недостатки уменьшения вспомогательного угла в плане 1) Увеличенный угол при вершине способствует улучшению теплоотвода повышению прочности и стойкости СМП. 2) Малый угол может вызвать увеличение вибраций радиальной составляющей силы резания и силы трения между инструментом и обрабатываемой деталью увеличивая нагрев СМП и тем самым снижая ее стойкость. Влияние радиуса при вершине 1) Радиус при вершине влияет не только на шероховатость но и на стойкость режущей кромки. 2) Желательно чтобы радиус при вершине был в 2-3 раза больше величины подачи.
