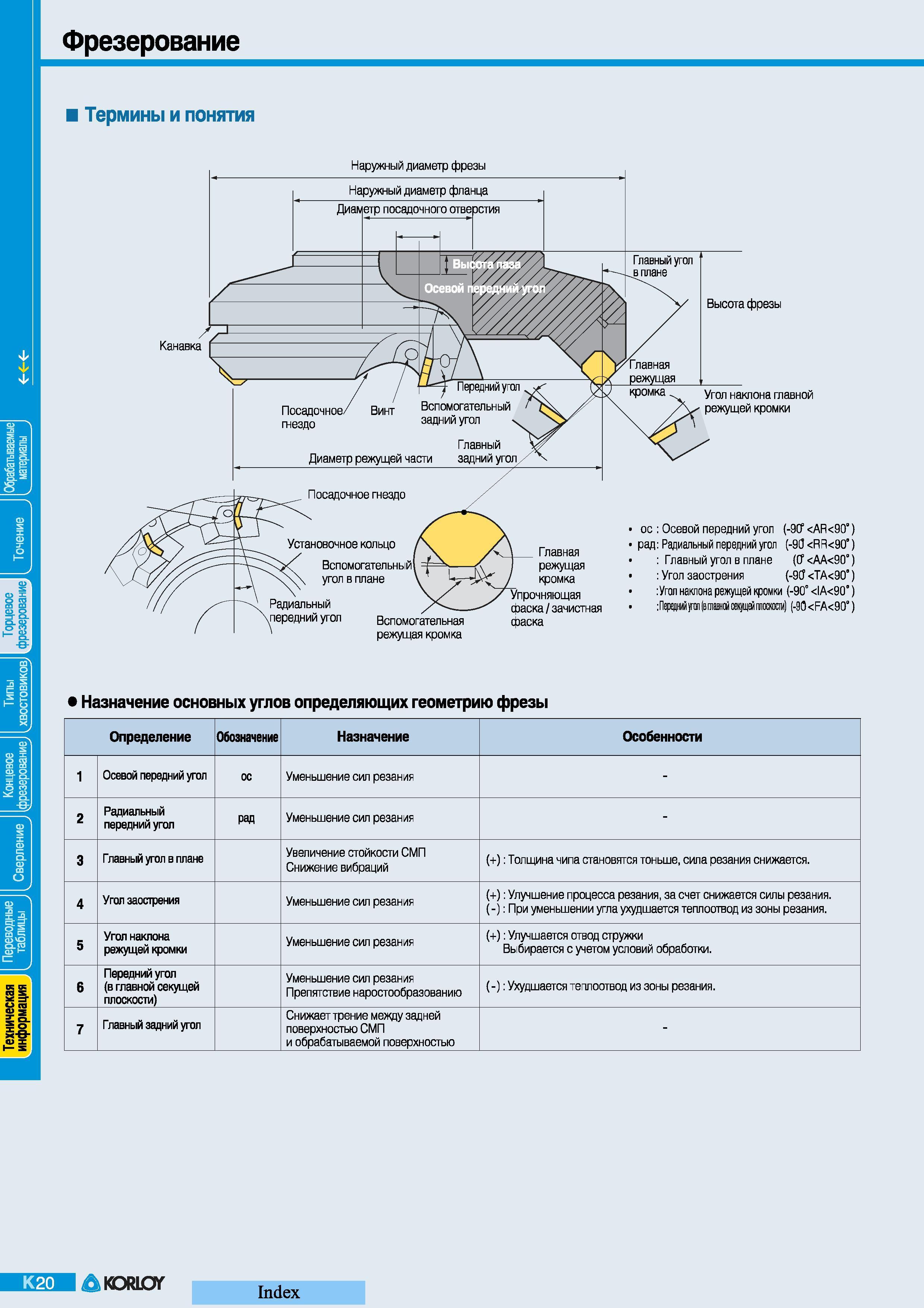

Фрезерное дело Основные геометрические параметры торцевой фрезы с режущими сменными пластинами Термины и понятия Назначение основных углов определяющих геометрию сборной фрезы Определение Обозначение Назначение Особенности Осевой передний угол ос Уменьшение сил резания - 2 Радиальный передний угол рад Уменьшение сил резания - Главный угол в плане Увеличение стойкости СМП Снижение вибраций (+) Толщина чипа становятся тоньше сила резания снижается. 4 Угол заострения Уменьшение сил резания (+) Улучшение процесса резания за счет снижается силы резания. (-) При уменьшении угла ухудшается теплоотвод из зоны резания. 5 Угол наклона режущей кромки Уменьшение сил резания (+) Улучшается отвод стружки Выбирается с учетом условий обработки. 6 Передний угол (в главной секущей плоскости) Уменьшение сил резания Препятствие наростообразованию (-) Ухудшается теплоотвод из зоны резания. 7 Главный задний угол Снижает трение меходу задней поверхностью СМП и обрабатываемой поверхностью - Index Высота паза L Осевой передний угол Главная режущая кромка Диаметр посадочного отверстия Канавка Передний угол. Посадочное Винт Вспомогательный тездо задний угол Главный Диаметр режущей части задний угол Главный угол в плане Высота фрезы Угол наклона главной режущей кромки Наружный диаметр фрезы Наружный диаметр фланца Посадочное гнездо Установочное кольцо Вспомогательный угол в плане Радиальный угол Вспомогательная режущая кромка Главная режущая кромка Упрочняющая фаска зачистная фаска ос Осевой передний угол (-9ff AR90") рад Радиальный передний угол (-90 RR90) Главный угол в плане (O АА90) Угол заострения (-90 ТА90) Угол наклона режущей кромки (-90 1А90) Передний угол (в главной секущей плоскости) (-90FA90)
