Токарная обработка радиальных и аксиальных канавок режущим инструментом Pramet Технологические возможности Общая схема последовательности точения обработка366 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.365 |
|||||

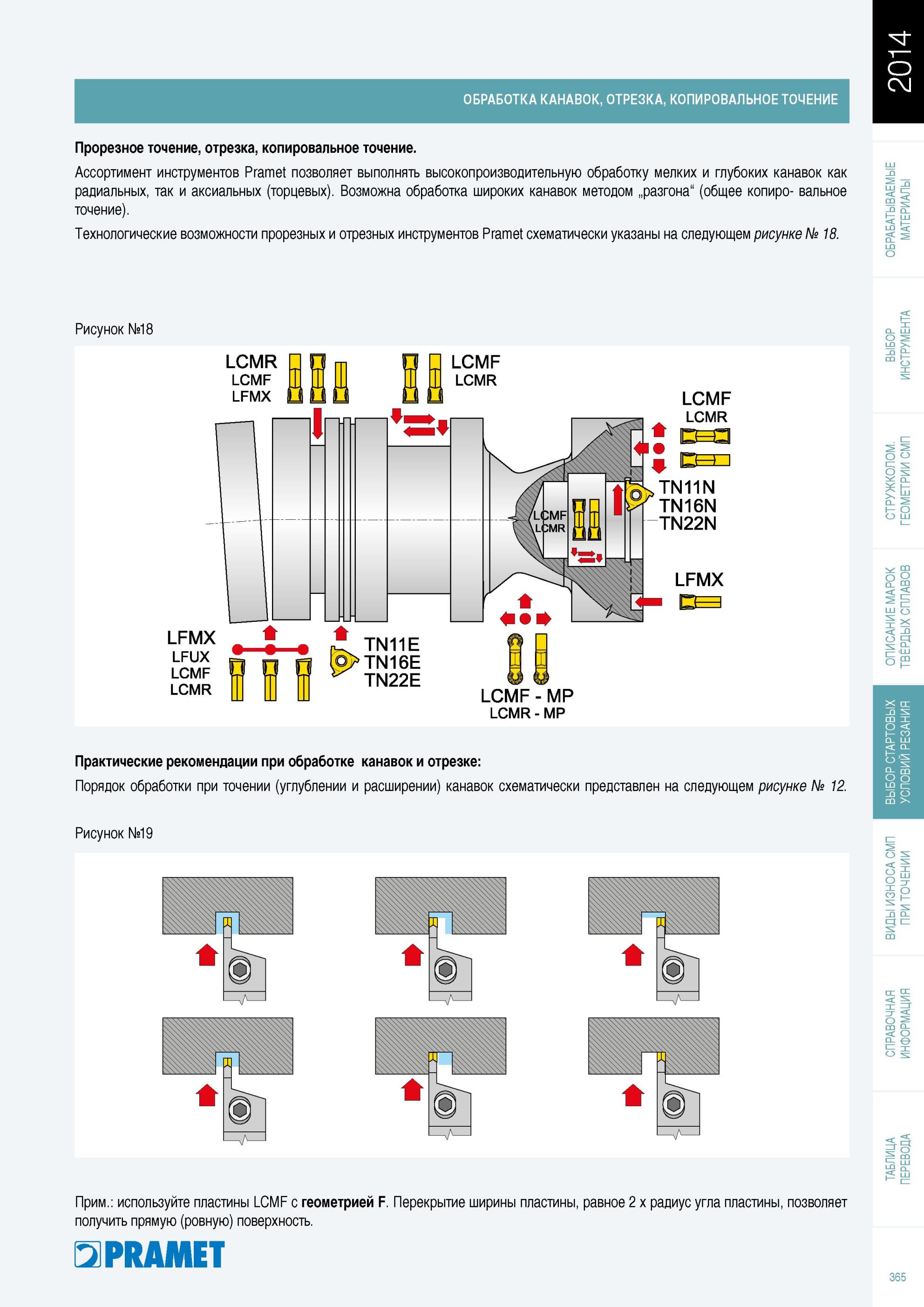

Токарная обработка радиальных и аксиальных канавок режущим инструментом Pramet Технологические возможности Общая схема последовательности точения обработка Токарная обработка радиальных и аксиальных канавок режущим инструментом Pramet Технологические возможности Общая схема последовательности точения обработка канавок, отрезка, копировальное точение 'хГ о C\J Прорезное точение, отрезка, копировальное точение. Ассортимент инструментов Pramet позволяет выполнять высокопроизводительную обработку мелких и глубоких канавок как радиальных, так и аксиальных (торцевых Возможна обработка широких канавок методом „разгона" (общее копиро- вальное точение Технологические возможности прорезных и отрезных инструментов Pramet схематически указаны на следующем рисунке № 18. Рисунок №18 LCMR LCMF LFMX LFMX LFUX LCMF LCMR LCMF LCMR D=n TN11N TN16N TN22N LFMX TN11E TN16E TN22E LCMF-MP LCMR MP Практические рекомендации при обработке канавок и отрезке Порядок обработки при точении (углублении и расширении канавок схематически представлен на следующем рисунке № 12. Рисунок №19 Прим. используйте пластины LCMF с геометрией F. Перекрытие ширины пластины, равное 2 х радиус угла пластины, позволяет получить прямую (ровную поверхность. PRAMET 365 |
|||||
