Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||
|
365 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.364 |
|||||

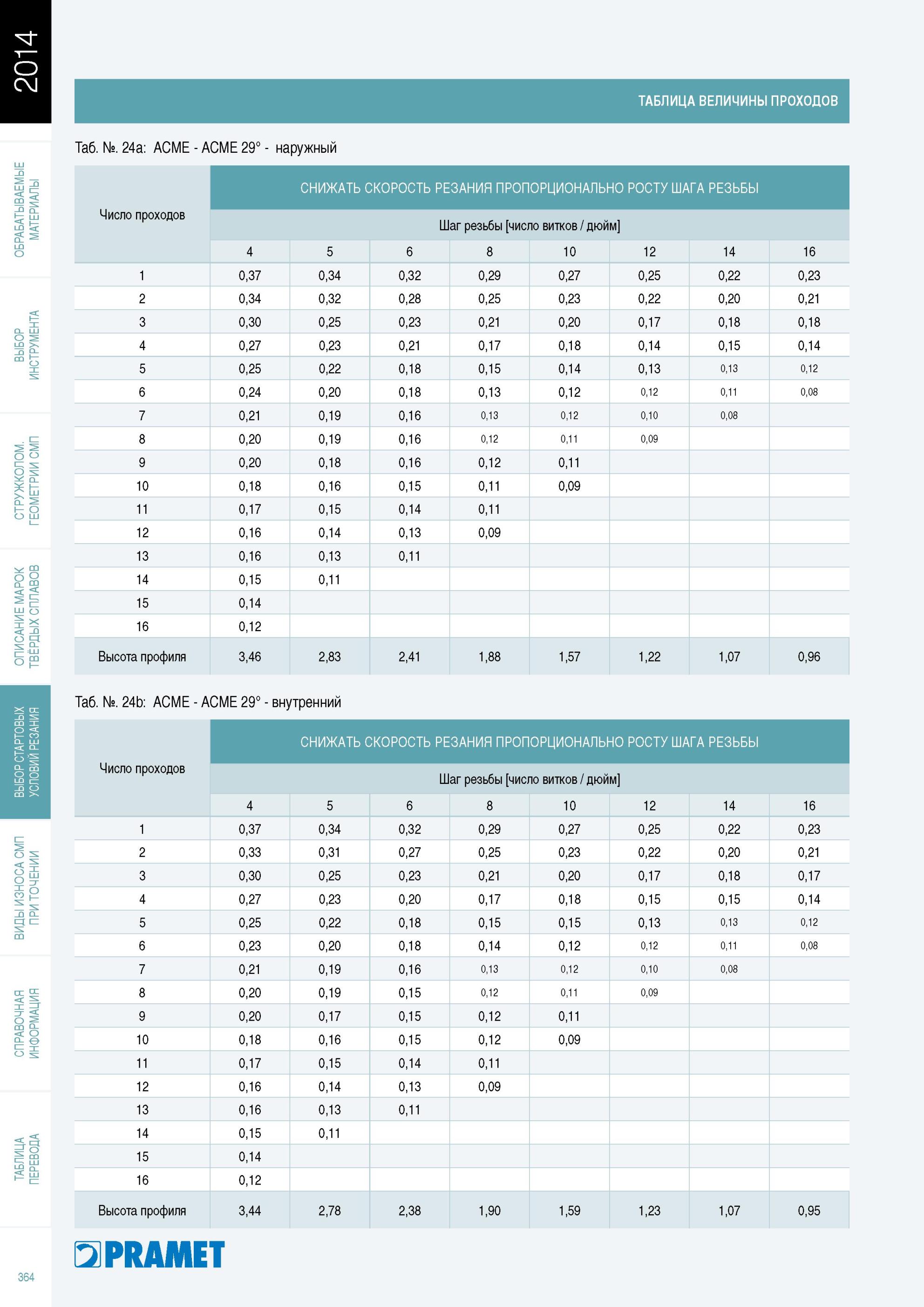

Рекомендации чешского производителя режущего инструмента Pramet СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Число проходов Шаг резьбы [числоРекомендации чешского производителя режущего инструмента Pramet СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Число проходов Шаг резьбы [число витков / дюйм] 4 5 6 8 10 12 14 16 1 0,37 0,34 0,32 0,29 0,27 0,25 0,22 0,23 2 0,34 0,32 0,28 0,25 0,23 0,22 0,20 0,21 3 0,30 0,25 0,23 0,21 0,20 0,17 0,18 0,18 4 0,27 0,23 0,21 0,17 0,18 0,14 0,15 0,14 5 0,25 0,22 0,18 0,15 0,14 0,13 0,13 0,12 6 0,24 0,20 0,18 0,13 0,12 0,12 0,11 0,08 7 0,21 0,19 0,16 0,13 0,12 0,10 0,08 8 0,20 0,19 0,16 0,12 0,11 0,09 9 0,20 0,18 0,16 0,12 0,11 10 0,18 0,16 0,15 0,11 0,09 11 0,17 0,15 0,14 0,11 12 0,16 0,14 0,13 0,09 13 0,16 0,13 0,11 14 0,15 0,11 15 0,14 16 0,12 Высота профиля 3,46 2,83 2,41 1,88 1,57 1,22 1,07 0,96 Таб. №. 24b ACME ACME 29° внутренний СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Число проходов Шаг резьбы [число витков / дюйм] 4 5 6 8 10 12 14 16 1 0,37 0,34 0,32 0,29 0,27 0,25 0,22 0,23 2 0,33 0,31 0,27 0,25 0,23 0,22 0,20 0,21 3 0,30 0,25 0,23 0,21 0,20 0,17 0,18 0,17 4 0,27 0,23 0,20 0,17 0,18 0,15 0,15 0,14 5 0,25 0,22 0,18 0,15 0,15 0,13 0,13 0,12 6 0,23 0,20 0,18 0,14 0,12 0,12 0,11 0,08 7 0,21 0,19 0,16 0,13 0,12 0,10 0,08 8 0,20 0,19 0,15 0,12 0,11 0,09 9 0,20 0,17 0,15 0,12 0,11 10 0,18 0,16 0,15 0,12 0,09 11 0,17 0,15 0,14 0,11 12 0,16 0,14 0,13 0,09 13 0,16 0,13 0,11 14 0,15 0,11 15 0,14 16 0,12 Высота профиля 3,44 2,78 2,38 1,90 1,59 1,23 1,07 0,95 Pramet 364 таблица величины проходов Таб. №. 24а ACME ACME 29° наружный |
|||||
