Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||
|
362 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.361 |
|||||

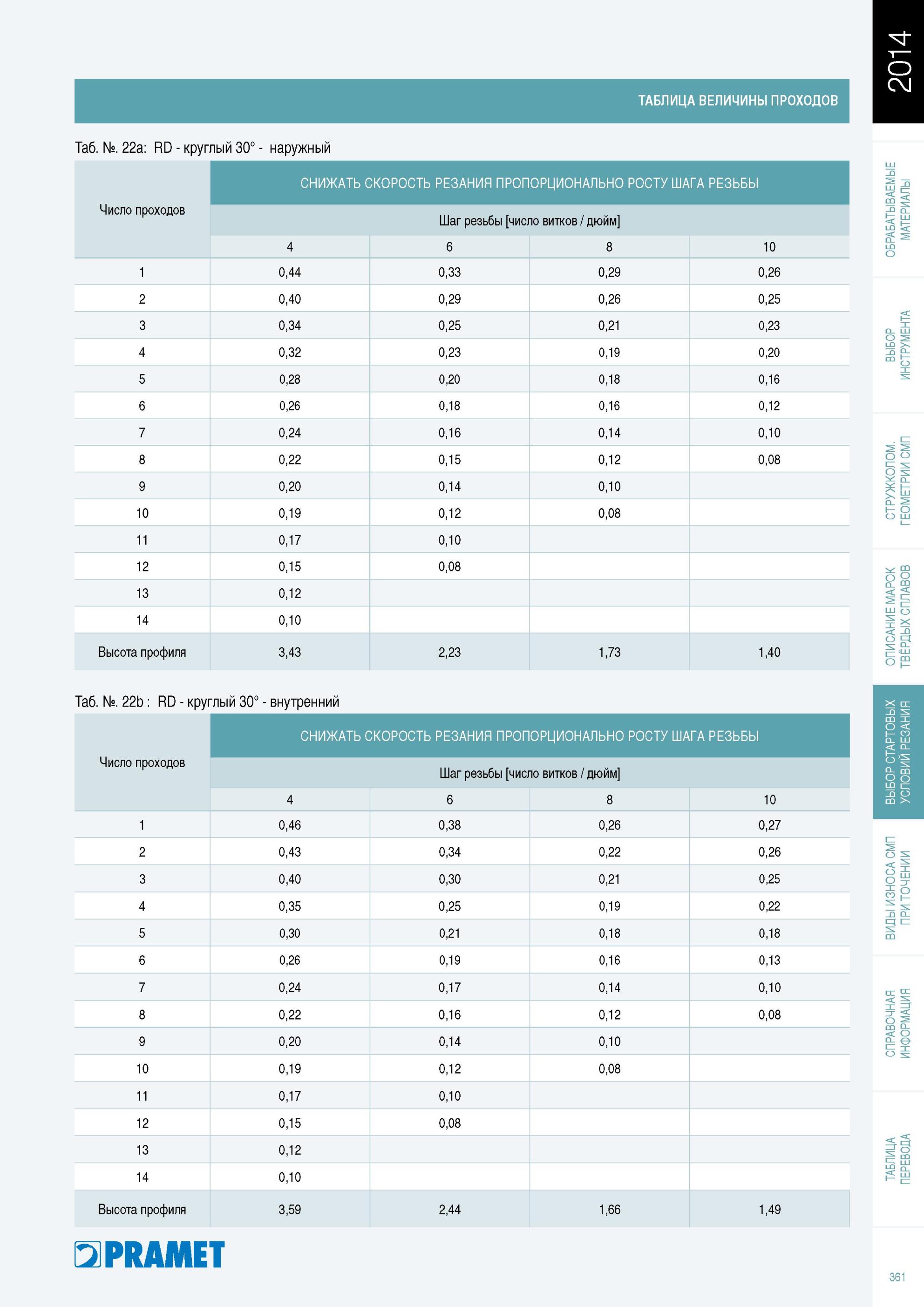

Механическая обработка наружной и внутренней круглой резьбы токарным инструментом Pramet со сменными режущими многогранными пластинами Таблица величины проМеханическая обработка наружной и внутренней круглой резьбы токарным инструментом Pramet со сменными режущими многогранными пластинами Таблица величины проходов RD круглый 30° наружный СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Число проходов Шаг резьбы [число витков / дюйм] 4 6 8 10 1 0,44 0,33 0,29 0,26 2 0,40 0,29 0,26 0,25 3 0,34 0,25 0,21 0,23 4 0,32 0,23 0,19 0,20 5 0,28 0,20 0,18 0,16 6 0,26 0,18 0,16 0,12 7 0,24 0,16 0,14 0,10 8 0,22 0,15 0,12 0,08 9 0,20 0,14 0,10 10 0,19 0,12 0,08 11 0,17 0,10 12 0,15 0,08 13 0,12 14 0,10 Высота профиля 3,43 2,23 1,73 1,40 Таб. №. 22b RD круглый 30° внутренний СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ Число проходов Шаг резьбы [число витков / дюйм] 4 6 8 10 1 0,46 0,38 0,26 0,27 2 0,43 0,34 0,22 0,26 3 0,40 0,30 0,21 0,25 4 0,35 0,25 0,19 0,22 5 0,30 0,21 0,18 0,18 6 0,26 0,19 0,16 0,13 7 0,24 0,17 0,14 0,10 8 0,22 0,16 0,12 0,08 9 0,20 0,14 0,10 10 0,19 0,12 0,08 11 0,17 0,10 12 0,15 0,08 13 0,12 14 0,10 Высота профиля 3,59 2,44 1,66 1,49 Pramet 361 |
|||||
