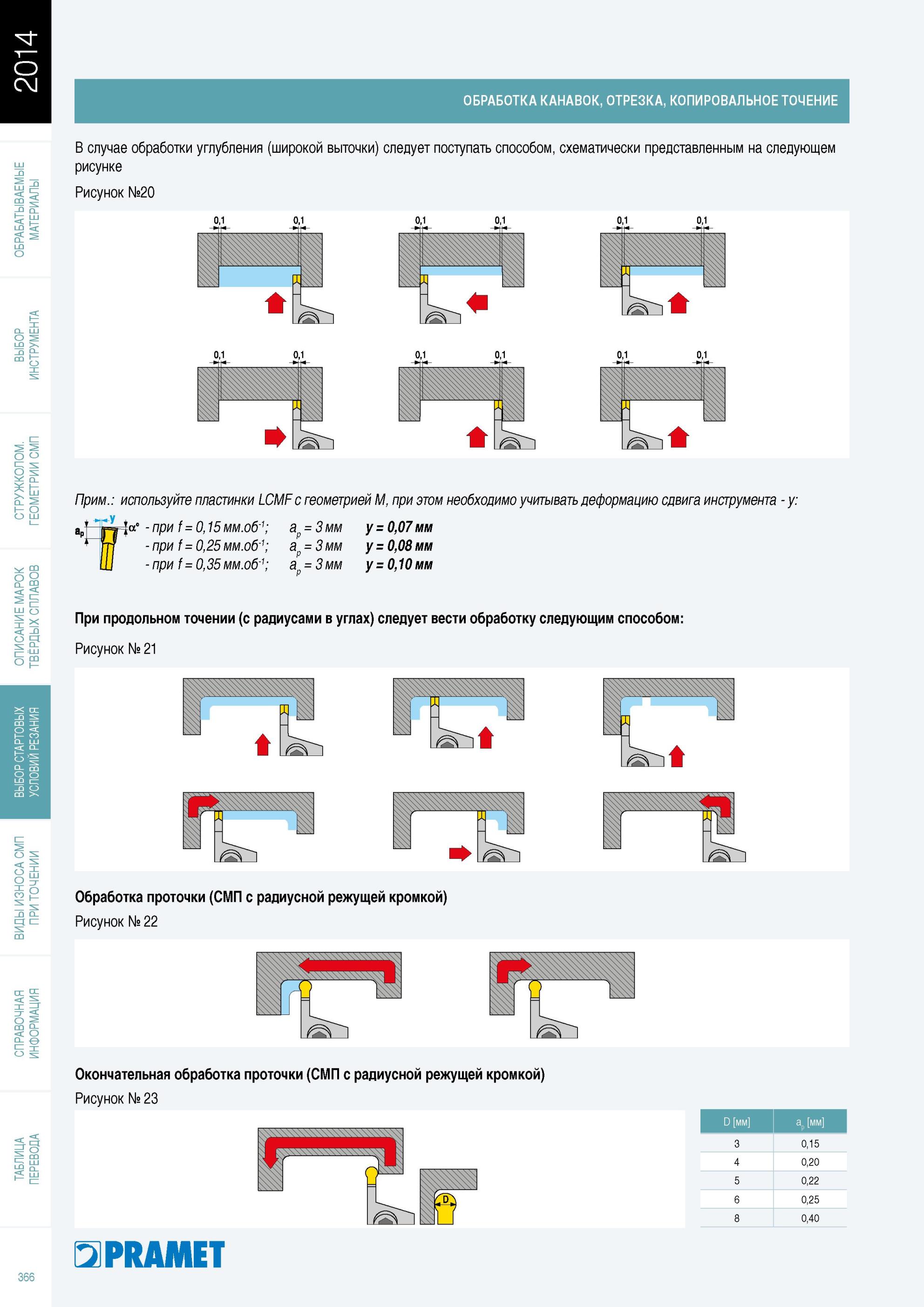

Точение канавок на токарном металлорежущем оборудовании Рекомендации Pramet по последовательности механической обработки широких выточек прорезными резцами обработка канавок, отрезка, копировальное точение В случае обработки углубления (широкой выточки следует поступать способом, схематически представленным на следующем рисунке Рисунок №20 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 1 1 I Прим. используйте пластинки LCMFс геометрией М, при этом необходимо учитывать деформацию сдвига инструмента у а° при f = 0,15 мм.об-1 при f = 0,25 мм.об-1 при f = 0,35 мм.об-1 ар = 3 мм у = 0,07 мм ар = 3 мм у = 0,08 мм a = 3 мм у = 0,10 мм При продольном точении (с радиусами в углах следует вести обработку следующим способом Рисунок № 21 bfTF обработка проточки (СМП с радиусной режущей кромкой Рисунок № 22 окончательная обработка проточки (СМП с радиусной режущей кромкой Рисунок № 23 D [мм] ap [мм] 3 0,15 4 0,20 5 0,22 6 0,25 8 0,40 PRAMET 366
