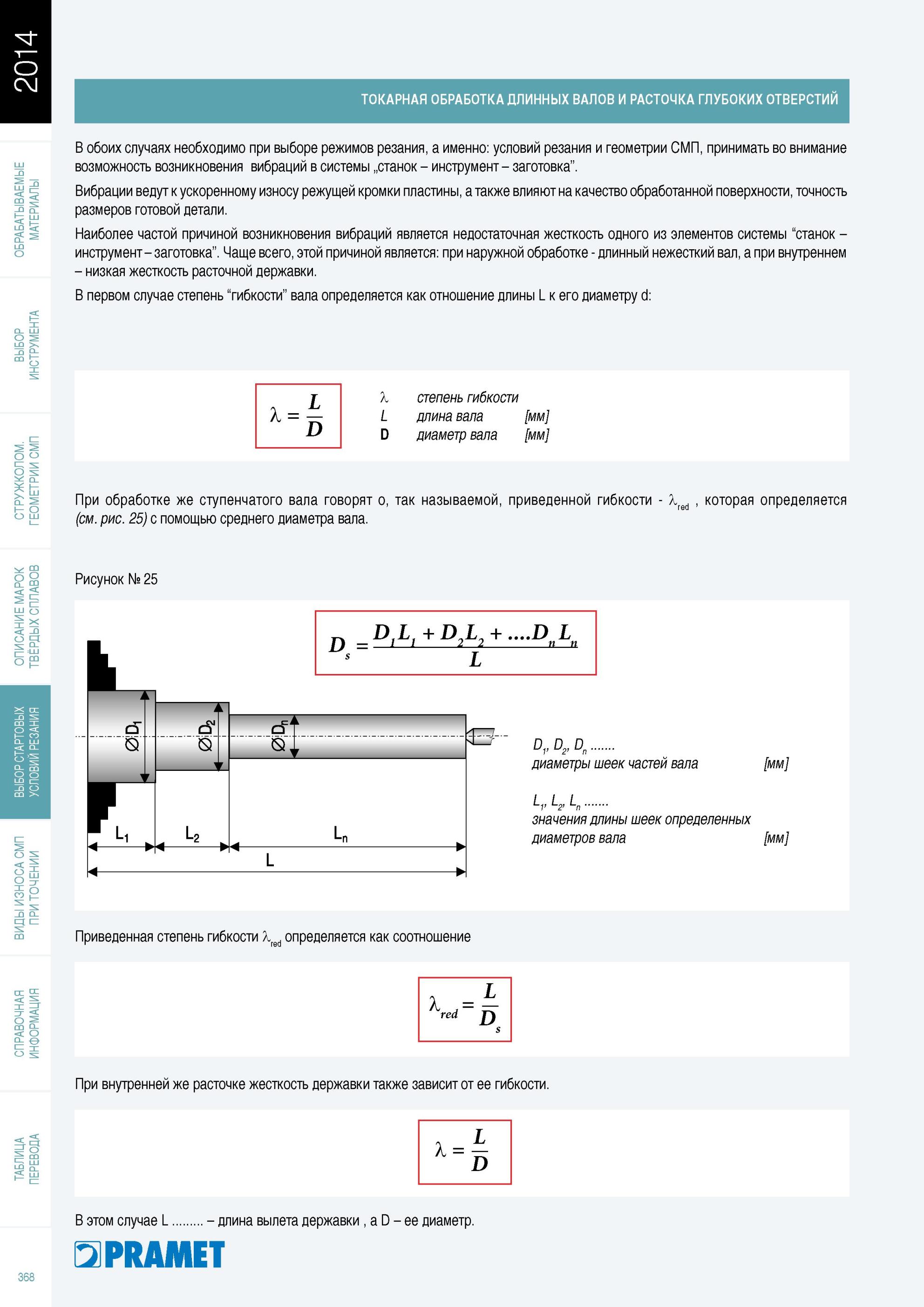

Токарная обработка длинных деталей на металлорежущих станках Возникновение вибраций во время точения Жесткость системы Станок Инструмент Заготовка СПИД токарная обработка длинных валов и расточка глубоких отверстий В обоих случаях необходимо при выборе режимов резания, а именно условий резания и геометрии СМП, принимать во внимание возможность возникновения вибраций в системы „станок инструмент заготовка”. Вибрации ведут к ускоренному износу режущей кромки пластины, а также влияют на качество обработанной поверхности, точность размеров готовой детали. Наиболее частой причиной возникновения вибраций является недостаточная жесткость одного из элементов системы “станок -инструмент заготовка”. Чаще всего, этой причиной является при наружной обработке длинный нежесткий вал, а при внутреннем низкая жесткость расточной державки. В первом случае степень “гибкости” вала определяется как отношение длины L к его диаметру d L X степень гибкости X = L длина вала [мм] D D диаметр вала [мм] При обработке же ступенчатого вала говорят о, так называемой, приведенной гибкости Xred которая определяется (см. рис. 25 с помощью среднего диаметра вала. Рисунок № 25 n D7 L + D2L2 + .D L D = l l 2 2 n n s L tSf is N 12 И cF "isr o- Dv % Dn диаметры шеек частей вала [мм] Ln значения длины шеек определенных диаметров вала [мм] Приведенная степень гибкости X d определяется как соотношение При внутренней же расточке жесткость державки также зависит от ее гибкости. 368 В этом случае L длина вылета державки а D ее диаметр. PRAMET
