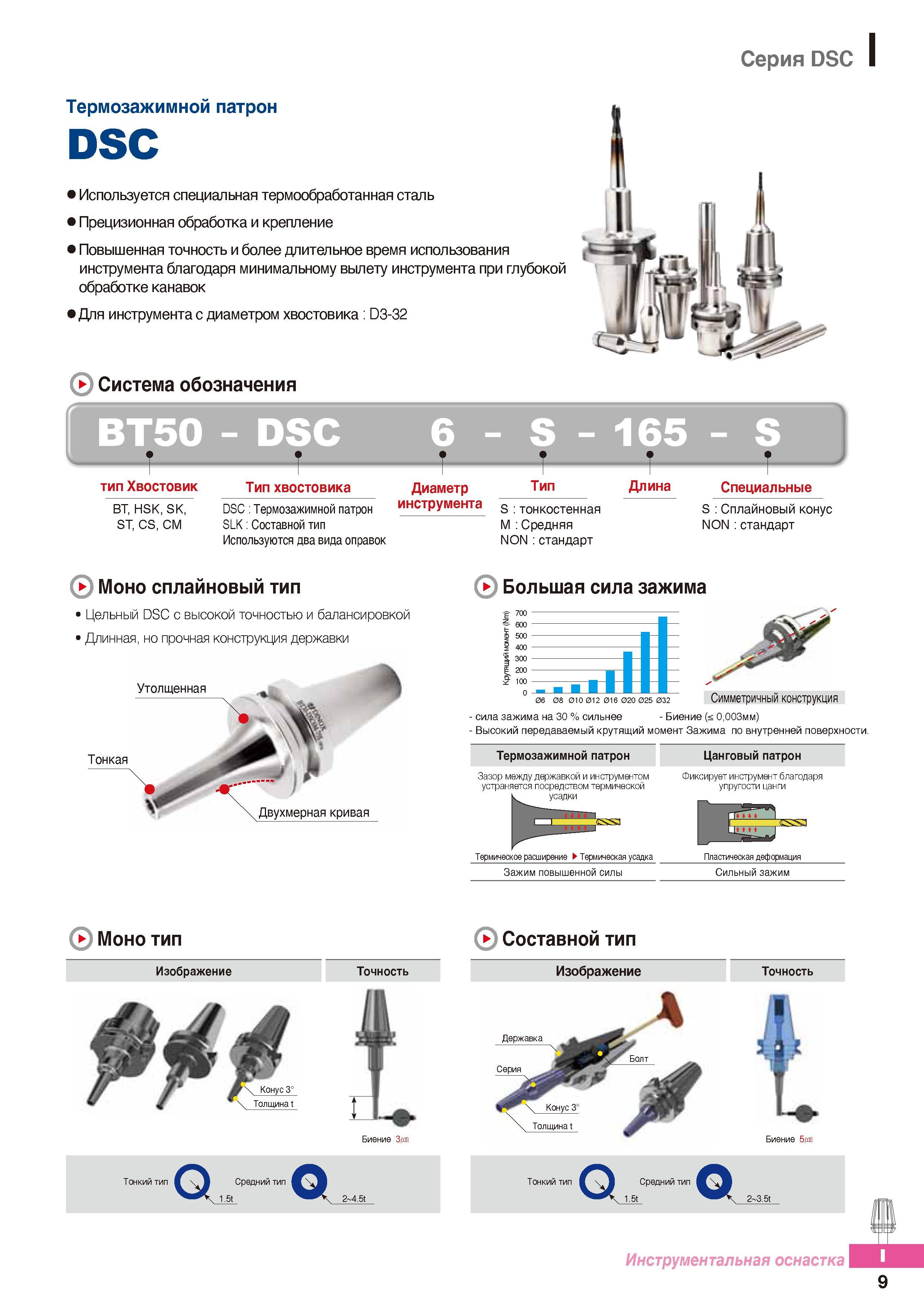

Термозажимной шпиндельный патрон Korloy DSC Используется специальная термообработанная сталь Прецизионная обработка и крепление Повышенная точность _ и более длительное время использования инструмента благодаря минимальному вылету инструмента при глубокой обработке канавок Для инструмента с диаметром хвостовика D3-32 Система обозначения ВТ50 - DSC 6 - S - 165 - S тип Хвостовик ВТ, HSK, SK, ST, CS, см Тип хвостовика DSC: Термозажимной патрон SLK: Составной тип Используются два вида оправок Диаметр инструмента Тип S :тонкостенная М Средняя NON стандарт Длина Специальные S Сплайновый конус NON стандарт \ Моно сплайновый тип Цельный DSC с высокой точностью и балансировкой Длинная, но прочная конструкция державки Большая сила зажима -£ 700 600 I 500 400 300 200 100 о -ill 06 08 010 012 016 020 025 032 Симметричный конструкция - сила зажима на 30 % сильнее - Биение (< 0,003мм) - Высокий передаваемый крутящий момент Зажима по внутренней поверхности. Термозажимной патрон Зазор между державкой и инструментом устраняется посредством термической усадки Цанговый патрон Фиксирует инструмент благодаря упругости цанги Термическое расширение Термическая усадка Пластическая деформация Зажим повышенной силы Сильный зажим ( Монотип G Составной тип Изображение Точность Изображение Точность Биение 3т Биение 5т \ Среднийтип 1-5t \ Среднийтип 1.5t Инструментальная оснастка Серия DSC
