Гидравлический зажимной патрон Korloy серии DHE идеально подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей Каталог KORLOY 2016 Инструмент и оснастка Стр. I6 0923 RUS Lab2u

Обновлено 2020-02-15 07:03:22

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

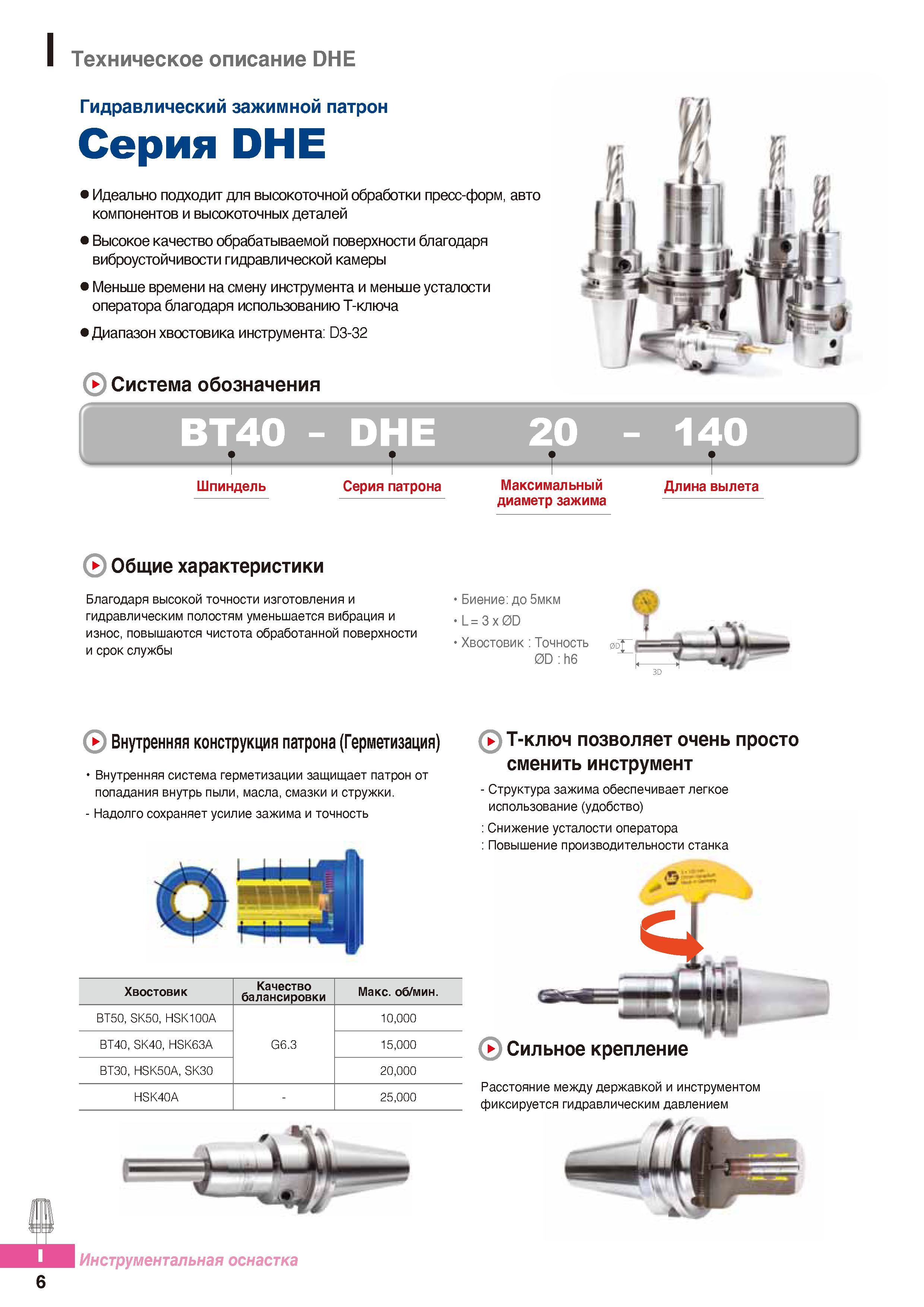

Гидравлический зажимной патрон Korloy серии DHE идеально подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей 923 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I6
Гидравлический зажимной патрон Korloy серии DHE идеально подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей Гидравлический зажимной патрон Korloy серии DHE идеально подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей _ Высокое качество обрабатываемой поверхности благодаря виброустойчивости гидравлической камеры Меньше времени на смену инструмента и меньше усталости оператора благодаря использованию Т-ключа Диапазон хвостовика инструмента: D3-32 Система обозначения ВТ40 - DHE 20 - 140 Шпиндель Серия патрона Максимальный диаметр зажима Длина вылета Общие характеристики Благодаря высокой точности изготовления и гидравлическим полостям уменьшается вибрация и износ, повышаются чистота обработанной поверхности и срок службы Биение: до 5мкм L=3x0D Хвостовик: Точность 0D:h6 0 Внутренняя конструкция патрона (Герметизация) Внутренняя система герметизации защищает патрон от попадания внутрь пыли, масла, смазки и стружки. - Надолго сохраняет усилие зажима и точность Хвостовик Качество балансировки Макс. об/мин. ВТ50, SK50, HSK100A G6.3 10,000 ВТ40, SK40, HSK63A 15,000 ВТЗО, HSK50A, SK30 20,000 HSK40A - 25,000 6 0Т-ключ позволяет очень просто сменить инструмент - Структура зажима обеспечивает легкое использование (удобство) Снижение усталости оператора Повышение производительности станка Расстояние между державкой и инструментом фиксируется гидравлическим давлением Техническое описание DHE
