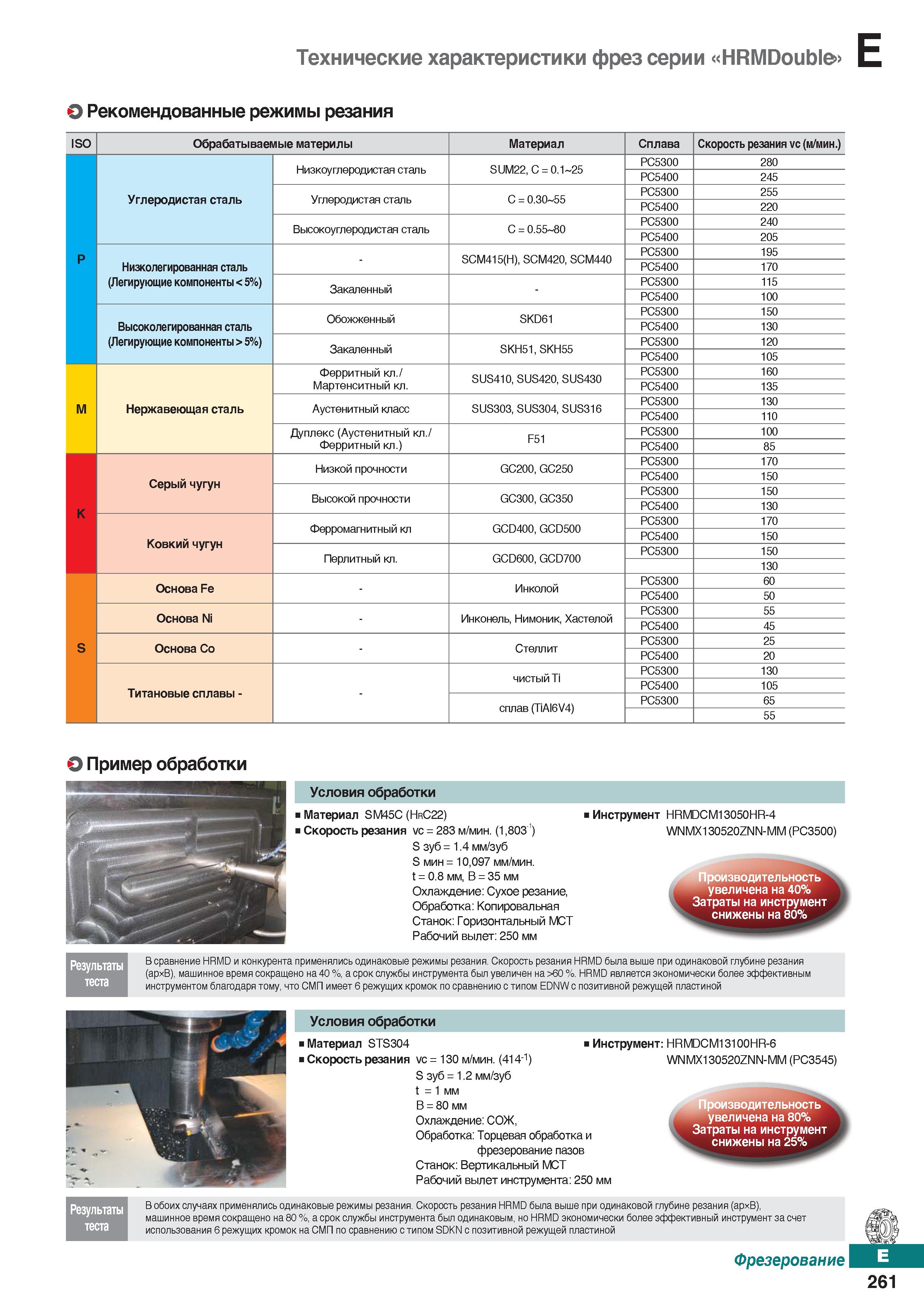

Технические характеристики фрез серии HRMDouble Рекомендованные режимы резания _ ISO Обрабатываемые материлы Материал Сплава Скорость резания vc ( м/мин .) р Углеродистая сталь Низкоуглеродистая сталь SUM22,C = 0.1 25 РС5300 280 РС5400 245 Углеродистая сталь С = 0.30-55 РС5300 255 РС5400 220 Высокоуглеродистая сталь С = 0.55-80 РС5300 240 РС5400 205 Низколегированная сталь (Легирующие компоненты < 5%) - SCM415(H), SCM420, SCM440 РС5300 195 РС5400 170 Закаленный - РС5300 115 РС5400 100 Высоколегированная сталь (Легирующие компоненты > 5%) Обожженный SKD61 РС5300 150 РС5400 130 Закаленный SKH51.SKH55 РС5300 120 РС5400 105 M Нержавеющая сталь Ферритный кл. Мартенситный кл. SUS410, SUS420, SUS430 РС5300 160 РС5400 135 Аустенитный класс SUS303,SUS304,SUS316 РС5300 130 РС5400 110 Дуплекс (Аустенитный кл. Ферритный кл.) F51 РС5300 100 РС5400 85 K Серый чугун Низкой прочности GC200, GC250 РС5300 170 РС5400 150 Высокой прочности GC300, GC350 РС5300 150 РС5400 130 Ковкий чугун Ферромагнитный кл GCD400, GCD500 РС5300 170 РС5400 150 Перлитный кл. GCD600, GCD700 РС5300 150 130 S Основа Fe - Инколой РС5300 60 РС5400 50 Основа Ni - Инконель, Нимоник, Хастелой РС5300 55 РС5400 45 Основа Со - Стеллит РС5300 25 РС5400 20 Титановые сплавы чистый Ti РС5300 130 РС5400 105 сплав (TiAI6V4) РС5300 65 55 Пример обработки Условия обработки Инструмент HRMDCM13050HR-4 WNMX130520ZNN-MM (РС3500) Результаты теста Материал SM45C (HrC22) Скорость резания vc = 283 м/мин . (1,8031) S зуб =1.4 мм/зуб S мин = 10,097 мм/мин . t = 0.8 мм, В = 35мм Охлаждение: Сухое резание, Обработка: Копировальная Станок: Горизонтальный МСТ Рабочий вылет: 250 мм В сравнение HRMDm конкурента применялись одинаковые режимы резания. Скорость резания HRMD была выше при одинаковой глубине резания (архВ), машинное время сокращено на 40 %, а срок службы инструмента был увеличен на >60 %. HRMD является экономически более эффективным инструментом благодаря тому, что СМП имеет 6 режущих кромок по сравнению с типом EDNW с позитивной режущей пластиной Производительност увеличена на 40% атраты на инструме снижены на 80% Условия обработки Инструмент: HRMDCM13100HR-6 WNMX130520ZNN-MM (РС3545) Результаты теста Материал STS304 Скорость резания vc=130 м/мин . (4141) S зуб = 1.2 мм/зуб t=lMM В = 80мм Охлаждение: СОЖ, Обработка: Торцевая обработка и фрезерование пазов Станок: Вертикальный МСТ Рабочий вылет инструмента: 250 мм В обоих случаях применялись одинаковые режимы резания. Скорость резания HRMD была выше при одинаковой глубине резания (архВ), машинное время сокращено на 80 %, а срок службы инструмента был одинаковым, hoHRMD экономически более эффективный инструмент за счет использования 6 режущих кромок на СМП по сравнению с типом SDKN с позитивной режущей пластиной юизводительносл увеличена на 80% раты на инструме снижены на 25% Фрезерование 261
