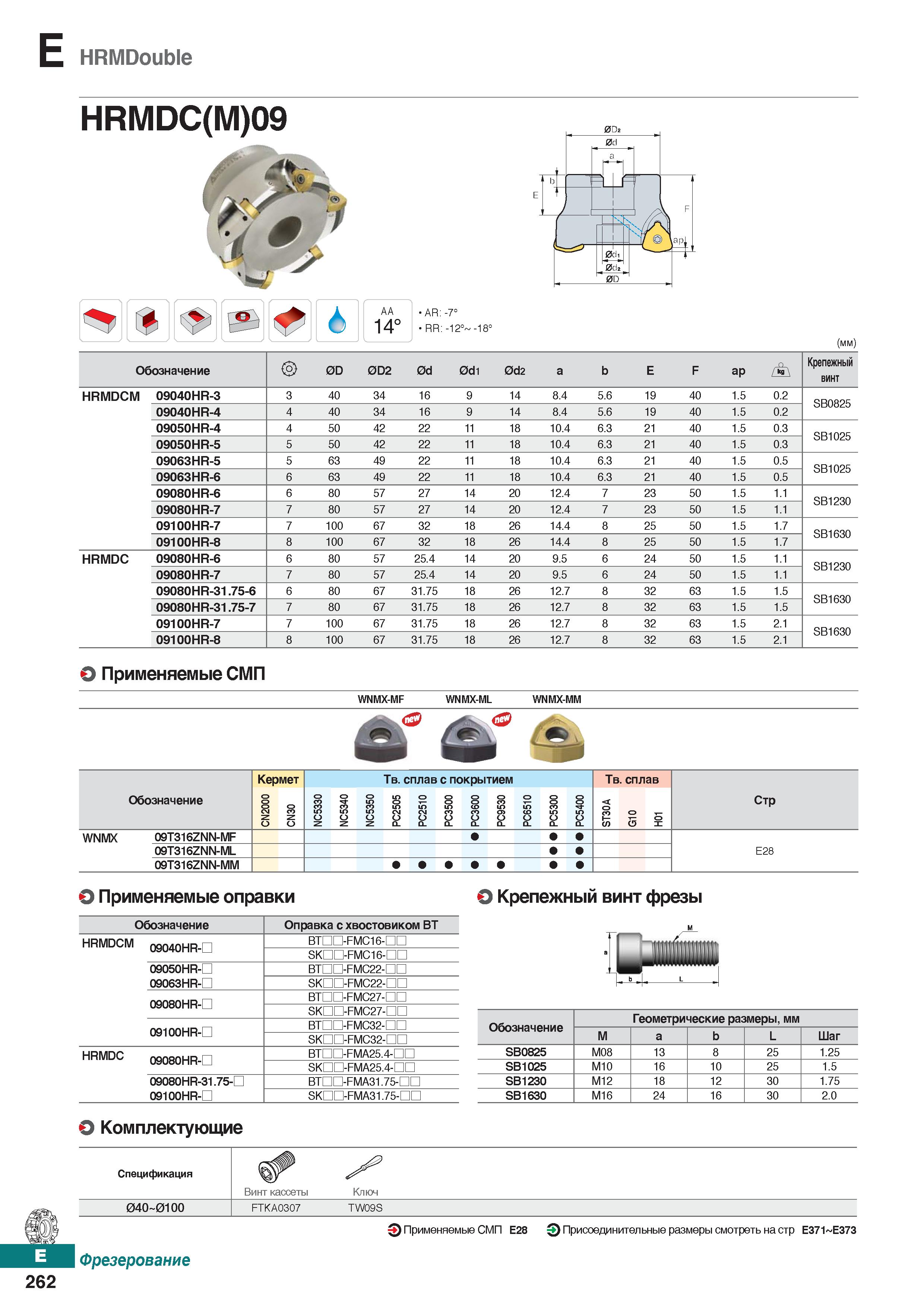

Фрезы Korloy HRMDouble HRMDC(M)09 _ 1 AA 6 14° AR: -7° RR: -12° -1E (mm) Обозначение 0D 0D2 0d 0di 0d2 а b E F ap Крепежный винт HRMDCM 09040HR-3 3 40 34 16 9 14 8.4 5.6 19 40 1.5 0.2 SB0825 09040HR-4 4 40 34 16 9 14 8.4 5.6 19 40 1.5 0.2 09050HR-4 4 50 42 22 11 18 10.4 6.3 21 40 1.5 0.3 SB1025 09050HR-5 5 50 42 22 11 18 10.4 6.3 21 40 1.5 0.3 09063HR-5 5 63 49 22 11 18 10.4 6.3 21 40 1.5 0.5 SB1025 09063HR-6 6 63 49 22 11 18 10.4 6.3 21 40 1.5 0.5 09080HR-6 6 80 57 27 14 20 12.4 7 23 50 1.5 1.1 SB1230 09080HR-7 7 80 57 27 14 20 12.4 7 23 50 1.5 1.1 09100HR-7 7 100 67 32 18 26 14.4 8 25 50 1.5 1.7 SB1630 09100HR-8 8 100 67 32 18 26 14.4 8 25 50 1.5 1.7 HRMDC 09080HR-6 6 80 57 25.4 14 20 9.5 6 24 50 1.5 1.1 SB1230 09080HR-7 7 80 57 25.4 14 20 9.5 6 24 50 1.5 1.1 09080HR-31.75-6 6 80 67 31.75 18 26 12.7 8 32 63 1.5 1.5 SB1630 09080HR-31.75-7 7 80 67 31.75 18 26 12.7 8 32 63 1.5 1.5 09100HR-7 7 100 67 31.75 18 26 12.7 8 32 63 1.5 2.1 SB1630 09100HR-8 8 100 67 31.75 18 26 12.7 8 32 63 1.5 2.1 Применяемые сменные режущие пластины (СМП) WNMX-MF WNMX-ML WNMX-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр CN2000 CN30 NC5330 NC5340 NC5350 РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 WNMX 09T316ZNN-MF 09T316ZNN-ML Е28 09T316ZNN-MM Применяемые оправки Обозначение Оправкасхвостовиком ВТ HRMDCM 09040HR-D BTDD-FMC16-nn SKDD-FMC16-nn 09050HR-D BTDn-FMC22-nn 09063HR-D SKDD-FMC22-nn 09080HR-D BTDD-FMC27-nn SKDD-FMC27-nn 09100HR-D BTDD-FMC32-nn SKDD-FMC32-nn HRMDC 09080HR-D BTDn-FMA25.4-nn SKDn-FMA25.4-nn 09080HR-31.75-D BTDn-FMA31.75-nn 09100HR-D SKDD-FMA31.75-nn О Крепежный винт фрезы Обозначение Геометрические размеры, мм M а b L Шаг SB0825 М08 13 8 25 1.25 SB1025 М10 16 10 25 1.5 SB1230 М12 18 12 30 1.75 SB1630 М16 24 16 30 2.0 Комплектующие Спецификация Винт кассеты Ключ 040-0100 FTKA0307 TW09S Фрезерование Применяемые сменные режущие пластины (СМП) E28 Присоединительныеразмерысмотретьнастр Е371 Е373 262
