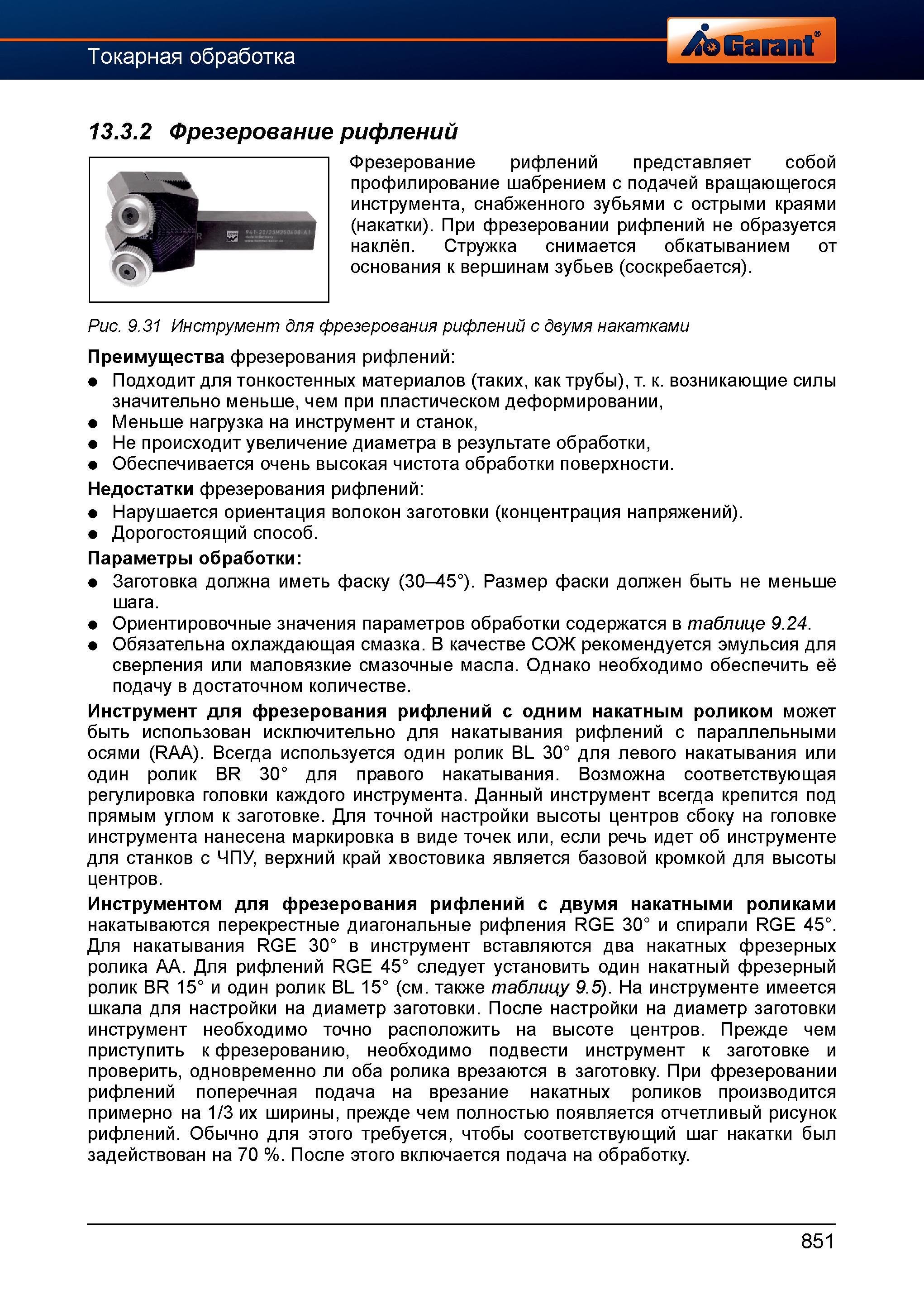

Фрезерование рифлений на обрабатываемой заготовке представляет собой профилирование шабрением с подачей вращающегося инструмента, снабженного зубьями с острыми краями (накатки). При фрезеровании рифлений не образуется наклёп. Стружка снимается обкатыванием от основания к вершинам зубьев (соскребается). Рис. 9.31 Инструмент для фрезерования рифлений с двумя накатками Преимущества фрезерования рифлений Подходит для тонкостенных материалов (таких, как трубы), т. к. возникающие силы значительно меньше, чем при пластическом деформировании, Меньше нагрузка на инструмент и станок, Не происходит увеличение диаметра в результате обработки, Обеспечивается очень высокая чистота обработки поверхности. Недостатки фрезерования рифлений Нарушается ориентация волокон заготовки (концентрация напряжений). Дорогостоящий способ. Параметры обработки Заготовка должна иметь фаску (30-45°). Размер фаски должен быть не меньше Ориентировочные значения параметров обработки содержатся в таблице 9.24. Обязательна охлаждающая смазка. В качестве СОЖ рекомендуется эмульсия для сверления или маловязкие смазочные масла. Однако необходимо обеспечить её подачу в достаточном количестве. Инструмент для фрезерования рифлений с одним накатным роликом может быть использован исключительно для накатывания рифлений с параллельными осями (RAA). Всегда используется один ролик BL 30° для левого накатывания или один ролик BR 30° для правого накатывания. Возможна соответствующая регулировка головки каждого инструмента. Данный инструмент всегда крепится под прямым углом к заготовке. Для точной настройки высоты центров сбоку на головке инструмента нанесена маркировка в виде точек или, если речь идет об инструменте для станков с ЧПУ, верхний край хвостовика является базовой кромкой для высоты центров. Инструментом для фрезерования рифлений с двумя накатными роликами накатываются перекрестные диагональные рифления RGE 30° и спирали RGE 45°. Для накатывания RGE 30° в инструмент вставляются два накатных фрезерных ролика AA. Для рифлений RGE 45° следует установить один накатный фрезерный ролик BR 15° и один ролик BL 15° (см. также таблицу 9.5). На инструменте имеется шкала для настройки на диаметр заготовки. После настройки на диаметр заготовки инструмент необходимо точно расположить на высоте центров. Прежде чем приступить к фрезерованию, необходимо подвести инструмент к заготовке и проверить, одновременно ли оба ролика врезаются в заготовку. При фрезеровании рифлений поперечная подача на врезание накатных роликов производится примерно на 1/3 их ширины, прежде чем полностью появляется отчетливый рисунок рифлений. Обычно для этого требуется, чтобы соответствующий шаг накатки был задействован на 70 %. После этого включается подача на обработку. шага. 851 13.3.2 Фрезерование рифлений
