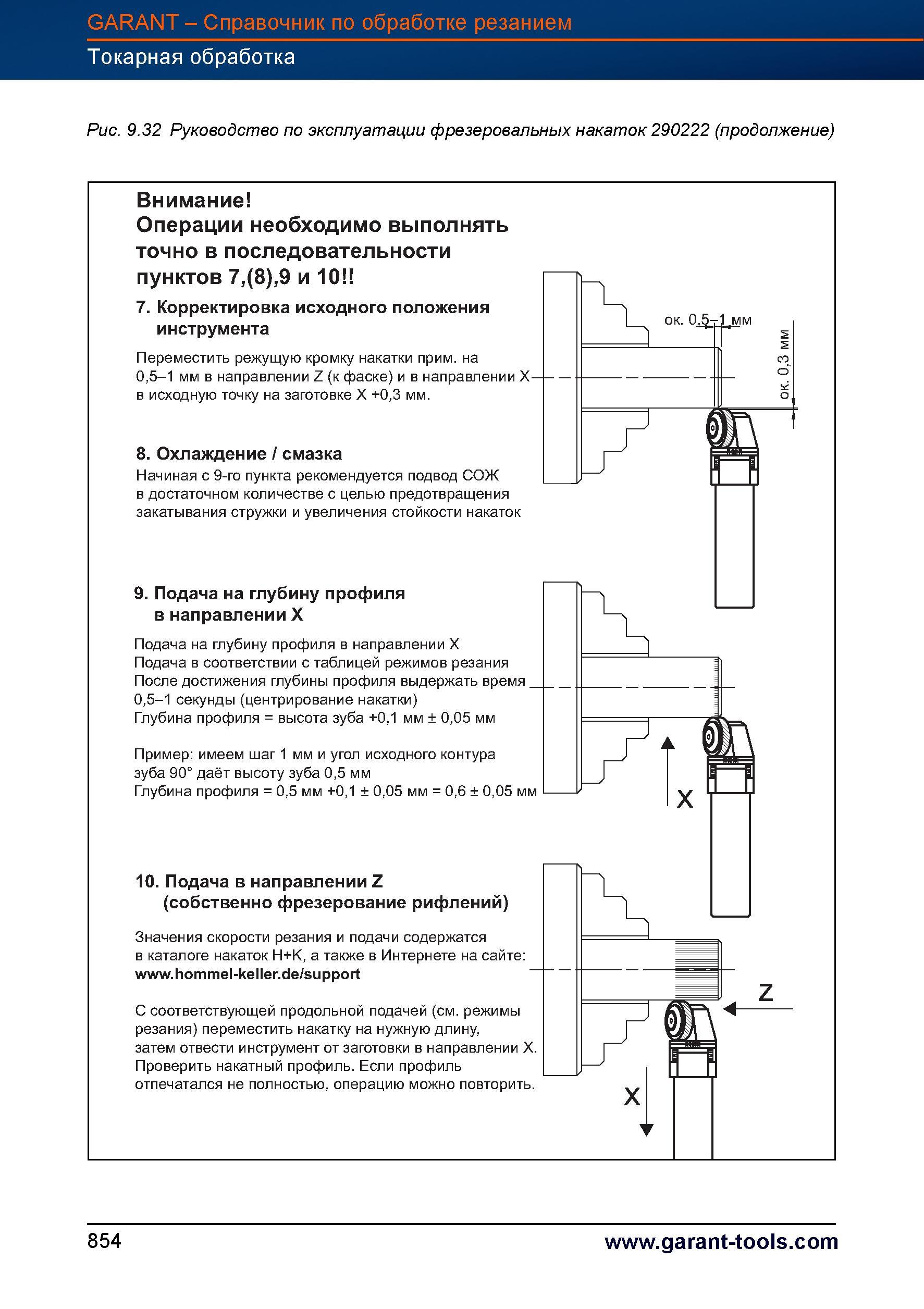

Руководство по эксплуатации фрезеровальных накаток 290222 Внимание Операции необходимо выполнять точно в последовательности пунктов 7,(8),9 и 10 7. Корректировка исходного положения инструмента Переместить режущую кромку накатки прим. на 0,5-1 мм в направлении Z (к фаске) и в направлении X -в исходную точку на заготовке X +0,3 мм. 8. Охлаждение / смазка Начиная с 9-го пункта рекомендуется подвод СОЖ в достаточном количестве с целью предотвращения закатывания стружки и увеличения стойкости накаток 9. Подача на глубину профиля в направлении X Подача на глубину профиля в направлении X Подача в соответствии с таблицей режимов резания После достижения глубины профиля выдержать время 0,5-1 секунды (центрирование накатки) Глубина профиля = высота зуба +0,1 мм ± 0,05 мм Пример имеем шаг 1 мм и угол исходного контура зуба 90° даёт высоту зуба 0,5 мм Глубина профиля = 0,5 мм +0,1 ± 0,05 мм = 0,6 ± 0,05 мм 10. Подача в направлении Z (собственно фрезерование рифлений) Значения скорости резания и подачи содержатся в каталоге накаток H+K, а также в Интернете на сайте www.hommel-keller.de/support ” С соответствующей продольной подачей (см. режимы резания) переместить накатку на нужную длину, затем отвести инструмент от заготовки в направлении X. Проверить накатный профиль. Если профиль отпечатался не полностью, операцию можно повторить. 1 ок. 0,5- 1-мм 2 со 3 О. S 854 GARANT - Справочник по обработке резанием Токарная обработка Рис. 9.32
