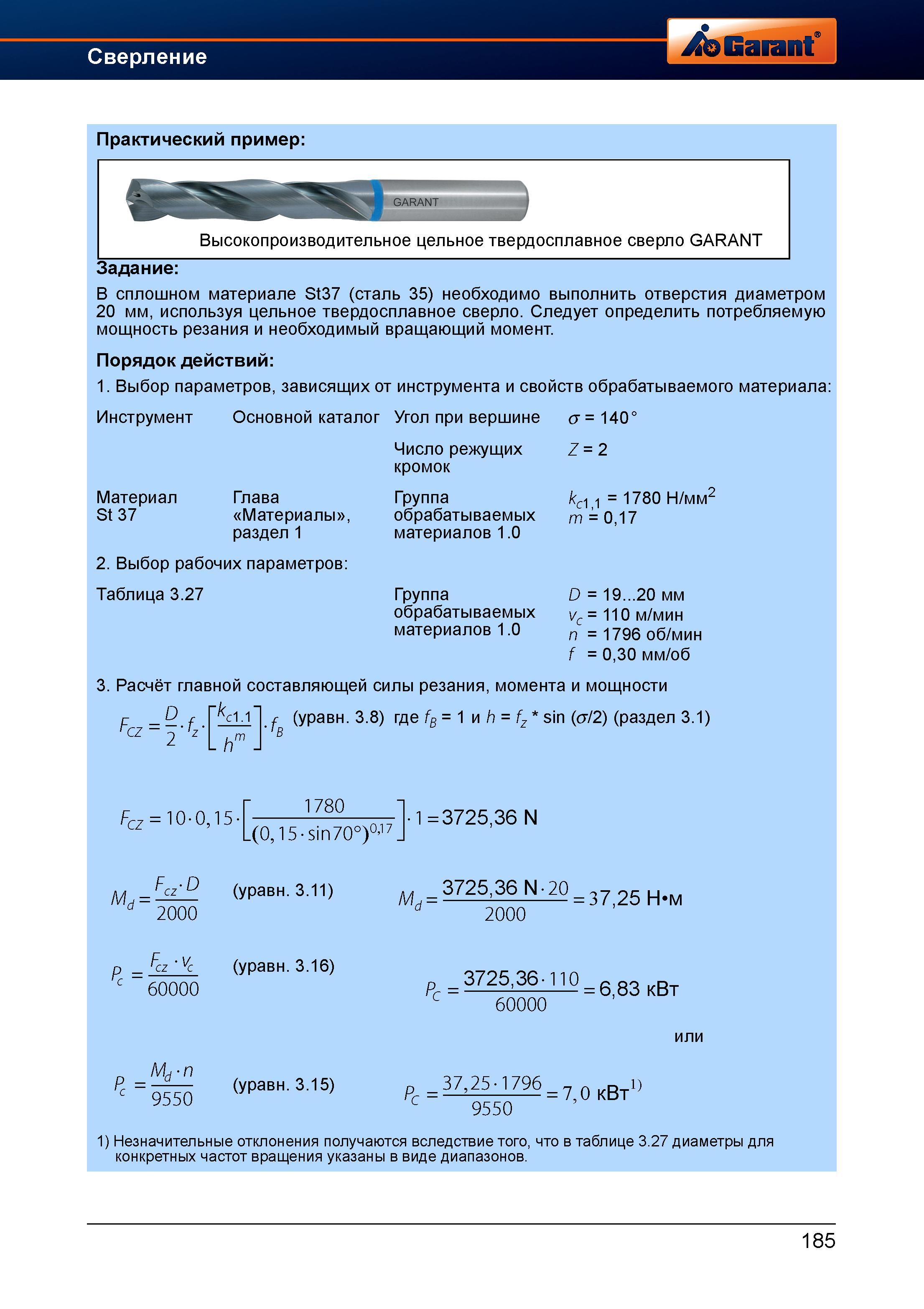

Практический пример расчета мощности при сверлении Высокопроизводительное цельное твердосплавное сверло Garant Hoffmann Задание В сплошном материале St37 (сталь 35) необходимо выполнить отверстия диаметром 20 мм, используя цельное твердосплавное сверло. Следует определить потребляемую мощность резания и необходимый вращающий момент. Порядок действий 1. Выбор параметров, зависящих от инструмента и свойств обрабатываемого материала Инструмент Основной каталог Угол при вершине ст = 140° Число режущих кромок Z = 2 Материал St 37 Глава Материалы , раздел 1 Группа обрабатываемых материалов 1.0 kc11 = 1780 Н/мм2 m = 0,17 2. Выбор рабочих параметров Таблица 3.27 Группа обрабатываемых материалов 1.0 D = 19...20 мм Vc = 110 м/мин n = 1796 об/мин f = 0,30 мм/об 3. Расчёт главной составляющей силы резания, момента и мощности F f fcz - 2 fz rk. c1.1 - h fc (уравн. 3.8) где fB = 1 и h = fz sin (ст/2) (раздел 3.1) FCZ - 10 0,15 Ми Fcz - D 2000 Fc 60000 1780 (0,15 sin70°)0,17 (уравн. 3.11) (уравн. 3.16) 1 - 3725,36 N М 3725,3 6 N 2 0 2000 37,25 Н м - 3725,36 110 - 6,83 кВт 60000 P- г n 9550 (уравн. 3.15) р - 37,25-1796 - 7 Q кВт1) C 9550 1) Незначительные отклонения получаются вследствие того, что в таблице 3.27 диаметры для конкретных частот вращения указаны в виде диапазонов. P с 185
