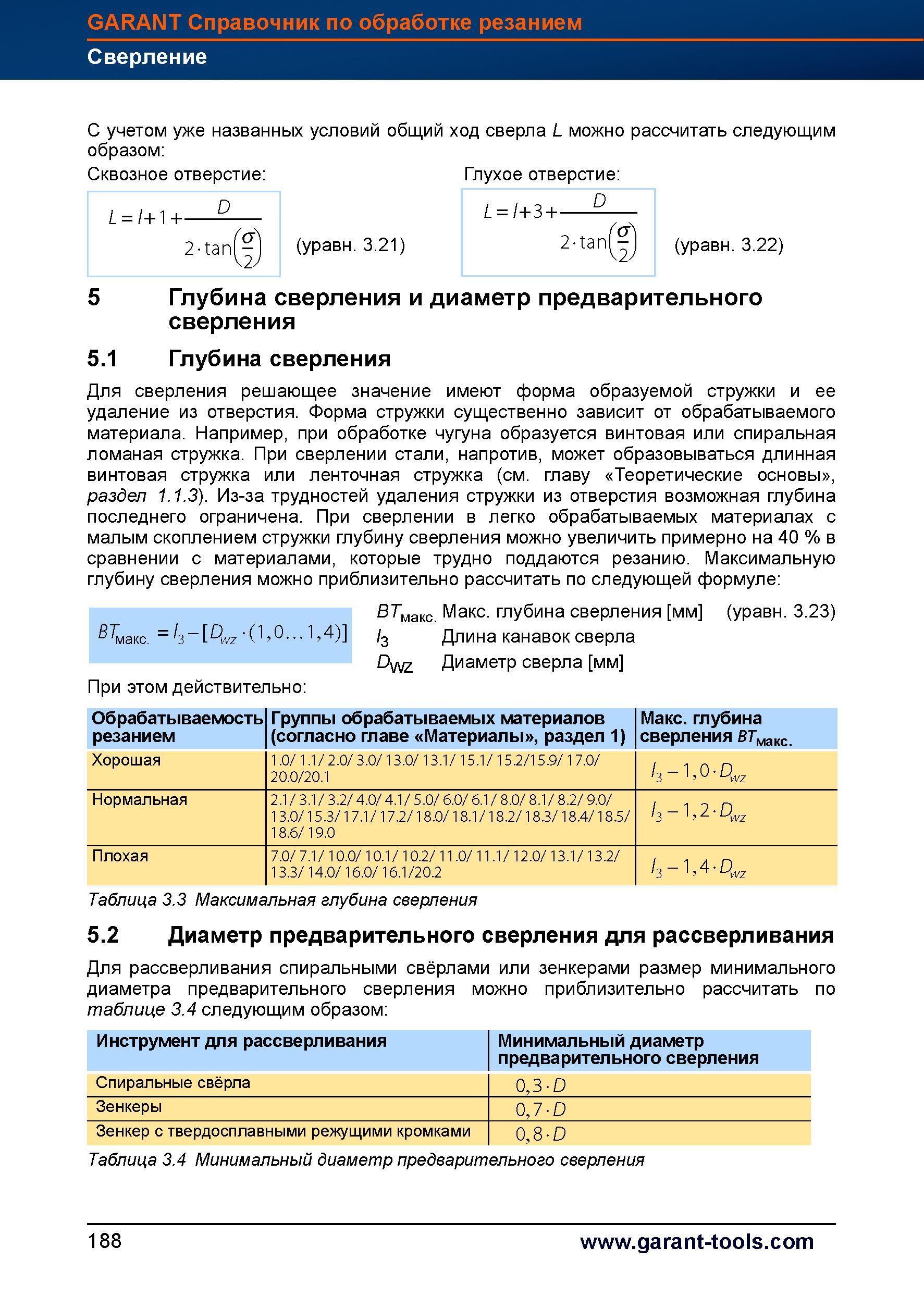

Для сверления решающее значение имеют форма образуемой стружки и ее удаление из отверстия. Форма стружки существенно зависит от обрабатываемого материала. Например, при обработке чугуна образуется винтовая или спиральная ломаная стружка. При сверлении стали, напротив, может образовываться длинная винтовая стружка или ленточная стружка (см. главу Теоретические основы , раздел 1.1.3). Из-за трудностей удаления стружки из отверстия возможная глубина последнего ограничена. При сверлении в легко обрабатываемых материалах с малым скоплением стружки глубину сверления можно увеличить примерно на 40 % в сравнении с материалами, которые трудно поддаются резанию. Максимальную глубину сверления можно приблизительно рассчитать по следующей формуле BW максимальная глубина сверления мм (уравн. 3.23) l3 Длина канавок сверла DWZ Диаметр сверла мм При этом действительно ВТмакс. = /в- Dwz 0>°-1>4) Обрабатываемость резанием Группы обрабатываемых материалов (согласно главе Материалы , раздел 1) максимальная глубина сверления еГмакс. Хорошая 1.0/ 1.1 / 2.0/ 3.0/ 13.0/ 13.1/ 15.1/ 15.2/15.9/ 17.0/ 20.0/20.1 /3 - 1, Dwz Нормальная 2.1/ 3.1/ 3.2/ 4.0/ 4.1/ 5.0/ 6.0/ 6.1/ 8.0/ 8.1/ 8.2/ 9.0/ 13.0/ 15.3/ 17.1/ 17.2/ 18.0/ 18.1/ 18.2/ 18.3/ 18.4/ 18.5/ 18.6/ 19.0 /3 - 1,2 Dwz Плохая 7.0/ 7.1/ 10.0/ 10.1/ 10.2/ 11.0/ 11.1/ 12.0/ 13.1/ 13.2/ 13.3/ 14.0/ 16.0/ 16.1/20.2 /3 - 1,4 Dwz Таблица 3.3 Максимальная глубина сверления 5.2 Диаметр предварительного сверления для рассверливания Для рассверливания спиральными свёрлами или зенкерами размер минимального диаметра предварительного сверления можно приблизительно рассчитать по таблице 3.4 следующим образом Инструмент для рассверливания Минимальный диаметр предварительного сверления Спиральные свёрла 0,3 D Зенкеры 0,7 D Зенкер с твердосплавными режущими кромками 0,8 D Таблица 3.4 Минимальный диаметр предварительного сверления 188 GARANT Справочник по обработке резанием Сверление С учетом уже названных условий общий ход сверла L можно рассчитать следующим образом Сквозное отверстие Глухое отверстие (уравн. 3.21) (уравн. 3.22) 5 Глубина сверления и диаметр предварительного сверления 5.1 Глубина сверления
