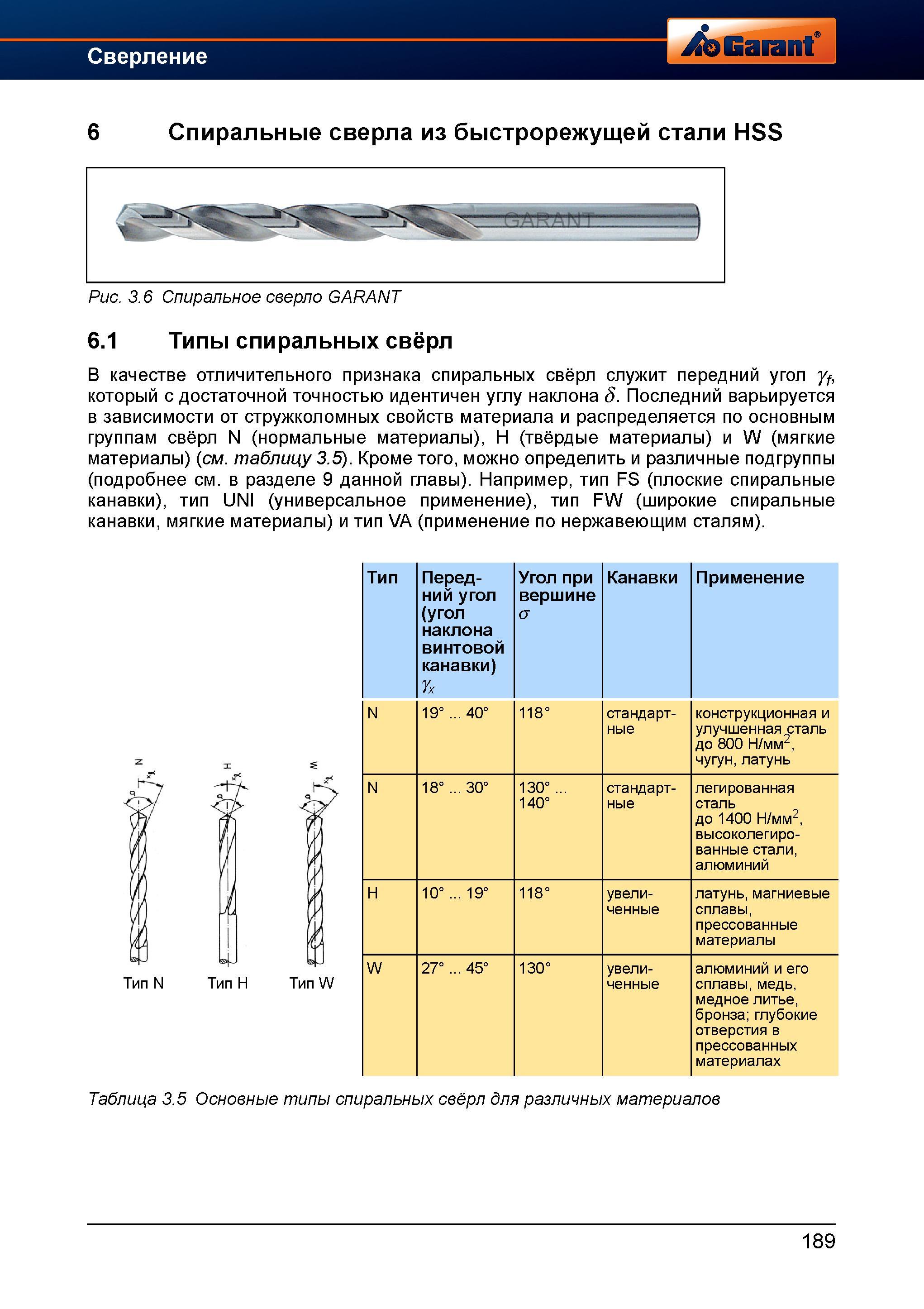

Типы спиральных свёрл В качестве отличительного признака спиральных свёрл служит передний угол yf, который с достаточной точностью идентичен углу наклона Последний варьируется в зависимости от стружколомных свойств материала и распределяется по основным группам свёрл N (нормальные материалы), H (твёрдые материалы) и W (мягкие материалы) (см. таблицу 3.5). Кроме того, можно определить и различные подгруппы (подробнее см. в разделе 9 данной главы). Например, тип FS (плоские спиральные канавки), тип UNI (универсальное применение), тип FW (широкие спиральные канавки, мягкие материалы) и тип VA (применение по нержавеющим сталям). Тип N Тип H Тип W Тип Передний угол (угол наклона винтовой канавки) Yx Угол при вершине a Канавки Применение N 19° ... 40° 118° стандарт- ные конструкционная и улучшенная сталь до 800 Н/мм2, чугун, латунь N 18° ... 30° 130° ... 140° стандарт- ные легированная сталь до 1400 Н/мм2, высоколегированные стали, алюминий H 10° ... 19° 118° увели- ченные латунь, магниевые сплавы, прессованные материалы W 27° ... 45° 130° увеличенные алюминий и его сплавы, медь, медное литье, бронза глубокие отверстия в прессованных материалах Таблица 3.5 Основные типы спиральных свёрл для различных материалов 189 Рис. 3.6 Спиральное сверло GARANT 6.1
