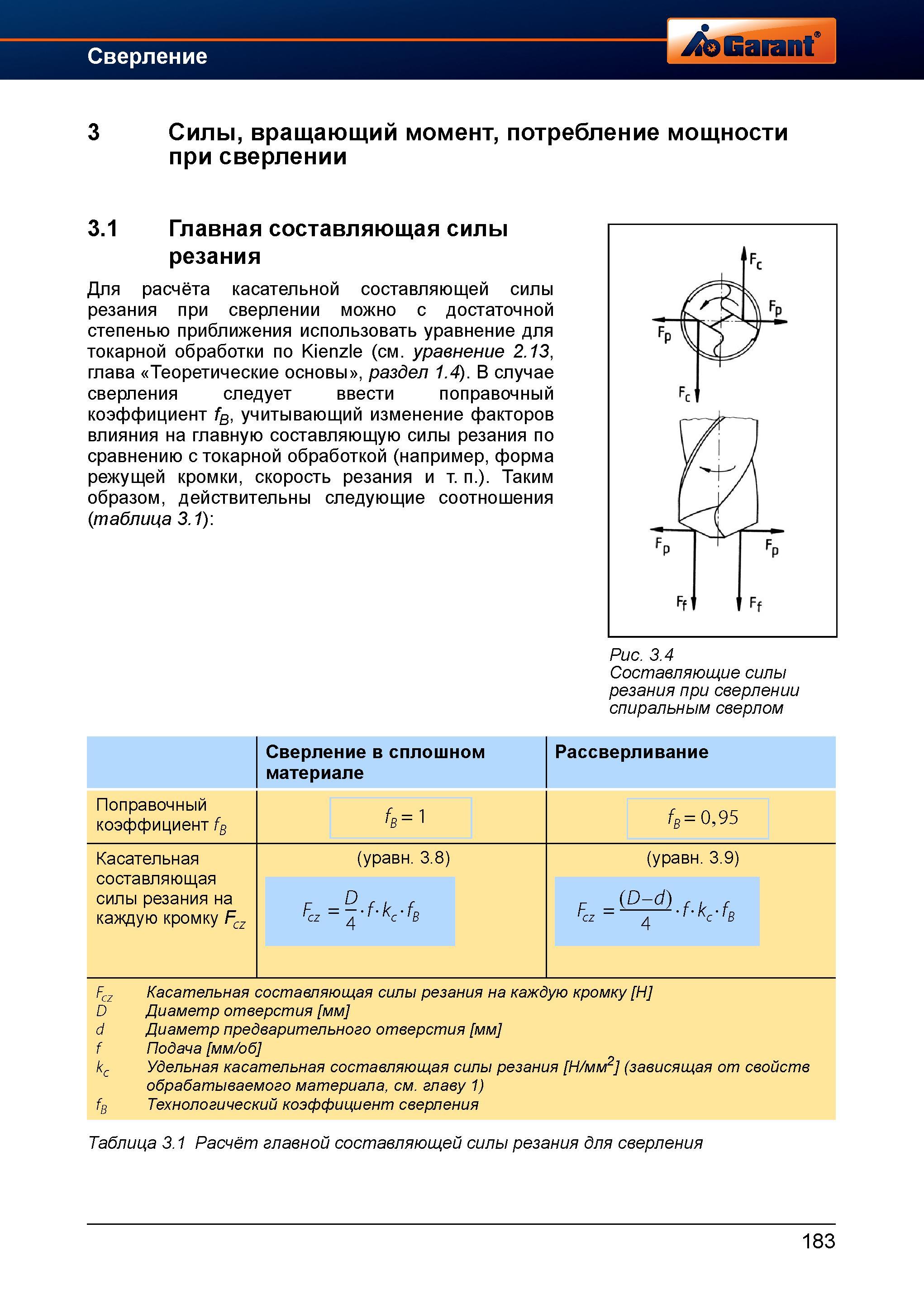

Силы, вращающий момент, потребление мощности при сверлении Главная составляющая силы резания Для расчёта касательной составляющей силы резания при сверлении можно с достаточной степенью приближения использовать уравнение для токарной обработки по Kienzle (см. уравнение 2.13, глава Теоретические основы , раздел 1.4). В случае сверления следует ввести поправочный коэффициент fB, учитывающий изменение факторов влияния на главную составляющую силы резания по сравнению с токарной обработкой (например, форма режущей кромки, скорость резания и т. п.). Таким образом, действительны следующие соотношения (таблица 3.1) Рис. 3.4 Составляющие силы резания при сверлении спиральным сверлом Сверление в сплошном материале Рассверливание Поправочный коэффициент fc fB - 1 fB - 0,95 Касательная (уравн. 3.8) (уравн. 3.9) составляющая силы резания на каждую кромку Fcz Fcz -D f'kc-fc F (D-d) fk f Fcz - 4 f kc fB Fcz Касательная составляющая силы резания на каждую кромку Н D Диаметр отверстия мм d Диаметр предварительного отверстия мм f Подача мм/об kc Удельная касательная составляющая силы резания Н/мм2 (зависящая от свойств обрабатываемого материала, см. главу 1) fB Технологический коэффициент сверления Таблица 3.1 Расчёт главной составляющей силы резания для сверления 183 3
